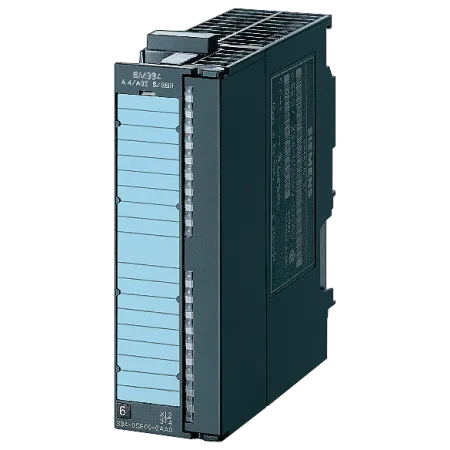

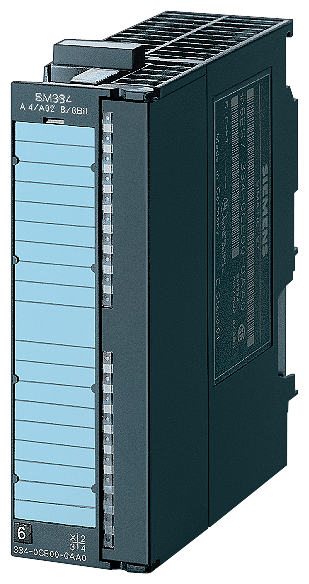

Описание 6ES7334-0CE01-0AA0
| Напряжение питания | Напряжение нагрузки L+ | |
|---|---|---|
| Номинальное значение (пост. ток) | 24 V | |
| Входной ток | из источника напряжения питания и напряжения нагрузки L+ (без нагрузки), макс. | 110 mA |
| из шины на задней стойке 5 В пост. тока, макс. | 55 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 3 W |
| Аналоговые вводы | Число аналоговых входов | 4 |
| при измерении напряжения | 4 | |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 20 V | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 40 mA | |
| Макс. время цикла (все каналы) | 5 ms | |
| Входные диапазоны | ||
| Напряжение | Да | |
| Ток | Да | |
| Термоэлемент | Нет | |
| Резистивный термометр | Нет | |
| Сопротивление | Нет | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Да | |
| — Сопротивление на входе (от 0 до 10 В) | 100 kΩ | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да | |
| — Сопротивление на входе (от 0 до 20 мА) | 50 Ω | |
| Длина провода | ||
| экранированные, макс. | 200 m | |
| Аналоговые выводы | Число аналоговых выходов | 2 |
| Выход напряжения, защита от короткого замыкания | Да | |
| Макс. выходное напряжение, ток короткого замыкания | 11 mA | |
| Макс. выходной ток, напряжение при работе без нагрузки | 15 V | |
| Диапазоны выходных параметров, напряжение | ||
| от 0 до 10 В | Да | |
| Диапазоны выходных параметров, ток | ||
| от 0 до 20 мА | Да | |
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||
| при выходных напряжениях мин. | 5 kΩ | |
| при выходных напряжениях, емкостная нагрузка, макс. | 1 µF | |
| при выходных токах, макс. | 300 Ω | |
| при выходных токах, индуктивная нагрузка, макс. | 1 mH | |
| Длина провода | ||
| экранированные, макс. | 200 m | |
| Формирование аналоговой величины для входов | Время интегрирования и преобразования/разрешение на канал | |
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 8 bit | |
| Настраиваемое время интегрирования | Нет | |
| Формирование аналоговой величины для выходов | Время интегрирования и преобразования/разрешение на канал | |
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 8 bit | |
| Время преобразования (на канал) | 500 µs | |
| Время установления | ||
| для омической нагрузки | 0,3 ms | |
| для емкостной нагрузки | 3 ms | |
| для индуктивной нагрузки | 0,3 ms | |
| Датчики | Соединение сигнального датчика | |
| для измерения напряжения | Да | |
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Нет | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
| Погрешности/точность | Эксплуатационный предел погрешности во всем диапазоне температуры | |
| Напряжение относительно диапазона входных параметров, (+/-) | 0,9 % | |
| Ток относительно диапазона входных параметров, (+/-) | 0,8 % | |
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,6 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 1 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,7 % | |
| Ток относительно диапазона входных параметров, (+/-) | 0,6 % | |
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,5 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 0,5 % | |
| Аварийные сигналы/диагностика/информация о состоянии | Аварийные сигналы | Нет |
| Диагностическая функция | Нет | |
| Гальваническая развязка | Гальваническая развязка аналоговых вводов | |
| между каналами и шиной на задней стенке | Нет | |
| Гальваническая развязка аналоговых выводов | ||
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Нет | |
| между каналами и напряжением питания блока электроники | Да | |
| Изоляция | Изоляция, испытанная посредством | 500 В пост. тока |
| Техника соединений | Требуемый передний штекер | 20-полюсный |

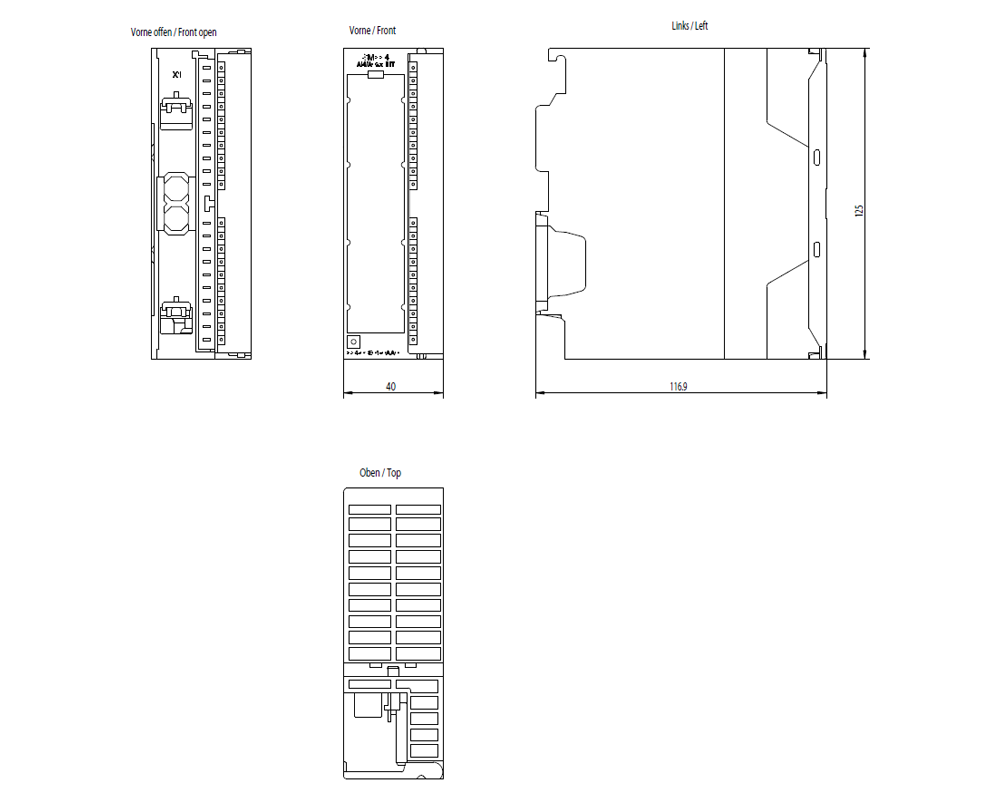

| Размеры | Ширина | 40 mm |
| Высота | 125 mm | |
| Глубина | 117 mm | |
| Массы | Масса, прибл. | 285 g |
