Описание 6ES7334-0KE00-0AB0
| Напряжение питания | Напряжение нагрузки L+ | |
|---|---|---|
| Номинальное значение (пост. ток) | 24 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | из источника напряжения питания и напряжения нагрузки L+ (без нагрузки), макс. | 80 mA |
| из шины на задней стойке 5 В пост. тока, макс. | 60 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 2 W |
| Аналоговые вводы | Число аналоговых входов | 4 |
| при измерении напряжения | 2 | |
| при измерении сопротивления | 4 | |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 20 V; при длительной нагрузке; 75 В макс. в течение 1 с (коэффициент заполнения 1:20) | |
| Нормальный стабилизированный измерительный ток для датчика сопротивления | 490 µA; при PT100 (490 мкА), при 10 кОм (105 мка) | |
| Макс. время цикла (все каналы) | 85 ms | |
| Входные диапазоны | ||
| Напряжение | Да | |
| Ток | Нет | |
| Термоэлемент | Нет | |
| Резистивный термометр | Да | |
| Сопротивление | Да | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Да | |
| — Сопротивление на входе (от 0 до 10 В) | 100 kΩ | |
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||
| Pt 100 | Да; только в климатической зоне | |
| Диапазоны входных параметров (номинальные значения), сопротивления | ||
| от 0 до 10000 Ом | Да | |
| Линеаризация характеристики | ||
| параметрируемое | Да | |
| — для резистивного термометра | Pt100 (климатический) | |
| Длина провода | ||
| экранированные, макс. | 100 m | |
| Аналоговые выводы | Число аналоговых выходов | 2 |
| Выход напряжения, защита от короткого замыкания | Да | |
| Макс. выходное напряжение, ток короткого замыкания | 30 mA | |
| Диапазоны выходных параметров, напряжение | ||
| от 0 до 10 В | Да | |
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||
| при выходных напряжениях мин. | 2,5 kΩ | |
| при выходных напряжениях, емкостная нагрузка, макс. | 1 µF | |
| Длина провода | ||
| экранированные, макс. | 100 m | |
| Формирование аналоговой величины для входов | Время интегрирования и преобразования/разрешение на канал | |
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 12 bit | |
| Настраиваемое время интегрирования | Да | |
| Время интегрирования (мс) | 16,67 / 20 ms | |
| Подавление напряжения помех для частоты помех f1 в Гц | 50 / 60 Hz | |
| Формирование аналоговой величины для выходов | Время интегрирования и преобразования/разрешение на канал | |
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 12 bit | |
| Время преобразования (на канал) | 500 µs | |
| Время установления | ||
| для омической нагрузки | 0,8 ms | |
| для емкостной нагрузки | 0,8 ms | |
| Датчики | Соединение сигнального датчика | |
| для измерения напряжения | Да | |
| для измерения сопротивления с двухпроводным соединением | Да | |
| для измерения сопротивления с трехпроводным соединением | Да | |
| для измерения сопротивления с четырехпроводным соединением | Да | |
| Погрешности/точность | Эксплуатационный предел погрешности во всем диапазоне температуры | |
| Напряжение относительно диапазона входных параметров, (+/-) | 0,7 %; от 0 до 10 В | |
| Сопротивление относительно диапазона входных параметров, (+/-) | 3,5 %; 10 kOhm | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 1 % | |
| Напряжение относительно диапазона выходных параметров, (+/-) | 1 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,5 %; от 0 до 10 В | |
| Сопротивление относительно диапазона входных параметров, (+/-) | 2,8 %; 10 kOhm | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,8 % | |
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,85 % | |
| Аварийные сигналы/диагностика/информация о состоянии | Аварийные сигналы | Нет |
| Диагностическая функция | Нет | |
| Гальваническая развязка | Гальваническая развязка аналоговых вводов | |
| между каналами и шиной на задней стенке | Да | |
| Гальваническая развязка аналоговых выводов | ||
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Да | |
| Изоляция | Изоляция, испытанная посредством | 500 В пост. тока |
| Техника соединений | Требуемый передний штекер | 20-полюсный |

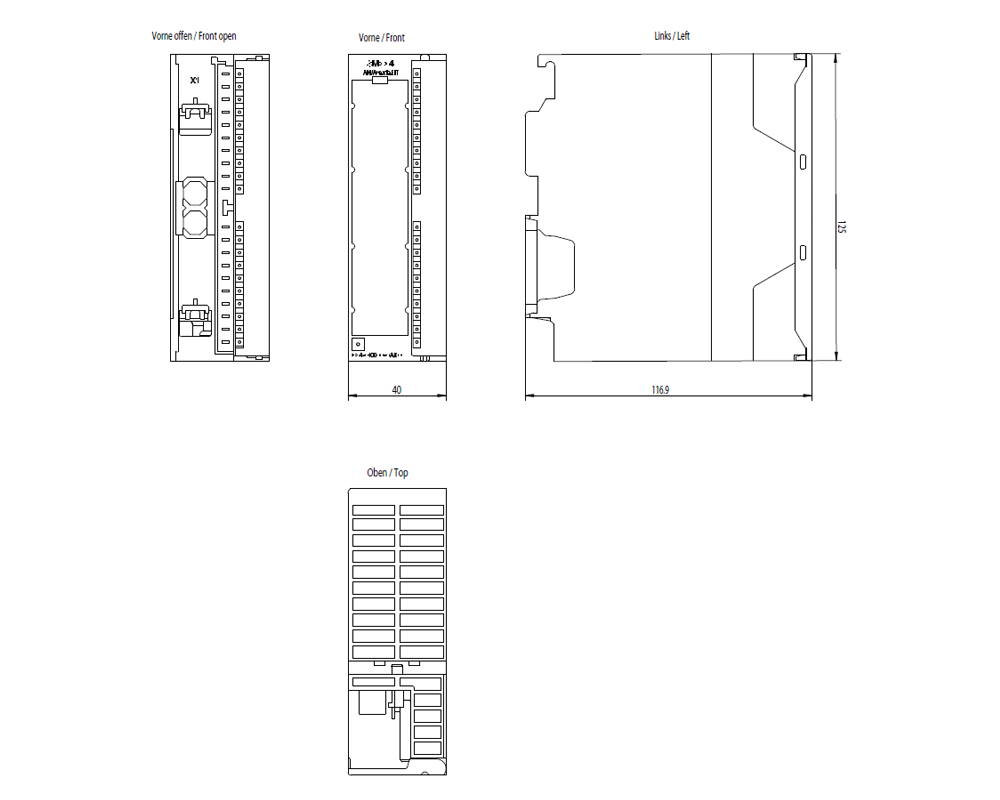

| Размеры | Ширина | 40 mm |
| Высота | 125 mm | |
| Глубина | 117 mm | |
| Массы | Масса, прибл. | 200 g |
