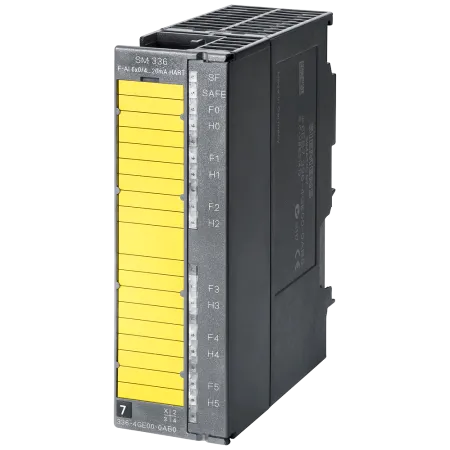

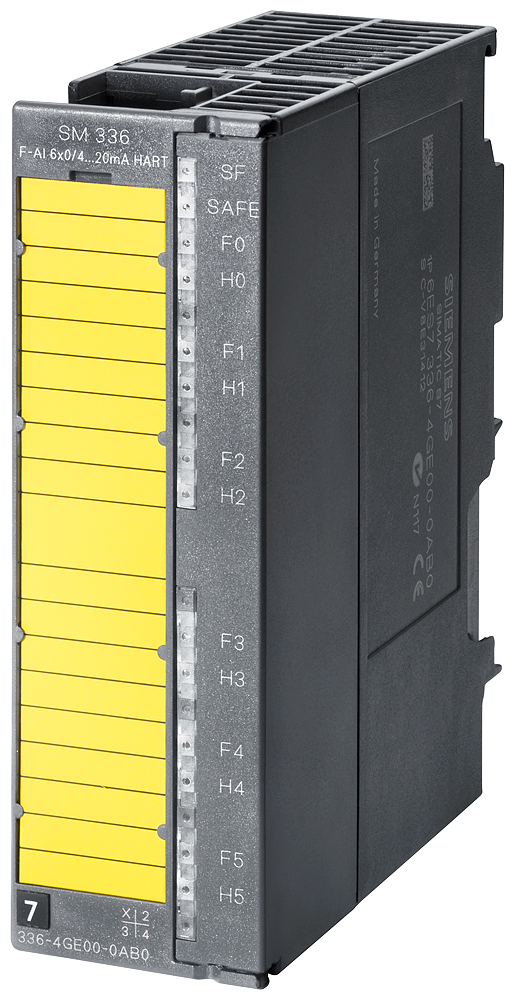

6ES7336-4GE00-0AB0 Siemens - SIMATIC S7, модуль аналоговго ввода SM336, 6 AI, 15-БИТ, поддержка hart
₸1 724 645
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 6ES7336-4GE00-0AB0
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
|---|---|---|
| Защита от перепутывания полярности | Да | |
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | из напряжения питания L+, тип. | 150 mA |
| из шины на задней стойке 5 В пост. тока, макс. | 90 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 4,5 W |
| Аналоговые вводы | Число аналоговых входов | 6 |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 40 mA | |
| Входные диапазоны | ||
| Напряжение | Нет | |
| Ток | Да | |
| Термоэлемент | Нет | |
| Резистивный термометр | Нет | |
| Сопротивление | Нет | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да | |
| — Сопротивление на входе (от 0 до 20 мА) | 150 Ω; норм. 150 Ом макс. 175 Ом | |
| от 4 мА до 20 мA | Да | |
| — Входное сопротивление (от 4 мА до 20 мA) | 150 Ω; норм. 150 Ом макс. 175 Ом | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| Формирование аналоговой величины для входов | Время интегрирования и преобразования/разрешение на канал | |
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit; 15 бит + знак | |
| Время интегрирования (мс) | 20 мс @ 50 Гц, 16,7 мс @ 60 Гц | |
| Подавление напряжения помех для частоты помех f1 в Гц | f=n x (f1 ±0,5 %) | |
| Датчики | Соединение сигнального датчика | |
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
| Погрешности/точность | Эксплуатационный предел погрешности во всем диапазоне температуры | |
| Ток относительно диапазона входных параметров, (+/-) | 0,2 %; 40 µA | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Ток относительно диапазона входных параметров, (+/-) | 0,1 % | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Диагностика | ||
| Считываемая диагностическая информация | Да | |
| Диагностический светодиодный индикатор | ||
| Отказоустойчивый режим | Да | |
| Суммарная ошибки SF (красный) | Да | |
| Питание датчика Vs (зеленый) | Нет | |
| Гальваническая развязка | Гальваническая развязка аналоговых вводов | |
| между каналами | Да | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Да | |
| Изоляция | Изоляция, испытанная посредством | 370 В в течение 1 мин |
| Стандарты, допуски, сертификаты | Максимально достижимый класс безопасности в безопасном режиме | |
| согласно EN 954 | 4 | |
| Уровень производительности согласно ISO 13849-1 | e | |
| Уровень полноты безопасности согласно IEC 61508 | SIL 3 | |
| Техника соединений | Требуемый передний штекер | 20-полюсный |

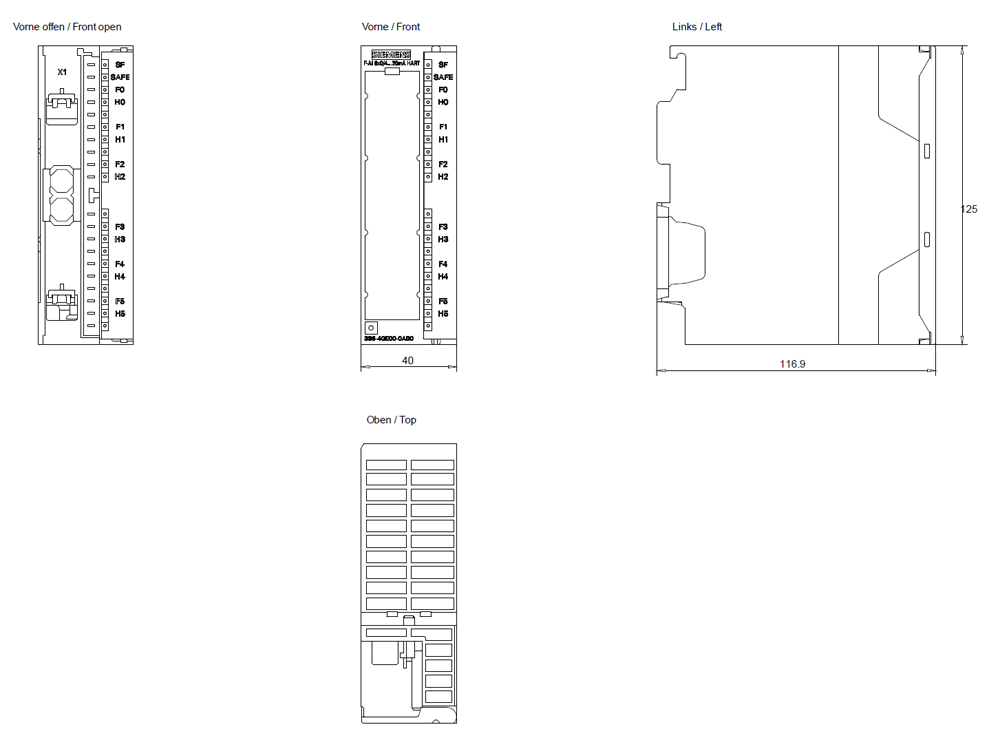

| Размеры | Ширина | 40 mm |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | Масса, прибл. | 350 g |
