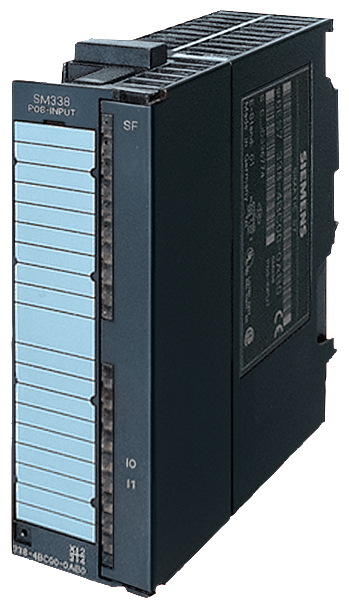

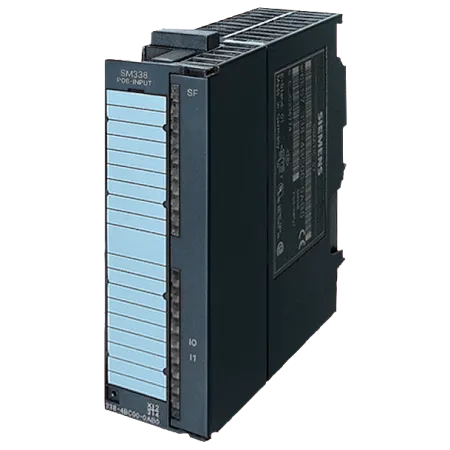

Описание 6ES7338-4BC01-0AB0
| Напряжение питания | Напряжение нагрузки L+ | |
|---|---|---|
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | из источника напряжения нагрузки L+ (без нагрузки), макс. | 100 mA |
| из шины на задней стойке 5 В пост. тока, макс. | 160 mA | |
| Питание датчика | Питание датчика 24 В | |
| 24 В | Да; L+ (-0,8 В) | |
| Макс. выходной ток | 900 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 3 W |
| Цифровые входы | Входное напряжение | |
| для сигнала "0" | от -3 до +5 В | |
| для сигнала "1" | от 11 до 30,2 В | |
| Входной ток | ||
| для сигнала "0", макс. (допустимый ток покоя) | 2 mA | |
| для сигнала "1", тип. | 9 mA | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| — с "0" на "1", мин. | 300 µs | |
| Длина провода | ||
| экранированные, макс. | 600 m | |
| Датчики | Макс. число подключаемых датчиков | 3 |
| Подключаемые датчики | ||
| Абсолютный датчик (SSI) | Да | |
| 2-проводной датчик | Да | |
| Сигналы датчика, абсолютный датчик (SSI) | ||
| Макс. длина экранированного провода | 320 m; 320 с при 125 кГц; 160 м при 250 кГц; 60 м при 500 кГц; 20 м при 1 МГц | |
| Аварийные сигналы/диагностика/информация о состоянии | Аварийные сигналы | |
| Диагностический сигнал | Да | |
| Техника соединений | Требуемый передний штекер | 20-полюсный |

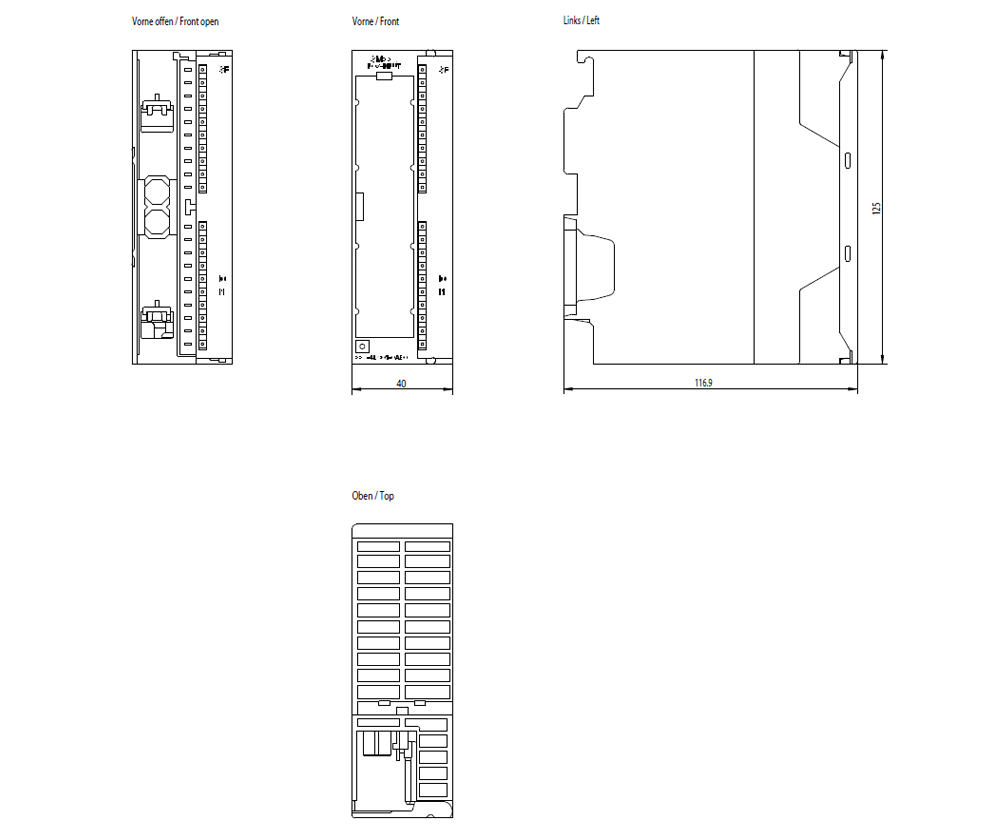

| Размеры | Ширина | 40 mm |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | Масса, прибл. | 235 g |
