Описание 6ES7341-1CH02-0AE0
| Напряжение питания | Номинальное значение (пост. ток) | |
|---|---|---|
| 24 В пост. тока | Да | |
| Входной ток | из источника напряжения питания L+, макс. | 100 mA |
| из шины на задней стойке 5 В пост. тока, макс. | 70 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 1,6 W |
| Макс. рассеиваемая мощность | 2,4 W | |
| Интерфейсы | Интерфейсы/тип шины | RS 422 / 485 (X.27) |
| Число интерфейсов | 1; с гальваническим развязкой | |
| Мин. скорость передачи данных | 0,3 kbit/s | |
| Макс. скорости передачи данных | 115,2 kbit/s | |
| Двухточечное соединение | ||
| Макс. длина провода | 1 200 m | |
| поддерживаемые принтеры | последовательные принтеры | |
| Тип штекера | 15-полюсное гнездо Sub-D | |
| — 3964 (R) | Да; не с RS 485 | |
| — ASCII | Да | |
| — RK 512 | Да; не с RS 485 | |
| — 3964 (R) | 4 096 byte | |
| — ASCII | 4 096 byte | |
| — RK 512 | 4 096 byte | |
| — по протоколу 3964 (R), макс. | 115,2 kbit/s | |
| — по протоколу ASCII, макс. | 115,2 kbit/s | |
| — с драйвером принтера, макс. | 115,2 kbit/s | |
| — по протоколу RK 512 (R), макс. | 115,2 kbit/s | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностический светодиодный индикатор | |
| получение RxD | Да | |
| Отправка TxD | Да | |
| Суммарная ошибки SF (красный) | Да | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| мин. | 0 °C | |
| макс. | 60 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -40 °C | |
| макс. | 70 °C | |
| Программное обеспечение | Блок | |
| Макс. размер функционального блока в ОЗУ | 6 100 byte; Передача данных, отправка и прием | |
| Техника соединений | Исполнение электрического соединения для напряжения питания | 3 винтовые клеммы: L+, M, земля |

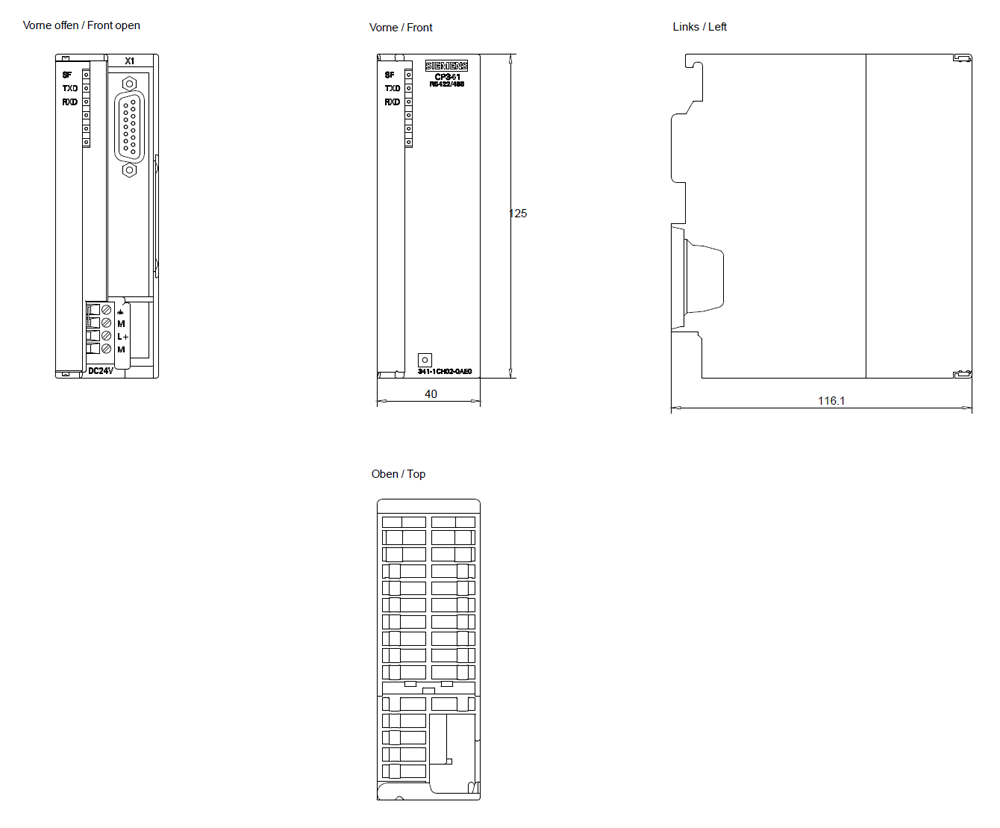

| Размеры | Ширина | 40 mm |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | Масса, прибл. | 300 g |
