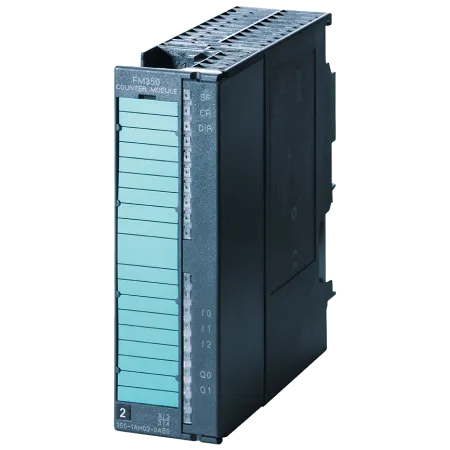

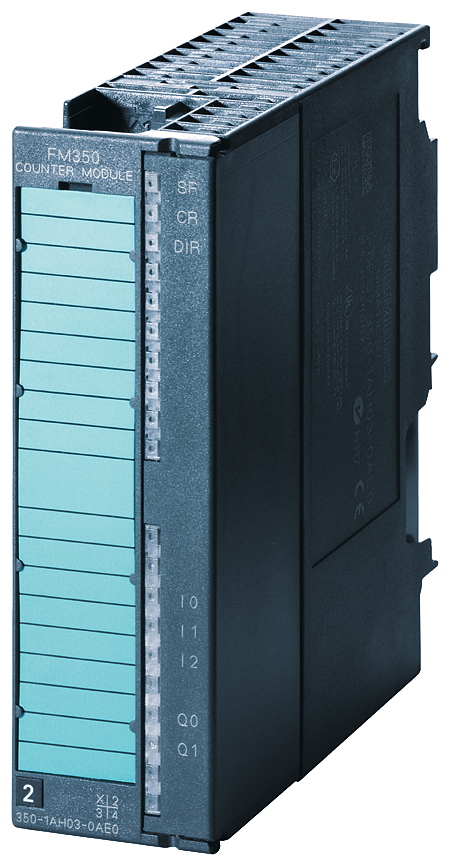

Описание 6ES7350-1AH03-0AE0
| Напряжение питания | Вспомогательное напряжение 1L+, напряжение нагрузки 2L+ | |
|---|---|---|
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V; динамическое 18,5 В | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V; динамическое 30,2 В | |
| Входной ток | из источника напряжения нагрузки 1L+ (без нагрузки), макс. | 40 mA |
| из шины на задней стойке 5 В пост. тока, макс. | 160 mA | |
| Питание датчика | Питание датчика 5 В | |
| 5 В | Да; 5,2 В ±2 % | |
| Макс. выходной ток | 300 mA | |
| Питание датчика 24 В | ||
| 24 В | Да; 1L+ (-3 В) | |
| Макс. выходной ток | 400 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 4,5 W |
| Цифровые входы | Число входов | 3 |
| Функции | 1 для запуска затвора, 1 для остановки затвора, 1 для сброса счетчика | |
| Входное напряжение | ||
| для сигнала "0" | -28,8 ... +5 В | |
| для сигнала "1" | от +11 до +28,8 В | |
| Входной ток | ||
| для сигнала "1", тип. | 9 mA | |
| Цифровые выводы | Вид выходов | 2 |
| Защита от короткого замыкания | Да; с электронным срабатыванием | |
| Ограничение индуктивного напряжения отключения | 2L+ (-39 V) | |
| Выходное напряжение | ||
| для сигнала "0", макс. | 3 V | |
| для сигнала "1", мин. | 2L+ (-1,5 V) | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 0,5 A | |
| для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, мин. | 5 mA | |
| для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, макс. | 0,6 A | |
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", макс. | 300 µs | |
| Датчики | Подключаемые датчики | |
| Инкрементальный датчик (симметричный) | Да; с 2 смещенными на 90° последовательностями импульсов | |
| Инкрементальный датчик (асимметричный) | Да | |
| Инициатор 24 В | Да | |
| Датчик направления 24 В | Да; 1 последовательность импульсов, 1 сигнал направления | |
| Счетчики | Число входов счетчика | 1; 32 бит или ±31 бит |
| Вход счетчика 5 В | ||
| Тип | RS 422 | |
| Нагрузочное сопротивление | 220 Ω | |
| Разность входных напряжений | 1,3 V | |
| Макс. частота счетчика | 500 kHz | |
| Вход счетчика 24 В | ||
| Входное напряжение для сигнала "0" | -28,8 ... +5 В | |
| Входное напряжение для сигнала "1" | от +11 до +28,8 В | |
| Нормальный входной ток для сигнала "1" | 9 mA | |
| Макс. частота счетчика | 200 kHz | |
| Минимальная ширина импульса | 2,5 µs | |
| Гальваническая развязка | Гальваническая развязка цифровых вводов | |
| между каналами и шиной на задней стенке | Да; Оптронная пара | |
| Гальваническая развязка цифровых выводов | ||
| между каналами и шиной на задней стенке | Да; Оптронная пара | |
| Гальваническая развязка счетчиков | ||
| между каналами и шиной на задней стенке | Да; Оптронная пара | |
| Изоляция | Изоляция, испытанная посредством | 500 V |
| Техника соединений | Требуемый передний штекер | 1 x 20-полюсный |

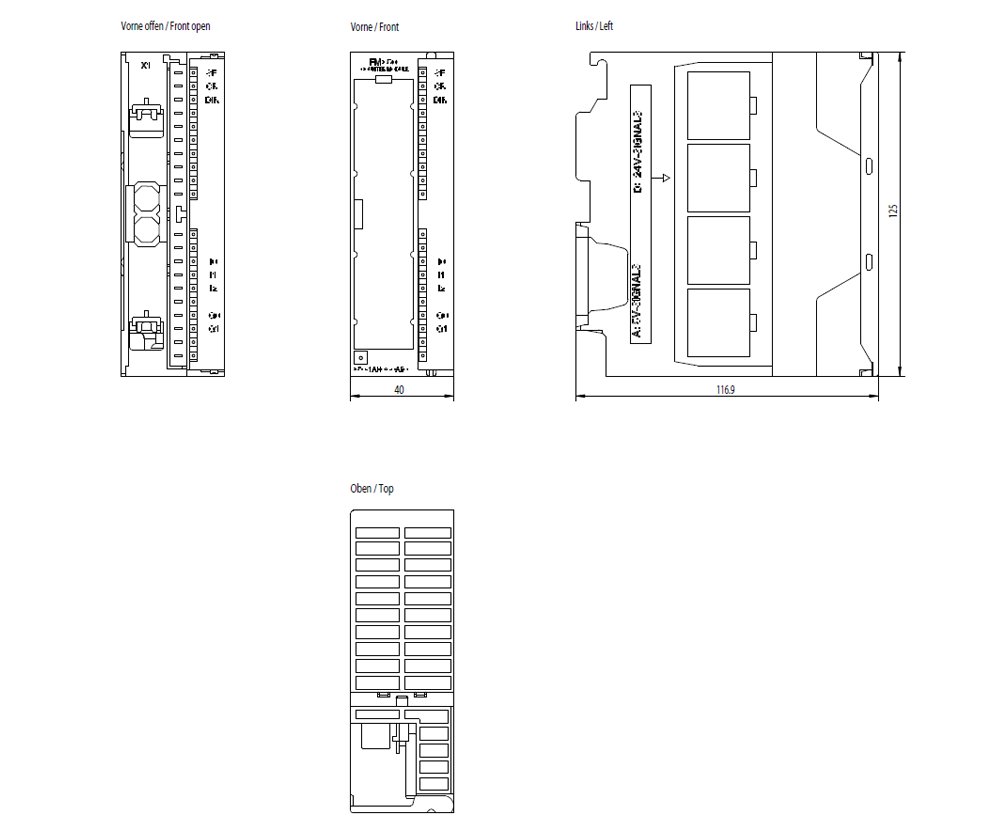

| Размеры | Ширина | 40 mm |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | Масса, прибл. | 250 g |
