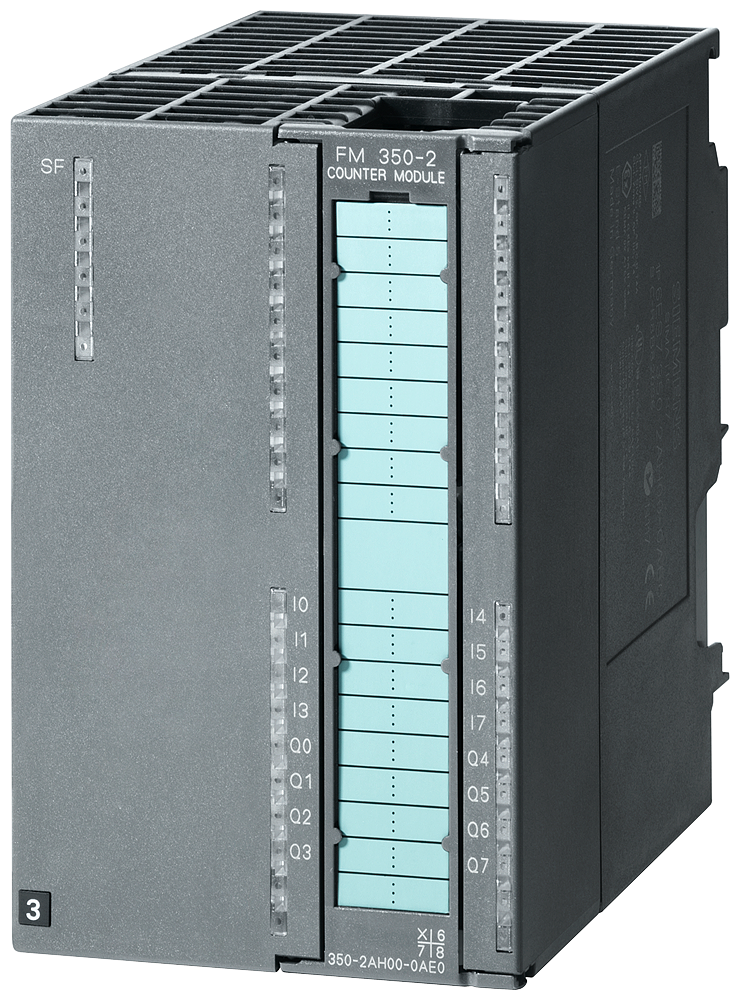

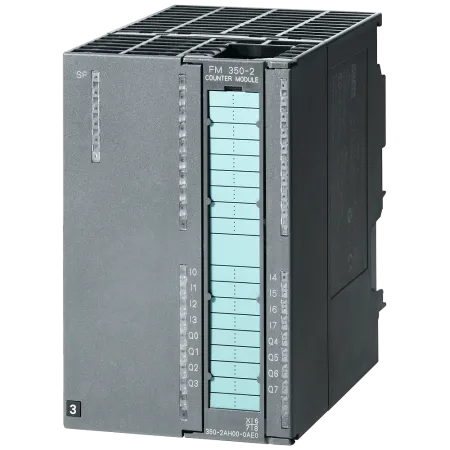

Описание 6ES7350-2AH01-0AE0
| Напряжение питания | Вспомогательное напряжение 1L+, напряжение нагрузки 2L+ | |
|---|---|---|
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | из источника напряжения нагрузки L+ (без нагрузки), макс. | 150 mA |
| из шины на задней стойке 5 В пост. тока, макс. | 100 mA | |
| Питание датчика | Питание датчика NAMUR | |
| 8,2 В | Да | |
| Защита от короткого замыкания | Да | |
| Макс. выходной ток | 200 mA | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 10 W |
| Цифровые входы | Число входов | 8 |
| Число входов NAMUR | 8 | |
| Функции | по 1 для запуска/остановки затвора | |
| Входное напряжение | ||
| для сигнала "0" | от -3 до +5 В | |
| для сигнала "1" | от 11 до 30,2 В | |
| Входной ток | ||
| для сигнала "0", макс. (допустимый ток покоя) | 2 mA | |
| для сигнала "1", тип. | 9 mA | |
| — для сигнала "0", макс. | 1,2 mA | |
| — для сигнала "1", мин. | 2,1 mA | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| Макс. входная частота | 20 kHz | |
| — с "0" на "1", макс. | 50 µs | |
| — с "0" на "1", макс. | 50 µs | |
| Длина провода | ||
| экранированные, макс. | 100 m | |
| Цифровые выводы | Вид выходов | 8 |
| Защита от короткого замыкания | Да | |
| Ограничение индуктивного напряжения отключения | L+ (-40 В) | |
| Выходное напряжение | ||
| для сигнала "1", мин. | L+ (-0,8 В) | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 0,5 A | |
| для сигнала "0", ток покоя, макс. | 0,5 mA | |
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", макс. | 300 µs | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 500 Hz | |
| при индуктивной нагрузке, макс. | 0,5 Hz | |
| Суммарный ток выходов (на узел) | ||
| — до 40 °C, макс. | 4 A | |
| — до 60 ℃, макс. | 2 A | |
| — до 40 °C, макс. | 2 A | |
| Длина провода | ||
| экранированные, макс. | 600 m | |
| неэкранированные, макс. | 100 m | |
| Датчики | Подключаемые датчики | |
| Инкрементальный датчик (асимметричный) | Да | |
| Инициатор 24 В | Да | |
| Датчик направления 24 В | Да | |
| Датчик NAMUR | Да; согласно DIN 19 234 | |
| 2-проводной датчик | Да | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да; Считываемая диагностическая информация |
| Аварийные сигналы | ||
| Диагностический сигнал | Да; параметрируемое | |
| Аварийный сигнал процесса | Да; параметрируемое | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Счетчики | Число входов счетчика | 8; 32 бит или ±31 бит |
| Вход счетчика 24 В | ||
| Входное напряжение для сигнала "0" | от -3 до +5 В | |
| Входное напряжение для сигнала "1" | от 11 до 30,2 В | |
| Нормальный входной ток для сигнала "1" | 9 mA | |
| Макс. частота счетчика | 20 kHz; Инкрементальный датчик: 10 кГц | |
| Гальваническая развязка | Гальваническая развязка цифровых вводов | |
| между каналами и шиной на задней стенке | Да; и экран | |
| Гальваническая развязка цифровых выводов | ||
| между каналами и шиной на задней стенке | Да; и экран | |
| Гальваническая развязка счетчиков | ||
| между каналами и шиной на задней стенке | Да; и экран | |
| Техника соединений | Требуемый передний штекер | 1 x 40-полюсный |

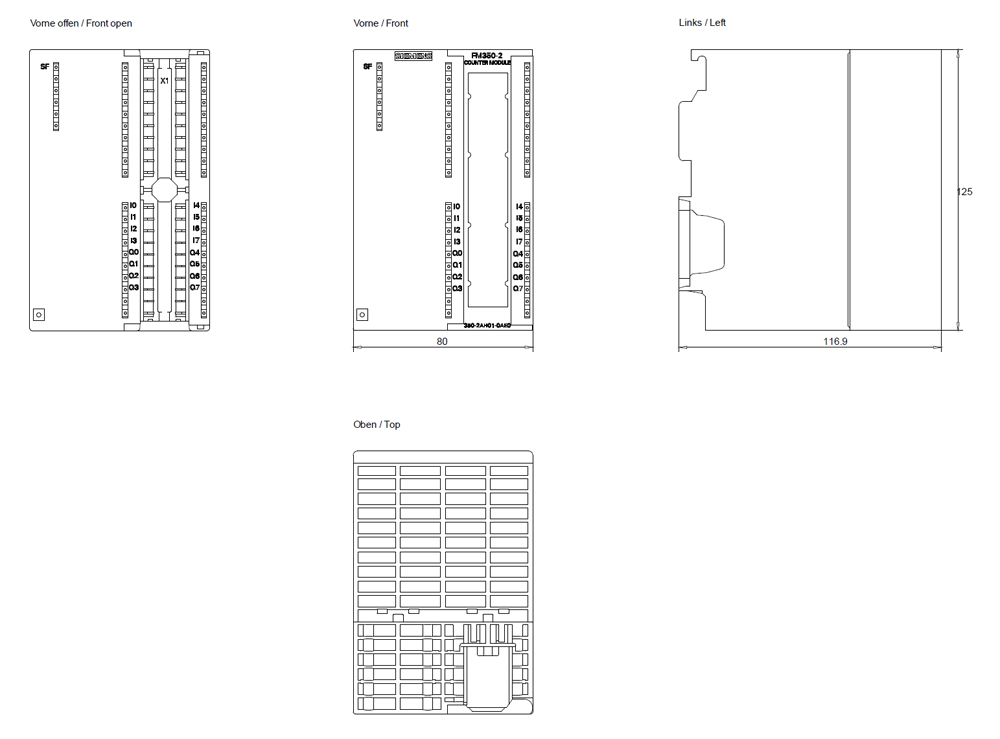

| Размеры | Ширина | 80 mm |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | Масса, прибл. | 460 g |
