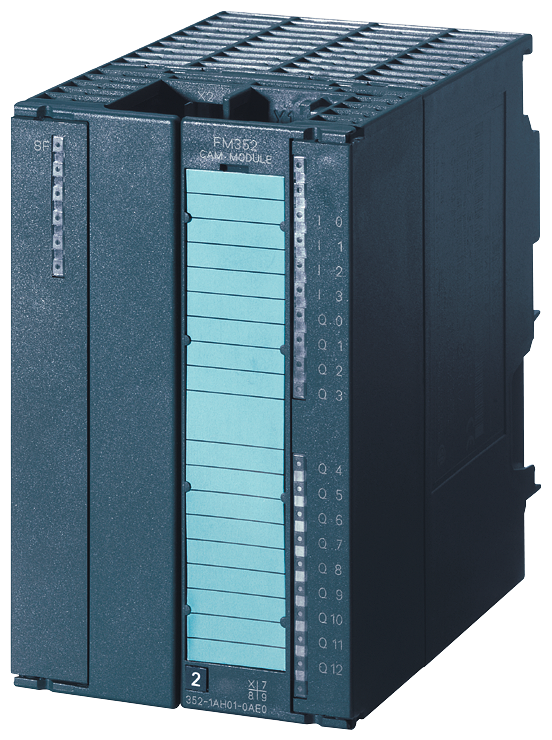

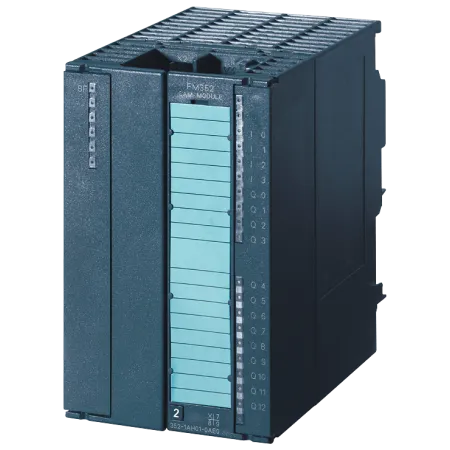

Описание 6ES7352-1AH02-0AE0
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
|---|---|---|
| Входной ток | из источника напряжения нагрузки L+ (без нагрузки), макс. | 200 mA |
| из шины на задней стойке 5 В пост. тока, макс. | 100 mA | |
| Питание датчика | Питание датчика 5 В | |
| 5 В | Да | |
| Макс. выходной ток | 300 mA | |
| Макс. длина провода | 32 m | |
| Питание датчика 24 В | ||
| 24 В | Да | |
| Макс. выходной ток | 300 mA | |
| Макс. длина провода | 100 m | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 8,1 W |
| Цифровые входы | Число входов | 4 |
| Функции | Переключатель опорной точки, плавающее определение действительного значения/измерение длины, деблокировка тормоза, сигнал разрешения выхода пути № 3 | |
| Входное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | от -30 до +5 В | |
| для сигнала "1" | от +11 до +30 В | |
| Входной ток | ||
| для сигнала "0", макс. (допустимый ток покоя) | 2 mA | |
| для сигнала "1", тип. | 9 mA | |
| Цифровые выводы | Вид выходов | 13 |
| Функции | Кривая кулачка | |
| Защита от короткого замыкания | Да | |
| Выходное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "1", мин. | UP - 0,8 В | |
| Выходной ток | ||
| для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, мин. | 5 mA; при UPmax | |
| для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, макс. | 600 mA; при UPmax | |
| для сигнала "0", ток покоя, макс. | 0,5 mA | |
| Датчики | Подключаемые датчики | |
| Инкрементальный датчик (симметричный) | Да | |
| Инкрементальный датчик (асимметричный) | Да | |
| Абсолютный датчик (SSI) | Да | |
| 2-проводной датчик | Да | |
| — макс. допустимый ток покоя (2-проводной датчик) | 2 mA | |
| Сигналы датчика, инкрементальный датчик (симметричный) | ||
| Следящие сигналы | A, не A, B, не B | |
| Сигнал нулевой метки | N, не N | |
| Входное напряжение | Дифференциальный сигнал 5 В (физ. RS 422) | |
| Макс. входная частота | 1 MHz | |
| Сигналы датчика, инкрементальный датчик (асимметричный) | ||
| Следящие сигналы | A, B | |
| Сигнал нулевой метки | N | |
| Входное напряжение | 24 V | |
| Макс. входная частота | 50 kHz; 50 кГц при длине кабеля 25 м; 25 кГц при длине кабеля 100 м | |
| Сигналы датчика, абсолютный датчик (SSI) | ||
| Сигнал данных | DATA, notDATA | |
| Тактовый импульс | CL, notCL | |
| Длина телеграммы, параметрируется | 13 или 25 бит | |
| Макс. частота тактовых импульсов | 1 MHz | |
| Код Грея | Да | |
| Макс. длина экранированного провода | 320 m; при макс. 125 кГц | |
| Гальваническая развязка | Гальваническая развязка цифровых вводов | |
| Гальваническая развязка цифровых вводов | Нет | |
| Гальваническая развязка цифровых выводов | ||
| Гальваническая развязка цифровых выводов | Нет | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| мин. | 0 °C | |
| макс. | 60 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -40 °C | |
| макс. | 70 °C | |
| Техника соединений | Требуемый передний штекер | 1 x 20-полюсный |

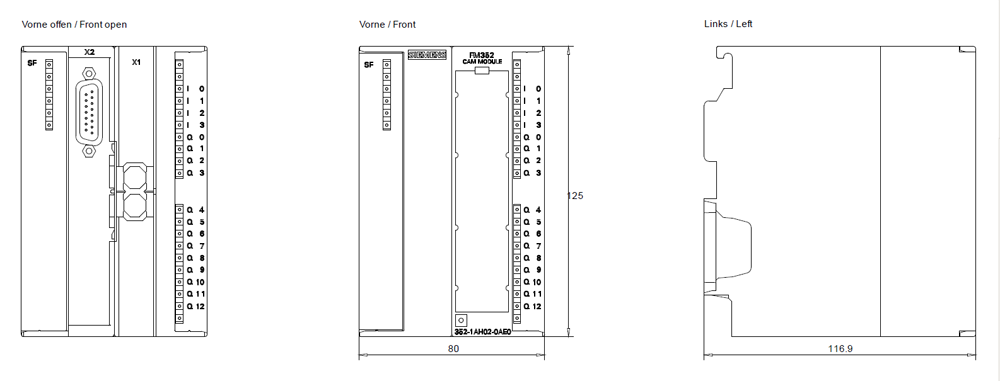

| Размеры | Ширина | 80 mm |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | Масса, прибл. | 550 g |
