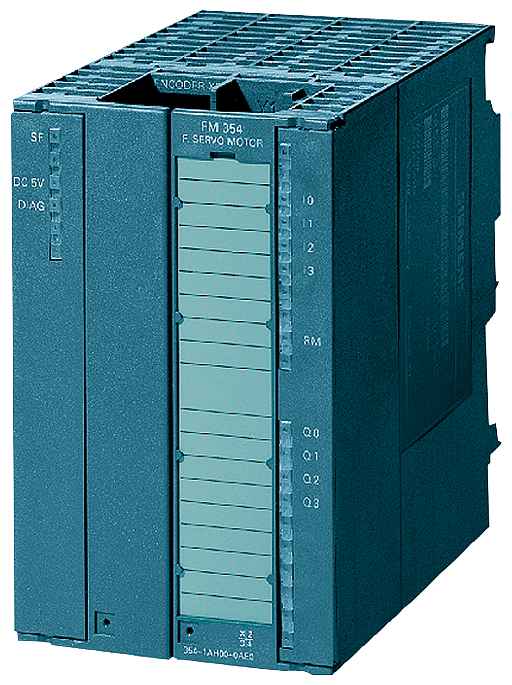

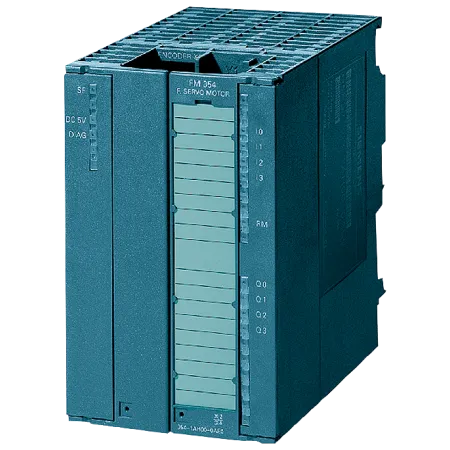

Описание 6ES7354-1AH01-0AE0
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
|---|---|---|
| Входной ток | Макс. потребление тока | 350 mA |
| Питание датчика | Питание датчика 5 В | |
| 5 В | Да | |
| Макс. выходной ток | 220 mA | |
| Макс. длина провода | 35 m | |
| Питание датчика 24 В | ||
| 24 В | Да | |
| Макс. выходной ток | 300 mA | |
| Макс. длина провода | 100 m | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 8 W |
| Цифровые входы | Число входов | 4 |
| Функции | Эталонный кулачок, плавающее определение действительного значения, плавающее измерение, позиционирование в старт-стопном режиме, внешняя смена блоков | |
| Входное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | от -3 до +5 В | |
| для сигнала "1" | от +11 до +30 В | |
| Входной ток | ||
| для сигнала "0", макс. (допустимый ток покоя) | 2 mA | |
| для сигнала "1", тип. | 6 mA; от 6 до 15 мА | |
| Цифровые выводы | Вид выходов | 4 |
| Функции | Положение достигнуто: остановка, ось перемещается вперед, ось перемещается назад, изменение M-функции M97, изменение M-функции M98, деблокирование запуска, прямой вывод посредством набора данных | |
| Защита от короткого замыкания | Да | |
| Выходное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "1", мин. | UP - 3 В | |
| Выходной ток | ||
| для сигнала "1", диапазон допустимых значений для 0 - 55 ℃, макс. | 0,6 A; при UPmax | |
| для сигнала "0", ток покоя, макс. | 2 mA | |
| Датчики | Подключаемые датчики | |
| Инкрементальный датчик (симметричный) | Да | |
| Абсолютный датчик (SSI) | Да | |
| Сигналы датчика, инкрементальный датчик (симметричный) | ||
| Следящие сигналы | A, не A, B, не B | |
| Сигнал нулевой метки | N, не N | |
| Входное напряжение | Дифференциальный сигнал 5 В (физ. RS 422) | |
| Макс. входная частота | 1 MHz | |
| Сигналы датчика, абсолютный датчик (SSI) | ||
| Входной сигнал | Дифференциальный сигнал 5 В (физ. RS 422) | |
| Сигнал данных | DATA, notDATA | |
| Тактовый импульс | CL, notCL | |
| Длина телеграммы, параметрируется | 13, 21 или 25 бит | |
| Макс. частота тактовых импульсов | 1,25 Мбит/с | |
| Макс. длина экранированного провода | 100 m; 10 м при 1,25 МГц/с, 100 с при макс. 125 кбит/с | |
| Интерфейс привода | Вход сигналов | |
| Тип | Вход сигнала регулятора, с гальванической развязкой (оптронная пара) | |
| Функция | "Привод готов к эксплуатации" | |
| Входное напряжение, номинальное значение (пост. ток) | 24 V | |
| Входное напряжение для сигнала "0" | от -3 до +5 В | |
| Входное напряжение для сигнала "1" | от +15 до +30 В | |
| Входной ток для сигнала "1" | от 2 до 6 мА | |
| Аналоговый привод | ||
| — Диапазон номинального напряжения | от -10 до +10 В | |
| — Выходной ток | от -3 до +3 мА | |
| — Макс. длина провода | 35 m | |
| — Макс. коммутируемое напряжение | 50 V | |
| — Макс. коммутационный ток | 1 A | |
| — Макс. включаемая мощность | 30 VA | |
| Гальваническая развязка | Гальваническая развязка цифровых вводов | |
| Гальваническая развязка цифровых вводов | Нет | |
| Гальваническая развязка цифровых выводов | ||
| Гальваническая развязка цифровых выводов | Нет | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| мин. | 0 °C | |
| макс. | 55 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -40 °C | |
| макс. | 70 °C | |
| Техника соединений | Требуемый передний штекер | 1 x 20-полюсный |
| Размеры | Ширина | 80 mm |
| Высота | 125 mm | |
| Глубина | 118 mm | |
| Массы | Масса, прибл. | 550 g |
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара 6ES7354-1AH01-0AE0 Siemens - Модуль позиционирования приводов с серводвигателями SIMATIC S7-300 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
