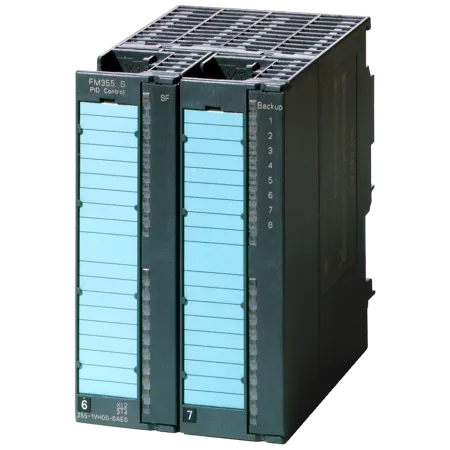

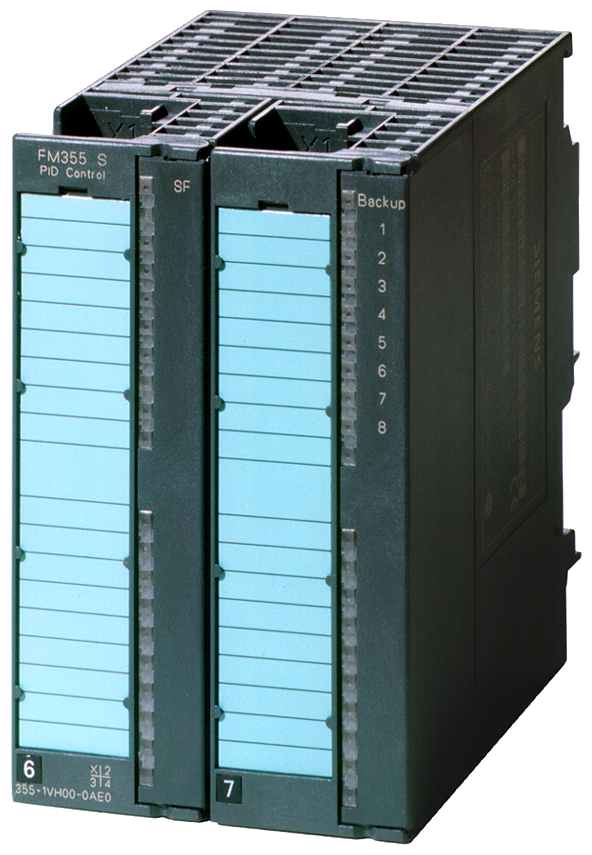

Описание 6ES7355-0VH10-0AE0
| Напряжение питания | Напряжение нагрузки L+ | |
|---|---|---|
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | из источника напряжения нагрузки L+ (без нагрузки), макс. | 310 mA; норм. 260 мА |
| из шины на задней стойке 5 В пост. тока, макс. | 75 mA; норм. 50 мА | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 6,5 W |
| Макс. рассеиваемая мощность | 7,8 W | |
| Цифровые входы | Число входов | 8 |
| Входная характеристика по IEC 61131, тип 2 | Да | |
| Входное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | от -3 до +5 В | |
| для сигнала "1" | от 13 до 30 В | |
| Входной ток | ||
| для сигнала "1", тип. | 7 mA | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Аналоговые вводы | Число аналоговых входов | 4 |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 30 V | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 40 mA | |
| Входные диапазоны | ||
| Напряжение | Да | |
| Ток | Да | |
| Термоэлемент | Да | |
| Резистивный термометр | Да | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Да | |
| — Сопротивление на входе (от 0 до 10 В) | 100 kΩ | |
| от -1,75 В до +11,75 В | Да | |
| — Входное сопротивление (от -1,75 В до +11,75 В) | 100 kΩ | |
| от -80 до +80 мВ | Да | |
| — Сопротивление на входе (от -80 до 80 мВ) | 10 MΩ | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да | |
| — Сопротивление на входе (от 0 до 20 мА) | 50 Ω | |
| от 0 до 23,5 мА | Да | |
| — Сопротивление на входе (от 0 до 23,5 мА) | 50 kΩ | |
| от -3,5 до +23,5 мА | Да | |
| — Входное сопротивление (от -3,5 до +23,5 мА) | 50 Ω | |
| от 4 мА до 20 мA | Да | |
| — Входное сопротивление (от 4 мА до 20 мA) | 50 kΩ | |
| Диапазоны входных параметров (номинальные значения), термоэлементы | ||
| Тип B | Да | |
| — Сопротивление на входе (тип B) | 10 MΩ | |
| Тип J | Да | |
| — Сопротивление на входе (тип J) | 10 MΩ | |
| Тип K | Да | |
| — Сопротивление на входе (тип K) | 10 MΩ | |
| Тип R | Да | |
| — Сопротивление на входе (тип R) | 10 MΩ | |
| Тип S | Да | |
| — Сопротивление на входе (тип S) | 10 MΩ | |
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||
| Pt 100 | Да | |
| — Сопротивление на входе (Pt 100) | 10 MΩ | |
| Термоэлемент (TC) | ||
| — внутренняя температурная компенсация | Да | |
| — внешняя температурная компенсация с Pt100 | Да | |
| Линеаризация характеристики | ||
| параметрируемое | Да | |
| — для термоэлементов | Тип B, J, K, R, S | |
| — для резистивного термометра | Pt100 (стандарт) | |
| Длина провода | ||
| экранированные, макс. | 200 m; 50 м для 80 мВ и термоэлементов | |
| Аналоговые выводы | Число аналоговых выходов | 4 |
| Выход напряжения, защита от короткого замыкания | Да | |
| Макс. выходное напряжение, ток короткого замыкания | 25 mA | |
| Макс. выходной ток, напряжение при работе без нагрузки | 18 V | |
| Диапазоны выходных параметров, напряжение | ||
| от 0 до 10 В | Да | |
| от -10 до +10 В | Да | |
| Диапазоны выходных параметров, ток | ||
| от 0 до 20 мА | Да | |
| от 4 мА до 20 мA | Да | |
| Подключение исполнительных элементов | ||
| для выхода напряжения двухпроводного соединения | Да | |
| для выхода тока двухпроводного соединения | Да | |
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||
| при выходных напряжениях мин. | 1 kΩ | |
| при выходных напряжениях, емкостная нагрузка, макс. | 1 µF | |
| при выходных токах, макс. | 500 Ω | |
| при выходных токах, индуктивная нагрузка, макс. | 1 mH | |
| Длина провода | ||
| экранированные, макс. | 200 m; 50 м для 80 мВ и термоэлементов | |
| Формирование аналоговой величины для входов | Время интегрирования и преобразования/разрешение на канал | |
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 14 bit; 12 или 14 бит, параметрируемый | |
| Формирование аналоговой величины для выходов | Время установления | |
| для омической нагрузки | 0,1 ms | |
| для емкостной нагрузки | 3,3 ms | |
| для индуктивной нагрузки | 0,5 ms | |
| Датчики | Соединение сигнального датчика | |
| для измерения напряжения | Да | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
| Подключаемые датчики | ||
| 2-проводной датчик | Да | |
| — макс. допустимый ток покоя (2-проводной датчик) | 1,5 mA | |
| Погрешности/точность | Эксплуатационный предел погрешности во всем диапазоне температуры | |
| Напряжение относительно диапазона входных параметров, (+/-) | 0,6 %; от ±0,6 до ±1 % | |
| Ток относительно диапазона входных параметров, (+/-) | 0,6 %; от ±0,6 до ±1 % | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,6 %; от ±0,6 до ±1 % | |
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,5 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 0,6 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,4 %; 80 мВ: ±0,6 %; от 250 до 1 000 мВ: ±0,4 %; от 2,5 до 10 В: ±0,6 %; от 3,2 до 20 мА: ±0,5 % | |
| Ток относительно диапазона входных параметров, (+/-) | 0,4 %; от ±0,4 до ±0,6 % | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,4 %; от ±0,4 до ±0,6 % | |
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,3 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 0,5 % | |
| Аварийные сигналы/диагностика/информация о состоянии | Возможность включения заменяющих значений | Да; параметрируемое |
| Встроенные функции | Устройства регулирования | |
| Число регуляторов | 4 | |
| Гальваническая развязка | Гальваническая развязка регуляторов | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да; Оптронная пара | |
| Изоляция | Изоляция, испытанная посредством | 500 В пост. тока |
| Техника соединений | Требуемый передний штекер | 2 x 20-полюсный |

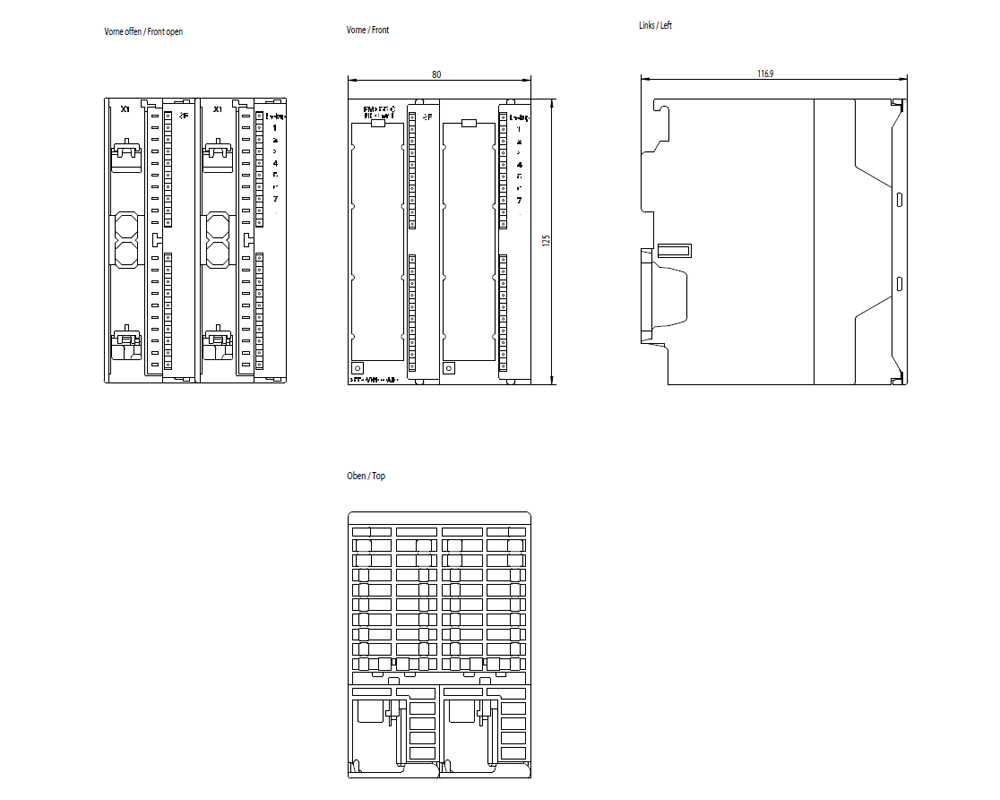

| Размеры | Ширина | 80 mm |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| Массы | Масса, прибл. | 470 g |
