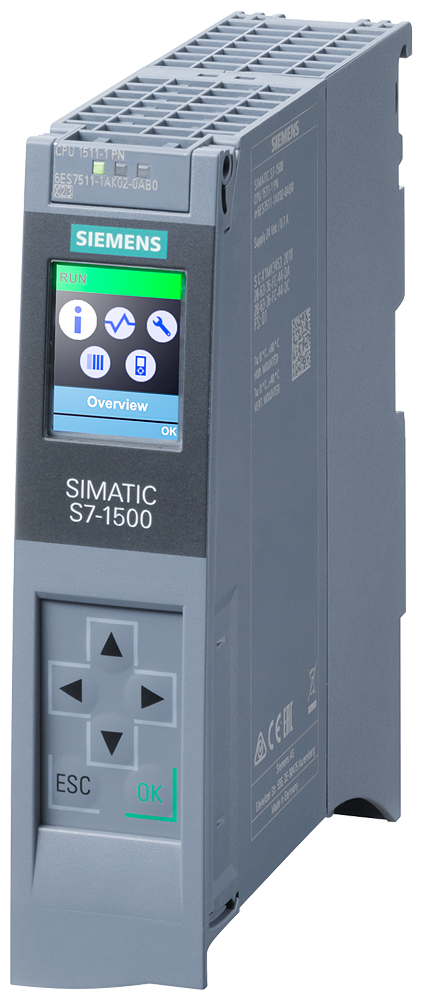

6ES7511-1AK02-0AB0 Siemens - SIMATIC S7-1500, центральный процессор CPU 1511-1 PN
₸1 175 434
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 6ES7511-1AK02-0AB0
| Общая информация | Обозначение типа продукта | ЦП 1511-1 PN |
|---|---|---|
| Функциональный стандарт HW | FS03 | |
| Версия микропрограммного обеспечения | V2.9 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |
| Режим тактовой синхронизации | Да; Децентрализованно и централизованно; минимальное число OB: 6x за цикл длиной 625 мкс (децентрализованно) и 1 мс (централизованно) | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V17 (FW V2.9) / ab V15 (FW V2.5); с более ранними версиями TIA Portal проектируется как 6ES7511-1AK01-0AB0 | |
| Управление конфигурацией | посредством набора данных | Да |
| Дисплей | Диагональ экрана [см] | 3,45 cm |
| Элементы управления | Число клавиш | 8 |
| Кнопки рабочих режимов | 2 | |
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Перемыкание при отказе сетевого питания и отключении напряжения | ||
| Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | |
| Мин. частота повторения импульсов | 1/с | |
| Входной ток | Потребление тока (номинальное) | 0,7 A |
| Макс. потребление тока | 0,95 A | |
| Макс. ток включения | 1,9 A; Номинальное значение | |
| I²t | 0,02 A²·s | |
| Мощность | Мощность питания шины на задней стенке | 10 W |
| Потребляемая мощность шины на задней стенке (сбалансированная) | 5,5 W | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 5,7 W |
| Запоминающее устройство | Число гнезд для карты памяти SIMATIC | 1 |
| Требуется карта памяти SIMATIC | Да | |
| Оперативное запоминающее устройство | ||
| встроенное (для программ) | 150 kbyte | |
| встроенное (для данных) | 1 Mbyte | |
| Память загрузки | ||
| вставная (карта памяти SIMATIC), макс. | 32 Gbyte | |
| Хранение в буфере | ||
| не требует обслуживания | Да | |
| Время обработки ЦП | нормальное время операций побитовой обработки | 60 ns |
| нормальное время операций со словами | 72 ns | |
| нормальное время выполнения операций арифметики с фиксированной точкой | 96 ns | |
| нормальное время выполнения операций с плавающей точкой | 384 ns | |
| Блоки ЦП | Число элементов (всего): | 4 000; Блоки (OB, FB, FC, DB) и UDTs |
| Блоки данных (DB) | ||
| Диапазон числовых значений | 1 до 60 999; разделено на: используемый пользователем диапазон числовых значений: 1 до 59 999 и диапазон числовых значений через SFC 86 созданные DB: 60 000 до 60 999 | |
| Макс. размер | 1 Mbyte; при БД с абсолютной адресацией макс. размер составляет 64 кбайт | |
| Функциональные блоки (FB) | ||
| Диапазон числовых значений | 0 до 65 535 | |
| Макс. размер | 150 kbyte | |
| Функции (FC) | ||
| Диапазон числовых значений | 0 до 65 535 | |
| Макс. размер | 150 kbyte | |
| Организационные блоки (OB) | ||
| Макс. размер | 150 kbyte | |
| Число свободных организационных блоков циклического выполнения | 100 | |
| Число организационных блоков прерывания по времени | 20 | |
| Число организационных блоков прерываний с задержкой | 20 | |
| Число организационных блоков циклических прерываний | 20; с минимальным числом OB 3 x цикл 500 мкс | |
| Число организационных блоков аппаратного прерывания | 50 | |
| Число организационных блоков прерывания DPV1 | 3 | |
| Число организационных блоков прерываний циклов тактовой синхронизации | 2 | |
| Число организационных блоков прерываний технологических циклов тактовой синхронизации | 2 | |
| Число пусковых организационных блоков | 100 | |
| Число организационных блоков обработки асинхронных ошибок | 4 | |
| Число организационных блоков обработки синхронных ошибок | 2 | |
| Число организационных блоков обработки диагностических сигналов | 1 | |
| Глубина вложенности | ||
| на класс приоритета | 24 | |
| Счетчики, таймеры и их остаток | Счетчик S7 | |
| Число | 2 048 | |
| — настраивается | Да | |
| Счетчик IEC | ||
| Число | неограниченное число (ограничение только посредством ОЗУ) | |
| — настраивается | Да | |
| Таймеры S7 | ||
| Число | 2 048 | |
| — настраивается | Да | |
| Таймер IEC | ||
| Число | неограниченное число (ограничение только посредством ОЗУ) | |
| — настраивается | Да | |
| Области данных и их остаток | Остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 128 kbyte; в сумме; остаточная память, предназначенная для хранения маркеров, времени, счетчиков, блоков данных и технологических данных (осей): 88 Кбайт |
| Расширенная остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 1 Mbyte; При использовании PS 60 W 24/48/60 V DC HF | |
| Маркер | ||
| Макс. размер | 16 kbyte | |
| Число меток синхронизации | 8; 8 битов маркировки такта, собранные в одном байте маркировки такта | |
| Блоки управляющих данных | ||
| Настраиваемый остаток | Да | |
| Предварительно заданный остаток | Нет | |
| Локальные данные | ||
| на класс приоритета, макс. | 64 kbyte; макс. 16 Кбайт на блок | |
| Адресная область | Число модулей ввода-вывода | 1 024; макс. количество модулей / подмодули |
| Периферийная адресная область | ||
| Вводы | 32 kbyte; все входы включены в образ процесса | |
| Выводы | 32 kbyte; все выходы включены в образ процесса | |
| — Вводы (объем) | 8 kbyte | |
| — Выводы (объем) | 8 kbyte | |
| — Вводы (объем) | 8 kbyte | |
| — Выводы (объем) | 8 kbyte | |
| Частичный образ процесса | ||
| Макс. число частичных образов процесса | 32 | |
| Конфигурация аппаратного обеспечения | Число децентрализованных систем ввода-вывода | 32; под децентрализованной системой ввода-вывода, кроме подключения децентрализованных периферийных устройств через коммуникационные модули PROFINET или PROFIBUS, понимают подключение периферийных устройств через ведущие модули AS-i или коммуникационные модули (например, IE/PB-Link) |
| Число ведущих устройств DP | ||
| по CM | 4; В совокупности может быть вставлено не более 4 коммуникационных модуля/коммуникационных процессора (PROFIBUS, PROFINET, Ethernet) | |
| Число контроллеров ввода-вывода | ||
| встроенный | 1 | |
| по CM | 4; В совокупности может быть вставлено не более 4 коммуникационных модуля/коммуникационных процессора (PROFIBUS, PROFINET, Ethernet) | |
| Монтажные стойки | ||
| Макс. число модулей на монтажную стойку | 32; ЦП + 31 модуль | |
| Макс. число строк | 1 | |
| Коммуникационный модуль для двухточечного соединения | ||
| Число коммуникационных модулей для двухточечного соединения | число подсоединяемых коммуникационных модулей PtP ограничено имеющимся числом гнезд | |
| Время | Часы | |
| Тип | Аппаратные часы | |
| Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C, норм. | |
| Макс. отклонение в день | 10 s; норм.: 2 с | |
| Счетчик рабочего времени | ||
| Число | 16 | |
| Синхронизация времени | ||
| поддерживается | Да | |
| в AS, ведущее устройство | Да | |
| в AS, устройство | Да | |
| на Ethernet по NTP | Да | |
| Интерфейсы | Число разъемов PROFINET | 1 |
| 1. интерфейс | Физические параметры интерфейсов | |
| RJ 45 (Ethernet) | Да; X1 | |
| Число портов | 2 | |
| встроенный коммутатор | Да | |
| Протоколы | ||
| IP-протокол | Да; IPv4 | |
| Контроллер PROFINET IO | Да | |
| устройство PROFINET IO | Да | |
| Связь SIMATIC | Да | |
| Открытая связь IE | Да; в качестве опции версия с шифрованием | |
| Интернет-сервер | Да | |
| Резервирование среды передачи | Да | |
| Контроллер PROFINET IO | ||
| — Связь PG/OP | Да | |
| — Тактовая синхронизация | Да | |
| — Прямой обмен данными | Да; Необходимое условие: IRT и синхронность тактовых импульсов (MRPD - опционально) | |
| — IRT | Да | |
| — Dynamic frame packing (DFP) | Да | |
| — PROFIenergy | Да; На программу пользователя | |
| — Пуск согласно приоритету | Да; макс. 32 PROFINET-устройства | |
| — Макс. число подключаемых устройств ввода-вывода | 128; В совокупности может быть подключено не более 256 децентрализованных периферийных устройств по AS-i, PROFIBUS или PROFINET | |
| — из них IO-устройств с IRT, макс. | 64 | |
| — Макс. число подключаемых устройств ввода-вывода для RT | 128 | |
| — из них на линию, макс. | 128 | |
| — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода | 8; В совокупности через все интерфейсы | |
| — Макс. число устройств ввода-вывода на инструмент | 8 | |
| — Время актуализации | Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввода-вывода и предполагаемого количества полезных данных | |
| — для тактового импульса передачи 250 мкс | от 250 мкс до 4 мс; примечание: при IRT с тактовой синхронизацией минимальное время обновления в 625 мкс синхронного по такту OB является основополагающим | |
| — для тактового импульса передачи 500 мкс | от 500 мкс до 8 мс; примечание: при IRT с тактовой синхронизацией минимальное время обновления в 625 мкс синхронного по такту OB является основополагающим | |
| — для тактового импульса передачи 1 мс | от 1 мс до 16 мс | |
| — для тактового импульса передачи 2 мс | от 2 мс до 32 мс | |
| — для тактового импульса передачи 4 мс | от 4 мс до 64 мс | |
| — при IRT и параметрировании «непрямых» тактовых импульсов передачи | Время актуализации = настраиваемые «нечетные» тактовые импульсы передачи (любое кратное 125 мкс: 375 мкс, 625 мкс ... 3 875 мкс) | |
| — для тактового импульса передачи 250 мкс | от 250 мкс до 128 мс | |
| — для тактового импульса передачи 500 мкс | от 500 мкс до 256 мс | |
| — для тактового импульса передачи 1 мс | от 1 мс до 512 мс | |
| — для тактового импульса передачи 2 мс | от 2 мс до 512 мс | |
| — для тактового импульса передачи 4 мс | от 4 мс до 512 мс | |
| Устройство ввода-вывода PROFINET | ||
| — Связь PG/OP | Да | |
| — Тактовая синхронизация | Нет | |
| — IRT | Да | |
| — Dynamic frame packing (DFP) | Нет | |
| — PROFIenergy | Да; На программу пользователя | |
| — Пуск согласно приоритету | Да | |
| — Shared Device | Да | |
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | 4 | |
| — Активация/ деактивация устройств "I-Device" | Да; На программу пользователя | |
| — Asset-Management-Record | Да; На программу пользователя | |
| Физические параметры интерфейсов | RJ 45 (Ethernet) | |
| 100 Мбит/с | Да | |
| Автоматическое определение | Да | |
| Автоматическая коммутация | Да | |
| сеть Industrial Ethernet, светодиод состояния | Да | |
| Протоколы | PROFIsafe | Нет |
| Число соединений | ||
| Макс. число соединений | 96; по встроенным интерфейсам ЦП и подключенным коммуникационным процессорам/модулям | |
| Число соединений, резервируемых для ES/HMI/интернета | 10 | |
| Число соединений по встроенным интерфейсам | 64 | |
| Число соединений S7-маршрутизации | 16 | |
| Режим дублирования | ||
| Общее резервирование PROFINET (S2) | Нет | |
| системное резервирование PROFINET (R1) | Нет | |
| H-Sync-Forwarding | Да | |
| — Резервирование среды передачи | только через 1-й интерфейс (X1) | |
| — MRP | Да; MRP-Automanager согласно IEC 62439-2, версия 2.0; менеджер MRP; клиент MRP | |
| — Межкомпонентное соединение MRP, поддерживается | Да; как абонент кольцевой сети MRP согласно IEC 62439-2, редакция 3.0 | |
| — MRPD | Да; Необходимое условие: IRT | |
| — Нормальное время переключения в случае прерывания линии | 200 ms; при MRP; без толчков при MRPD | |
| — Макс. число абонентов в кольце | 50 | |
| Связь SIMATIC | ||
| Связь PG/OP | Да; предварительно настроено шифрование с помощью TLS V1.3 | |
| S7-маршрутизация | Да | |
| S7-связь, в качестве сервера | Да | |
| S7-связь, в качестве клиента | Да | |
| Макс. количество полезных данных на запрос | см. онлайн-справку (S7 communication (связь S7), User data size (размер данных пользователя)) | |
| Открытая связь IE | ||
| TCP/IP | Да | |
| — Макс. размер данных | 64 kbyte | |
| — Несколько пассивных соединений на порт, поддерживается | Да | |
| ISO-on-TCP (RFC1006) | Да | |
| — Макс. размер данных | 64 kbyte | |
| UDP | Да | |
| — Макс. размер данных | 2 kbyte; 1 472 байт при UDP Broadcast | |
| — UDP-Multicast | Да; Макс. 5 цепей Multicast | |
| DHCP | Да | |
| DNS | Да | |
| SNMP | Да | |
| DCP | Да | |
| LLDP | Да | |
| Кодирование | Да; опция | |
| Интернет-сервер | ||
| HTTP | Да; Страницы стандартные и пользовательские | |
| HTTPS | Да; Страницы стандартные и пользовательские | |
| OPC UA | ||
| Требуется лицензия Runtime | Да; Требуется лицензия Small | |
| OPC UA Client | Да | |
| — Аутентификация приложения | Да | |
| — Политика безопасности | Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 | |
| — Аутентификация пользователя | «аноним» или с помощью имени пользователя и пароля | |
| — Макс. число соединений | 4 | |
| — Число узлов клиентских интерфейсов, рекомендованное, макс. | 1 000 | |
| — Количество элементов для единичного вызова OPC_UA_NodeGetHandleList/OPC_UA_ReadList/OPC_UA_WriteList, макс. | 300 | |
| — Количество элементов для единичного вызова OPC_UA_NameSpaceGetIndexList, макс. | 20 | |
| — Количество элементов для единичного вызова OPC_UA_MethodGetHandleList, макс. | 100 | |
| — Число одновременных вызовов клиентских инструкций для управления совещаниями, за одно соединение, макс. | 1 | |
| — Число одновременных вызовов клиентских инструкций для доступа к данным, за одно соединение, макс. | 5 | |
| — Количество регистрируемых узлов, макс. | 5 000 | |
| — Количество регистрируемых методов вызова OPC_UA_MethodCall, макс. | 100 | |
| — Количество входов/выходов при вызове OPC_UA_MethodCall, макс. | 20 | |
| OPC UA Server | Да; Data Access (Read, Write, Subscribe), Method Call, Custom Address Space | |
| — Аутентификация приложения | Да | |
| — Политика безопасности | Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 | |
| — Аутентификация пользователя | «аноним» или с помощью имени пользователя и пароля | |
| — поддерживает GDS (управление сертификатами) | Да | |
| — Количество сеансов, макс. | 32 | |
| — Количество доступных переменных, макс. | 50 000 | |
| — Количество регистрируемых узлов, макс. | 10 000 | |
| — Количество подписок на сеанс, макс. | 20 | |
| — Мин. интервал сканирования | 100 ms | |
| — Мин. интервал отправки | 500 ms | |
| — Количество методов сервера, макс. | 20 | |
| — Количество входов/выходов на метод сервера, макс. | 20 | |
| — Число контролируемых элементов (monitored items), рекомендованное, макс. | 1 000; При интервале считывания 1 с и интервале передачи 1 с | |
| — Количество серверных интерфейсов, макс. | на каждый сервер: 10 типа "серверный интерфейс" / "спецификация партнера" и 20 типа "ссылка на пространство имен" | |
| — Количество узлов пользовательских интерфейсов сервера, макс. | 1 000 | |
| аварийные сигналы и условия | Да | |
| — Количество программных сообщений | 100 | |
| — Количество сообщений для диагностики системы | 50 | |
| Другие протоколы | ||
| MODBUS | Да; MODBUS TCP | |
| Тактовая синхронизация | Равноудаленность | Да |
| Функции оповещения S7 | Макс. число запрашиваемых станций для функций оповещения | 32 |
| Программные сообщения | Да | |
| Количество конфигурируемых программных сообщений, макс. | 5 000; Программные сообщения генерируются в модуле Program_Alarm, ProDiag или GRAPH | |
| Количество загружаемых программных сообщений в режиме RUN, макс. | 2 500 | |
| Количество одновременно активных сообщений, макс. | ||
| Количество программных сообщений | 600 | |
| Количество сообщений для диагностики системы | 100 | |
| Количество сообщений для технологических объектов Motion | 80 | |
| Функции испытания и ввода в эксплуатацию | Общий ввод в эксплуатацию (Team Engineering) | Да; возможен параллельный онлайн-доступ для до 5 систем инжиниринга |
| Блок состояния | Да; до 8 одновременно (в сумме через все клиенты ES) | |
| Одиночный шаг | Нет | |
| Число контрольных точек | 8 | |
| Состояние/управление | ||
| Переменные состояние/управления | Да | |
| Переменные | входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики | |
| Макс. число переменных | ||
| — из них переменных состояния, макс. | 200; на запрос | |
| — из них переменных управления, макс. | 200; на запрос | |
| Принудительное исполнение | ||
| Принудительное исполнение | Да | |
| Принудительное исполнение, переменные | Периферийные входы/выходы | |
| Макс. число переменных | 200 | |
| Диагностический буфер | ||
| есть | Да | |
| Макс. число элементов | 1 000 | |
| — из них устойчивых к отказу сети | 500 | |
| Слежения | ||
| Количество слежений с возможностью проектирования | 4; на одно слежение возможны данные в объеме 512 кбайт | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностический светодиодный индикатор | |
| Светодиод RUN/STOP | Да | |
| Светодиод ERROR | Да | |
| Светодиод MAINT | Да | |
| STOP ACTIVE-СИД | Да | |
| Индикатор соединения LINK TX/RX | Да | |
| Поддерживаемые технологические объекты | Управление перемещениями | Да; Примечание. Количество технологических объектов влияет на время цикла программы ПЛК; помощь в выборе посредством инструмента TIA Selection Tool |
| Количество располагаемых ресурсов Motion Control для технологических объектов | 800 | |
| Необходимые ресурсы Motion Control | ||
| — на ось числа оборотов | 40 | |
| — на ось позиционирования | 80 | |
| — на ведомую ось | 160 | |
| — на внешний датчик | 80 | |
| — на кулачок | 20 | |
| — на кривую кулачка | 160 | |
| — на измерительный щуп | 40 | |
| Ось позиционирования | ||
| — Количество позиционирующих осей при цикле управления перемещения 4 мс (типовое значение) | 5 | |
| — Количество позиционирующих осей при цикле управления перемещения 8 мс (типовое значение) | 10 | |
| Регулятор | ||
| PID_Compact | Да; универсальный ПИД-регулятор со встроенными функциями оптимизации | |
| PID_3Step | Да; ПИД-регулятор со встроенными функциями оптимизации для клапанов | |
| PID-Temp | Да; ПИД-регулятор со встроенными функциями оптимизации для температуры | |
| Счет и измерение | ||
| Высокоскоростной датчик | Да | |
| Безопасность | класс безопасности PROFINET | 1 |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| горизонтальный настенный монтаж, мин. | -25 °C; Без конденсации | |
| горизонтальный настенный монтаж, макс. | 60 °C; Дисплей: 50 ℃; при норм. рабочей температуре 50 ℃ дисплей отключается | |
| вертикальный настенный монтаж, мин. | -25 °C; Без конденсации | |
| вертикальный настенный монтаж, макс. | 40 °C; Дисплей: 40 ℃; если рабочая температура превышает нормальную температуру 40 ℃, то дисплей отключается | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -40 °C | |
| макс. | 70 °C | |
| Высота при эксплуатации относительно уровня моря | ||
| Высота места установки над уровнем моря, макс. | 5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание | |
| Проектирование | Программирование | |
| — KOP | Да | |
| — FUP | Да | |
| — AWL | Да | |
| — SCL | Да | |
| — GRAPH | Да | |
| Защита ноу-хау | ||
| Защита программ пользователя/защита паролем | Да | |
| Защита от копирования | Да | |
| Защита блоков | Да | |
| Защита доступа | ||
| защита конфиденциальных конфигурационных параметров | Да | |
| Пароль для дисплея | Да | |
| Степень защиты: защита от записи | Да | |
| Степень защиты: защита от записи/чтения | Да | |
| Степень защиты: полная защита | Да | |
| Контроль времени цикла | ||
| нижний предел | настраиваемое минимальное время цикла | |
| верхний предел | задаваемое максимальное время цикла | |
| Размеры | Ширина | 35 mm |
| Высота | 147 mm | |
| Глубина | 129 mm | |
| Массы | Масса, прибл. | 405 g |
Характеристики 6ES7511-1AK02-0AB0
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара 6ES7511-1AK02-0AB0 Siemens - SIMATIC S7-1500, центральный процессор CPU 1511-1 PN на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Наличие в магазинах
Магазин и адрес
Режим работы
Телефон
Доступность
Склад Алматы
г. Алматы, ул. Казыбаева, 3/3, пом. 11
Пн.-Пт. 10:00-17:00
+7(776)990-55-56
Под заказ: 3-7 дней
Отзывы
Отзывы не найдены
