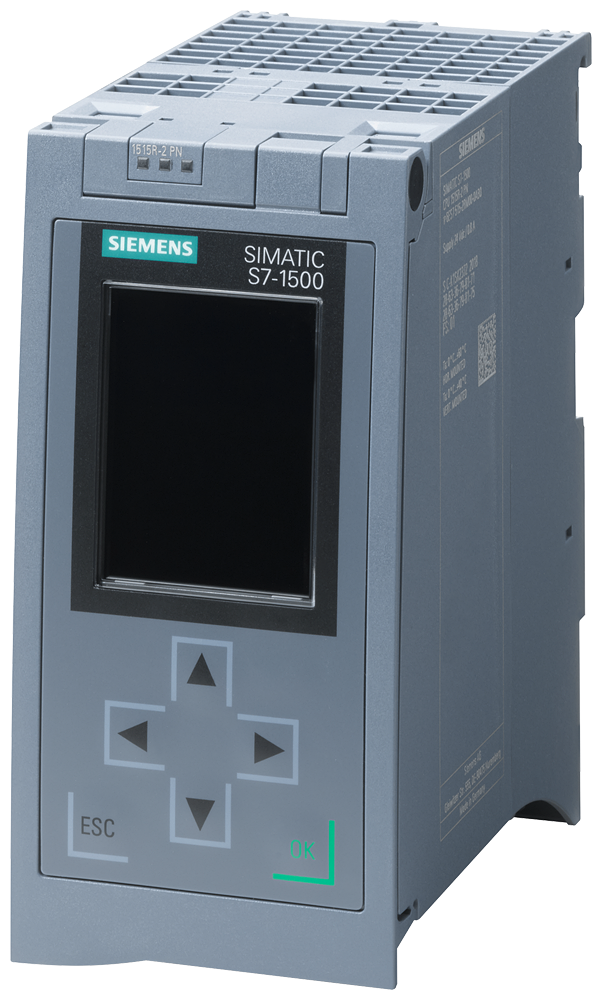

Описание 6ES7515-2RM00-0AB0
| Общая информация | Обозначение типа продукта | ЦП 1515R-2 PN |
|---|---|---|
| Функциональный стандарт HW | FS01 | |
| Версия микропрограммного обеспечения | V2.9 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |
| Режим тактовой синхронизации | Нет | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V17 (МПО V2.9)/ V16 (МПО V2.8)/ V15.1 (МПО V2.6) | |
| Дисплей | Диагональ экрана [см] | 6,1 cm |
| Элементы управления | Число клавиш | 6 |
| Переключатель режимов работы | 1 | |
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Перемыкание при отказе сетевого питания и отключении напряжения | ||
| Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | |
| Входной ток | Потребление тока (номинальное) | 0,8 A |
| Макс. ток включения | 2,4 A | |
| I²t | 0,02 A²·s | |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 6,3 W |
| Запоминающее устройство | Число гнезд для карты памяти SIMATIC | 1 |
| Требуется карта памяти SIMATIC | Да | |
| Оперативное запоминающее устройство | ||
| встроенное (для программ) | 500 kbyte | |
| встроенное (для данных) | 3 Mbyte | |
| Память загрузки | ||
| вставная (карта памяти SIMATIC), макс. | 32 Gbyte | |
| Хранение в буфере | ||
| не требует обслуживания | Да | |
| Время обработки ЦП | нормальное время операций побитовой обработки | 60 ns |
| нормальное время операций со словами | 72 ns | |
| нормальное время выполнения операций арифметики с фиксированной точкой | 96 ns | |
| нормальное время выполнения операций с плавающей точкой | 384 ns | |
| Блоки ЦП | Число элементов (всего): | 8 000; Блоки (OB, FB, FC, DB) и UDTs |
| Блоки данных (DB) | ||
| Диапазон числовых значений | Диапазон числовых значений: от 1 до 59 999 | |
| Макс. размер | 3 Mbyte; при неоптимизированном доступе к узлам макс. размер БД составляет 64 килобайт | |
| Функциональные блоки (FB) | ||
| Диапазон числовых значений | 0 до 65 535 | |
| Макс. размер | 500 kbyte | |
| Функции (FC) | ||
| Диапазон числовых значений | 0 до 65 535 | |
| Макс. размер | 500 kbyte | |
| Организационные блоки (OB) | ||
| Макс. размер | 500 kbyte | |
| Число свободных организационных блоков циклического выполнения | 100 | |
| Число организационных блоков прерывания по времени | 20 | |
| Число организационных блоков прерываний с задержкой | 20 | |
| Число организационных блоков циклических прерываний | 20 | |
| Число организационных блоков аппаратного прерывания | 50 | |
| Число пусковых организационных блоков | 100 | |
| Число организационных блоков обработки асинхронных ошибок | 4 | |
| Число организационных блоков обработки синхронных ошибок | 2 | |
| Число организационных блоков обработки диагностических сигналов | 1 | |
| Глубина вложенности | ||
| на класс приоритета | 24 | |
| Счетчики, таймеры и их остаток | Счетчик S7 | |
| Число | 2 048 | |
| — настраивается | Да | |
| Счетчик IEC | ||
| Число | неограниченное число (ограничение только посредством ОЗУ) | |
| — настраивается | Да | |
| Таймеры S7 | ||
| Число | 2 048 | |
| — настраивается | Да | |
| Таймер IEC | ||
| Число | неограниченное число (ограничение только посредством ОЗУ) | |
| — настраивается | Да | |
| Области данных и их остаток | Остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 512 kbyte |
| Маркер | ||
| Макс. размер | 16 kbyte | |
| Число меток синхронизации | 8; 8 битов маркировки такта, собранные в одном байте маркировки такта | |
| Блоки управляющих данных | ||
| Настраиваемый остаток | Да | |
| Предварительно заданный остаток | Нет | |
| Локальные данные | ||
| на класс приоритета, макс. | 64 kbyte; макс. 16 Кбайт на блок | |
| Адресная область | Число модулей ввода-вывода | 4 096; макс. количество модулей / подмодули |
| Периферийная адресная область | ||
| Вводы | 32 kbyte; все входы включены в образ процесса | |
| Выводы | 32 kbyte; все выходы включены в образ процесса | |
| — Вводы (объем) | 8 kbyte | |
| — Выводы (объем) | 8 kbyte | |
| Частичный образ процесса | ||
| Макс. число частичных образов процесса | 32 | |
| Конфигурация аппаратного обеспечения | Число децентрализованных систем ввода-вывода | 1 |
| Число контроллеров ввода-вывода | ||
| встроенный | 1 | |
| Время | Часы | |
| Тип | Аппаратные часы | |
| Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C, норм. | |
| Макс. отклонение в день | 10 s; норм.: 2 с | |
| Счетчик рабочего времени | ||
| Число | 16 | |
| Синхронизация времени | ||
| поддерживается | Да | |
| на Ethernet по NTP | Да | |
| Интерфейсы | Число разъемов PROFINET | 2 |
| 1. интерфейс | Физические параметры интерфейсов | |
| RJ 45 (Ethernet) | Да; X1 | |
| Число портов | 2 | |
| встроенный коммутатор | Да | |
| Протоколы | ||
| IP-протокол | Да; IPv4 | |
| Контроллер PROFINET IO | Да | |
| Устройство ввода-вывода PROFINET | Нет | |
| Связь SIMATIC | Да; Только серверы | |
| Открытая связь IE | Да | |
| Интернет-сервер | Нет | |
| Резервирование среды передачи | Да | |
| Контроллер PROFINET IO | ||
| — Связь PG/OP | Да | |
| — Тактовая синхронизация | Нет | |
| — IRT | Нет | |
| — PROFIenergy | Да | |
| — Макс. число подключаемых устройств ввода-вывода | 64 | |
| — Время актуализации | Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввода-вывода и предполагаемого количества полезных данных | |
| — для тактового импульса передачи 1 мс | от 1 мс до 512 мс | |
| 2. интерфейс | Физические параметры интерфейсов | |
| RJ 45 (Ethernet) | Да; X2 | |
| Число портов | 1 | |
| встроенный коммутатор | Нет | |
| Протоколы | ||
| IP-протокол | Да; IPv4 | |
| Контроллер PROFINET IO | Нет | |
| Устройство ввода-вывода PROFINET | Нет | |
| Связь SIMATIC | Да; Только серверы | |
| Открытая связь IE | Да | |
| Интернет-сервер | Нет | |
| Резервирование среды передачи | Нет | |
| Физические параметры интерфейсов | RJ 45 (Ethernet) | |
| 100 Мбит/с | Да | |
| Автоматическое определение | Да | |
| Автоматическая коммутация | Да | |
| сеть Industrial Ethernet, светодиод состояния | Да | |
| Протоколы | PROFIsafe | Нет |
| Число соединений | ||
| Макс. число соединений | 108 | |
| Число соединений, резервируемых для ES/HMI/интернета | 10 | |
| Число соединений S7-маршрутизации | 16 | |
| Режим дублирования | ||
| — MRP | Да; MRP-Automanager согласно IEC 62439-2 Edition 2.0 | |
| — Межкомпонентное соединение MRP, поддерживается | Да; как абонент кольцевой сети MRP согласно IEC 62439-2, редакция 3.0 | |
| — MRPD | Нет | |
| — Нормальное время переключения в случае прерывания линии | 200 ms; PROFINET MRP | |
| — Макс. число абонентов в кольце | 50; Однако рекомендуется лишь 16 | |
| Связь SIMATIC | ||
| Связь PG/OP | Да; предварительно настроено шифрование с помощью TLS V1.3 | |
| S7-маршрутизация | Да | |
| S7-связь, в качестве сервера | Да | |
| S7-связь, в качестве клиента | Нет | |
| Открытая связь IE | ||
| TCP/IP | Да | |
| — Макс. размер данных | 64 kbyte | |
| — Несколько пассивных соединений на порт, поддерживается | Да | |
| ISO-on-TCP (RFC1006) | Да | |
| — Макс. размер данных | 64 kbyte | |
| UDP | Да | |
| — Макс. размер данных | 2 kbyte; 1 472 байт при UDP Broadcast | |
| — UDP-Multicast | Да; Макс. 5 цепей Multicast | |
| DHCP | Нет | |
| DNS | Да | |
| SNMP | Да | |
| DCP | Да | |
| LLDP | Да | |
| Интернет-сервер | ||
| HTTP | Нет | |
| HTTPS | Нет | |
| OPC UA | ||
| OPC UA Client | Нет | |
| OPC UA Server | Нет | |
| Другие протоколы | ||
| MODBUS | Да; MODBUS TCP | |
| Тактовая синхронизация | Равноудаленность | Нет |
| Функции оповещения S7 | Макс. число запрашиваемых станций для функций оповещения | 64 |
| Программные сообщения | Да | |
| Количество конфигурируемых программных сообщений, макс. | 10 000; Программные сообщения генерируются в модуле Program_Alarm, ProDiag или GRAPH | |
| Количество загружаемых программных сообщений в режиме RUN, макс. | 5 000 | |
| Количество одновременно активных сообщений, макс. | ||
| Количество программных сообщений | 800 | |
| Количество сообщений для диагностики системы | 200 | |
| Функции испытания и ввода в эксплуатацию | Общий ввод в эксплуатацию (Team Engineering) | Нет |
| Блок состояния | Да; до 8 одновременно | |
| Одиночный шаг | Нет | |
| Число контрольных точек | 8; Точки останова поддерживаются только в состоянии RUN-Solo | |
| Состояние/управление | ||
| Переменные состояние/управления | Да | |
| Переменные | входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики | |
| Макс. число переменных | ||
| — из них переменных состояния, макс. | 200; на запрос | |
| — из них переменных управления, макс. | 200; на запрос | |
| Принудительное исполнение | ||
| Принудительное исполнение | Да | |
| Принудительное исполнение, переменные | Периферийные входы/выходы | |
| Макс. число переменных | 200 | |
| Диагностический буфер | ||
| есть | Да | |
| Макс. число элементов | 3 200 | |
| — из них устойчивых к отказу сети | 500 | |
| Слежения | ||
| Количество слежений с возможностью проектирования | 4 | |
| Объем памяти на слежение, макс. | 512 kbyte | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностический светодиодный индикатор | |
| Светодиод RUN/STOP | Да | |
| Светодиод ERROR | Да | |
| Светодиод MAINT | Да | |
| Индикатор соединения LINK TX/RX | Да | |
| Поддерживаемые технологические объекты | Управление перемещениями | Нет |
| Регулятор | ||
| PID_Compact | Да; универсальный ПИД-регулятор со встроенными функциями оптимизации | |
| PID_3Step | Да; ПИД-регулятор со встроенными функциями оптимизации для клапанов | |
| PID-Temp | Да; ПИД-регулятор со встроенными функциями оптимизации для температуры | |
| Счет и измерение | Да | |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| горизонтальный настенный монтаж, мин. | 0 °C | |
| горизонтальный настенный монтаж, макс. | 60 °C; Дисплей: 50 ℃; при норм. рабочей температуре 50 ℃ дисплей отключается | |
| вертикальный настенный монтаж, мин. | 0 °C | |
| вертикальный настенный монтаж, макс. | 40 °C; Дисплей: 40 ℃; если рабочая температура превышает нормальную температуру 40 ℃, то дисплей отключается | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -40 °C | |
| макс. | 70 °C | |
| Высота при эксплуатации относительно уровня моря | ||
| Высота места установки над уровнем моря, макс. | 5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание | |
| Проектирование | Программирование | |
| — KOP | Да | |
| — FUP | Да | |
| — AWL | Да | |
| — SCL | Да | |
| — CFC | Нет | |
| — GRAPH | Да | |
| Защита ноу-хау | ||
| Защита программ пользователя/защита паролем | Да | |
| Защита от копирования | Нет | |
| Защита блоков | Да | |
| Защита доступа | ||
| защита конфиденциальных конфигурационных параметров | Да | |
| Пароль для дисплея | Да | |
| Степень защиты: защита от записи | Да | |
| Степень защиты: защита от записи/чтения | Да | |
| Степень защиты: полная защита | Да | |
| Контроль времени цикла | ||
| нижний предел | настраиваемое минимальное время цикла | |
| верхний предел | задаваемое максимальное время цикла | |
| Размеры | Ширина | 70 mm |
| Высота | 147 mm | |
| Глубина | 129 mm | |
| Массы | Масса, прибл. | 830 g |
