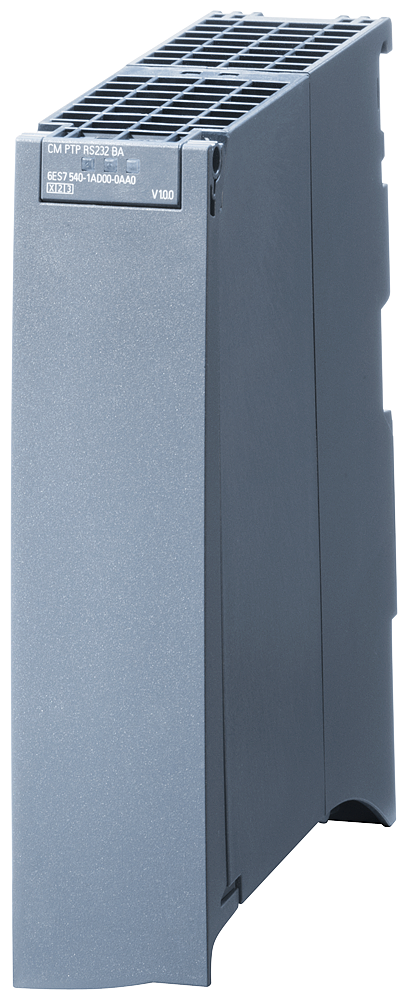

6ES7540-1AD00-0AA0 Siemens - Коммуникационный модуль cm ptp RS232 ba для последовательного подключения
₸206 473
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 6ES7540-1AD00-0AA0
| Общая информация | Обозначение типа продукта | Коммуникационный модуль для двухточечного соединения RS 232 BA |
|---|---|---|
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M 0 | |
| Быстрый запуск (Fast Startup) | Да | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V12/V12 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP2 с файлом GSD | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | - / - | |
| PROFINET, версия не ниже GSD/GSD-Revision | V2.3 | |
| Вид конструкции/монтаж | Монтаж на шины | Да; Профильная шина S7-1500 |
| Входной ток | Потребление тока (номинальное) | 50 mA; из шины на задней стенке |
| Мощность | Потребляемая мощность шины на задней стенке | 0,75 W |
| Рассеиваемая мощность | Нормальная рассеиваемая мощность | 0,6 W |
| Адресная область | Адресное пространство на модуль | |
| Вводы | 8 byte | |
| Физические параметры интерфейсов | RS 232 | |
| Макс. скорости передачи данных | 19,2 kbit/s | |
| Макс. длина провода | 15 m | |
| Сопроводительные сигналы RS 232 | RTS, CTS, DTR, DSR, RI, DCD | |
| Протоколы | Встроенные протоколы | |
| — Макс. длина телеграммы | 1 kbyte | |
| — Битов на символ | 7 или 8 | |
| — Количество стоповых битов | 1 или 2 бит | |
| — Контроль по четкости | нет, четные, нечетные, всегда 1, всегда 0, любые | |
| — Макс. длина телеграммы | 1 kbyte | |
| — Битов на символ | 7 или 8 | |
| — Количество стоповых битов | 1 или 2 бит | |
| — Контроль по четкости | нет, четные, нечетные, всегда 1, всегда 0, любые | |
| Буфер телеграмм | ||
| Буферный накопитель для телеграмм | 2 kbyte | |
| Число телеграмм, сохраняемых в буфере | 255 | |
| Аварийные сигналы/диагностика/информация о состоянии | Диагностическая функция | Да |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Аварийный сигнал процесса | Нет | |
| Диагностика | ||
| Обрыв провода | Да | |
| Диагностический светодиодный индикатор | ||
| Светодиод RUN | Да; зеленые светодиоды | |
| Светодиод ERROR | Да; красный светодиод | |
| получение RxD | Да; желтые светодиоды | |
| Отправка TxD | Да; желтые светодиоды | |
| Гальваническая развязка | между шиной на задней стенке и интерфейсом | Да |
| Изоляция | Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) |
| Окружающие условия | Температура окружающей среды при эксплуатации | |
| горизонтальный настенный монтаж, мин. | 0 °C | |
| горизонтальный настенный монтаж, макс. | 60 °C | |
| вертикальный настенный монтаж, мин. | 0 °C | |
| вертикальный настенный монтаж, макс. | 40 °C | |
| Высота при эксплуатации относительно уровня моря | ||
| Высота места установки над уровнем моря, макс. | 5 000 m; ограничения по высоте над уровнем моря >2 000 м, см. системное руководство ET 200MP | |
| Децентрализованный режим работы | на SIMATIC S7-300 | Да |
| на SIMATIC S7-400 | Да | |
| на SIMATIC S7-1500 | Да | |
| на контроллере Standard PROFINET | Да | |
| Размеры | Ширина | 35 mm |
| Высота | 147 mm | |
| Глубина | 127 mm | |
| Массы | Масса, прибл. | 0,22 kg |
