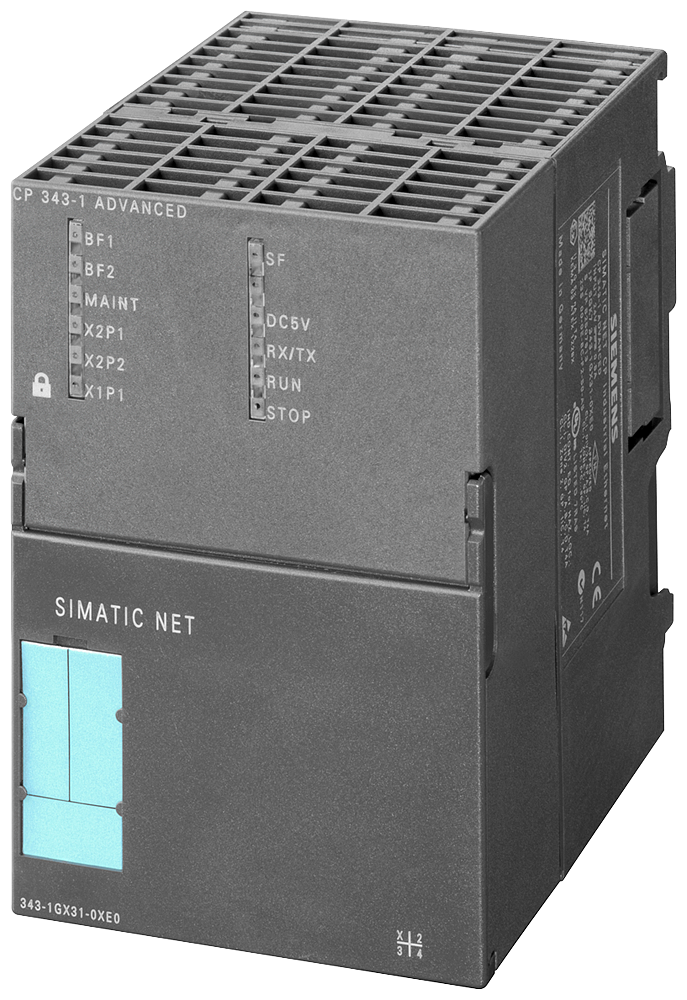

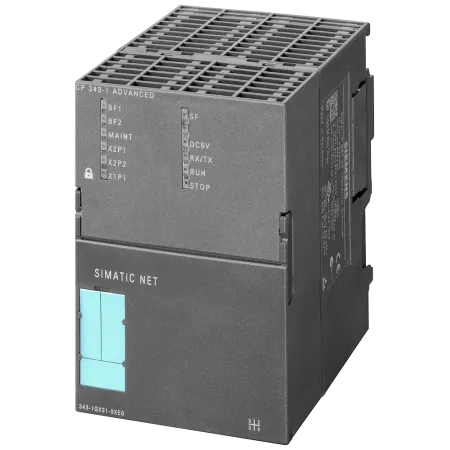

Описание 6GK7343-1GX31-0XE0
| скорость передачи | скорость передачи | |
|---|---|---|
| на интерфейсе 1 | 10 ... 1000 Mbit/s | |
| на интерфейсе 2 | 10 ... 100 Mbit/s | |
| интерфейсы | число интерфейсов / согласно стандарту Industrial Ethernet | 3 |
| число электрических соединений | ||
| на интерфейсе 1 / согласно стандарту Industrial Ethernet | 1 | |
| на интерфейсе 2 / согласно стандарту Industrial Ethernet | 2 | |
| для источника питания | 1 | |
| исполнение электрического соединения | ||
| на интерфейсе 1 / согласно стандарту Industrial Ethernet | Порт RJ45 | |
| на интерфейсе 2 / согласно стандарту Industrial Ethernet | Порт RJ45 | |
| исполнение электрического соединения | ||
| для источника питания | 2-контактный вставной клеммник | |
| исполнение сменного носителя информации | ||
| C-образный штекер | Да | |
| напряжение питания, потребляемый ток, мощность потерь | тип напряжения / напряжения питания | пост. ток |
| напряжение питания / 1 / от объединяющей шины | 5 V | |
| напряжение питания / внешний | 24 V | |
| напряжение питания / внешний / при постоянном токе / ном. значение | 24 V | |
| относительный положительный допуск / при постоянном токе / при 24 В | 20 % | |
| относительный отрицательный допуск / при постоянном токе / при 24 В | 15 % | |
| потребляемый ток | ||
| от объединяющей шины / при постоянном токе / при 5 В / типичный | 0,14 A | |
| от внешнего напряжения питания / при постоянном токе / при 24 В / типичный | 0,48 A | |
| от внешнего напряжения питания / при постоянном токе / при 24 В / макс. | 0,62 A | |
| мощность потерь [Вт] | 14,7 W | |
| окружающие условия | окружающая температура | |
| при вертикальном монтаже / при эксплуатации | 0 ... 40 °C | |
| при горизонтальном монтаже / при эксплуатации | 0 ... 60 °C | |
| при хранении | -40 ... +70 °C | |
| при транспортировке | -40 ... +70 °C | |
| относительная атмосферная влажность | ||
| при 25 °C / без конденсации / при эксплуатации / макс. | 95 % | |
| степень защиты IP | IP20 | |
| конструкция, размеры и масса | формат модуля | Компактный узел |
| ширина | 80 mm | |
| высота | 125 mm | |
| глубина | 120 mm | |
| масса нетто | 0,45 kg | |
| вид креплений | ||
| монтаж на профильной шине для S7-300 | Да | |
| паспортные параметры / открытая связь | число возможных соединений / для открытой связи / с помощью модулей SEND/RECEIVE / макс. | 16 |
| объем данных | ||
| как полезные данные каждого соединения ISO / для открытой связи / с помощью модулей SEND/RECEIVE / макс. | 8 Kibyte | |
| как полезные данные каждого TSO на соединении TCP / для открытой связи / с помощью модулей SEND/RECEIVE / макс. | 8 Kibyte | |
| как полезные данные каждого соединения TCP / для открытой связи / с помощью модулей SEND/RECEIVE / макс. | 8 Kibyte | |
| как полезные данные каждого соединения UDP / для открытой связи IE / с помощью модулей SEND/RECEIVE / макс. | 2 Kibyte | |
| число абонентов многоадресной передачи | 16 | |
| паспортные параметры / связь S7 | число возможных соединений / для связи S7 | |
| макс. | 16 | |
| паспортные параметры / многопротокольный режим | число активных соединений / в многопротокольном режиме | 48 |
| паспортные параметры / функции IT | число возможных соединений | |
| как клиент / с помощью FTP / макс. | 10 | |
| как сервер / с помощью FTP / макс. | 2 | |
| число возможных соединений | ||
| как сервер / с помощью HTTP / макс. | 4 | |
| как клиент электронной почты / макс. | 1 | |
| объем данных / как полезные данные для электронной почты / макс. | 8 Kibyte | |
| емкость памяти / пользовательской памяти | ||
| как файловая система флеш-памяти | 28 Mibyte | |
| как RAM | 30 Mibyte | |
| число возможных циклов записи / ячеек флеш-памяти | 100000 | |
| паспортные параметры / связь PROFINET / как контроллер ввода-вывода PN | функция изделия / контроллер PROFINET IO | Да |
| число устройств ввода-вывода PN / на контроллере PROFINET IO / пригодный к работе / всего | 128 | |
| число устройств PN IO IRT / на контроллере PROFINET IO / пригодный к работе | 128 | |
| число внешних ветвей ввода/вывода PN / при PROFINET / на каждую монтажную стойку | 1 | |
| объем данных | ||
| как полезные данные для входных переменных / как контроллер PROFINET IO / макс. | 4 Kibyte | |
| как полезные данные для выходных переменных / как контроллер PROFINET IO / макс. | 4 Kibyte | |
| как полезные данные для входных переменных каждого устройства ввода-вывода PN / как контроллер PROFINET IO / макс. | 1433 byte | |
| как полезные данные для выходных переменных каждого устройства ввода-вывода PN / как контроллер PROFINET IO / макс. | 1433 byte | |
| как полезные данные для входных переменных каждого устройства ввода-вывода PN / на каждый субмодуль как контроллер PROFINET IO / макс. | 240 byte | |
| как полезные данные для выходных переменных каждого устройства ввода-вывода PN / на каждый субмодуль как контроллер PROFINET IO / макс. | 240 byte | |
| паспортные параметры / связь PROFINET / как устройство ввода-вывода PN | функция изделия / устройство PROFINET IO | Да |
| объем данных | ||
| как полезные данные для входных переменных / как устройство PROFINET IO / макс. | 1024 byte | |
| как полезные данные для выходных переменных / как устройство PROFINET IO / макс. | 1024 byte | |
| как полезные данные для входных переменных / на каждый субмодуль как устройство PROFINET IO | 240 byte | |
| как полезные данные для выходных переменных / на каждый субмодуль как устройство PROFINET IO | 240 byte | |
| как полезные данные для диапазона согласованности каждого субмодуля | 240 byte | |
| число субмодулей / на каждое устройство PROFINET IO | 32 | |
| паспортные параметры / PROFINET CBA | число дистанционно соединяемых абонентов / при PROFINET CBA | 64 |
| число соединений / при PROFINET CBA / всего | 1000 | |
| объем данных | ||
| как полезные данные для цифровых входов / при PROFINET CBA / макс. | 8 Kibyte | |
| как полезные данные для цифровых выходов / при PROFINET CBA / макс. | 8 Kibyte | |
| как полезные данные для массивов и типов данных / при ациклической передаче / при PROFINET CBA / макс. | 8 Kibyte | |
| как полезные данные для массивов и типов данных / при PROFINET CBA / при циклической передаче / макс. | 250 byte | |
| как полезные данные для массивов и типов данных / при PROFINET CBA / при локальном соединении / макс. | 2400 byte | |
| паспортные параметры / PROFINET CBA / дистанционное соединение / с ациклической передачей | время обновления / дистанционных соединений / при ациклической передаче / при PROFINET CBA | 100 ms |
| число дистанционных соединений с входными переменными / при ациклической передаче / при PROFINET CBA / макс. | 128 | |
| число дистанционных соединений с выходными переменными / при ациклической передаче / при PROFINET CBA / макс. | 128 | |
| объем данных | ||
| как полезных данных для дистанционных соединений с входными переменными / при ациклической передаче / при PROFINET CBA | 8 Kibyte | |
| как полезных данных для дистанционных соединений с выходными переменными / при ациклической передаче / при PROFINET CBA | 8 Kibyte | |
| паспортные параметры / PROFINET CBA / дистанционное соединение / с циклической передачей | время обновления / дистанционных соединений / при циклической передаче / при PROFINET CBA | 8 ms |
| число дистанционных соединений с входными переменными / при PROFINET CBA / с циклической передачей / макс. | 200 | |
| число дистанционных соединений с выходными переменными / при циклической передаче / при PROFINET CBA / макс. | 200 | |
| объем данных | ||
| как полезных данных для дистанционных соединений с входными переменными / при циклической передаче / при PROFINET CBA / макс. | 2000 byte | |
| как полезных данных для дистанционных соединений с выходными переменными / при циклической передаче / при PROFINET CBA / макс. | 2000 byte | |
| паспортные параметры / PROFINET CBA / переменные HMI по PROFINET / ацикличный | число регистрируемых станций HMI / для переменных HMI / при ациклической передаче / при PROFINET CBA | 3 |
| время обновления / переменных HMI / при ациклической передаче / при PROFINET CBA | 500 ms | |
| число переменных HMI / при ациклической передаче / при PROFINET CBA / макс. | 200 | |
| объем данных / как полезные данные для переменных HMI / при ациклической передаче / при PROFINET CBA / макс. | 8 Kibyte | |
| паспортные параметры / PROFINET CBA / внутренние соединения устройства | число внутренних соединений / при PROFINET CBA / макс. | 256 |
| объем данных / внутренних соединений / при PROFINET CBA / макс. | 2400 byte | |
| паспортные параметры / PROFINET CBA / соединения с постоянными | число соединений с постоянными / при PROFINET CBA / макс. | 200 |
| объем данных / как полезные данные для соединений с постоянными / при PROFINET CBA / макс. | 4096 byte | |
| паспортные параметры / PROFINET CBA / прокси-функциональность PROFIBUS | функция изделия / при PROFINET CBA / прокси-функциональность PROFIBUS | Нет |
| паспортные параметры / телеуправление | протокол / поддерживается | |
| TCP/IP | Да | |
| функции изделия / управление, конфигурирование, проектирование | функция изделия / поддержка MIB | Да |
| протокол / поддерживается | ||
| SNMP v1 | Да | |
| SNMP v3 | Да | |
| DCP | Да | |
| LLDP | Да | |
| конфигурационное программное обеспечение | ||
| требуется | STEP7 V5.5 SP 2 HF1 или выше/STEP 7 Professional V12 (TIA Portal) или выше | |
| для PROFINET CBA / требуется | SIMATIC IMAP, с V3.0 SP 4 | |
| функция идентификации и техобслуживания | ||
| I&M0 - информация об устройстве | Да | |
| I&M1 - идентификатор установки/ места | Да | |
| функция изделия / поддерживается / идентификационная ссылка | Да; согласно МЭК 61406-1:2022 | |
| функции изделия / диагностика | функция изделия / веб-диагностика | Да |
| функции изделия / коммутатор | комплектация изделия / коммутатор | Да |
| функция изделия | ||
| с коммутационным управлением | Нет | |
| при IRT / коммутатор PROFINET IO | Да | |
| конфигурирование с помощью STEP 7 | Да | |
| функции изделия / резервирование | функция изделия | |
| кольцевое резервирование | Да | |
| менеджер резервирования | Да | |
| протокол / поддерживается / Media Redundancy Protocol (MRP) | Да | |
| функции изделия / безопасность | исполнение брандмауэра | Инспекция пакетов с хранением состояния |
| функция изделия / при соединении VPN | IPSec | |
| вид алгоритмов шифрования / при соединении VPN | AES-256, AES-192, AES-128, 3DES-168, DES-56 | |
| вид технологии контроля подлинности / при соединении VPN | Preshared Key (PSK), сертификаты X.509v3 | |
| вид алгоритмов хеширования / при соединении VPN | MD5, SHA-1 | |
| число возможных соединений / при соединении VPN | 32 | |
| функция изделия | ||
| защита паролем для веб-приложений | Да | |
| список управления доступом (ACL) - на основе IP | Да | |
| список управления доступом (ACL) - на основе IP для ПЛК/маршрутизации | Да | |
| отключение ненужных сервисов | Да | |
| блокировка связи с помощью физических портов | Да | |
| журнал неправомерного доступа | Нет | |
| функции изделия / время | функция изделия / поддержка SICLOCK | Да |
| функция изделия / передача синхронизации времени | Да | |
| протокол / поддерживается | ||
| NTP | Да | |
| нормы, спецификации, допуски | сертификат соответствия / маркировка CE | Да |
| сертификат соответствия / маркировка UKCA | Да | |
| сертификат соответствия / допуск KC | Да | |
| сертификат соответствия / Regulatory Compliance Mark (RCM) | Да | |
| сертификат соответствия / соответствие RoHS | Да | |
| сертификат соответствия / допуск EAC | Да | |
| нормы, спецификации, допуски / опасные окружающие условия / заголовок | сертификат соответствия / ATEX | Да |
| сертификат соответствия / МЭК Ex | Да | |
| сертификат соответствия / допуск ULhazloc | Да | |
| сертификат соответствия / CCC / для взрывоопасных зон согласно стандарту GB | Да | |
| сертификат соответствия / допуск FM | Да | |
| нормы, спецификации, допуски / классификация судов / заголовок | общество классификации судов / Polski Rejestr Statkow (PRS) | Да |
| нормы, спецификации, допуски / экологический сертификат изделия | экологический сертификат изделия | Да |
| потенциал парникового эффекта [CO2 eq] | ||
| всего | 153,09999 kg | |
| в процессе производства | 26,4 kg | |
| при эксплуатации | 126,16 kg | |
| по истечении срока службы | 0,54 kg | |
| дополнительная информация / веб-ссылки | интернет-ссылка | |
| к веб-сайту: помощь при выборе проводов и штекеров | https://support.industry.siemens.com/cs/ww/de/view/109766358 | |
| на веб-страницу: ассистент выбора TIA Selection Tool | https://www.siemens.com/tstcloud | |
| на веб-сайт: промышленная связь | https://www.siemens.com/simatic-net | |
| на веб-страницу: SiePortal | https://sieportal.siemens.com/ | |
| на веб-сайт: база данных изображений | https://www.automation.siemens.com/bilddb | |
| на веб-сайт: менеджер скачивания CAx | https://siemens.com/cax | |
| на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |
| сведения о безопасности | информация о безопасности | Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7) |
