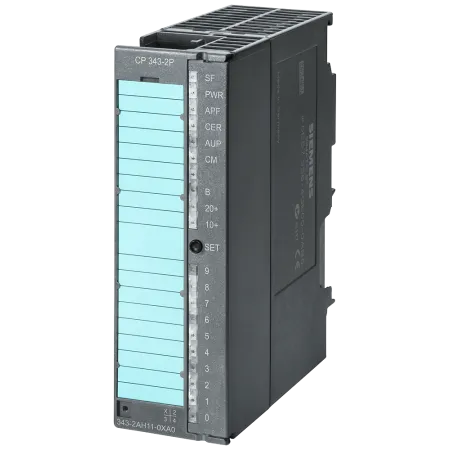

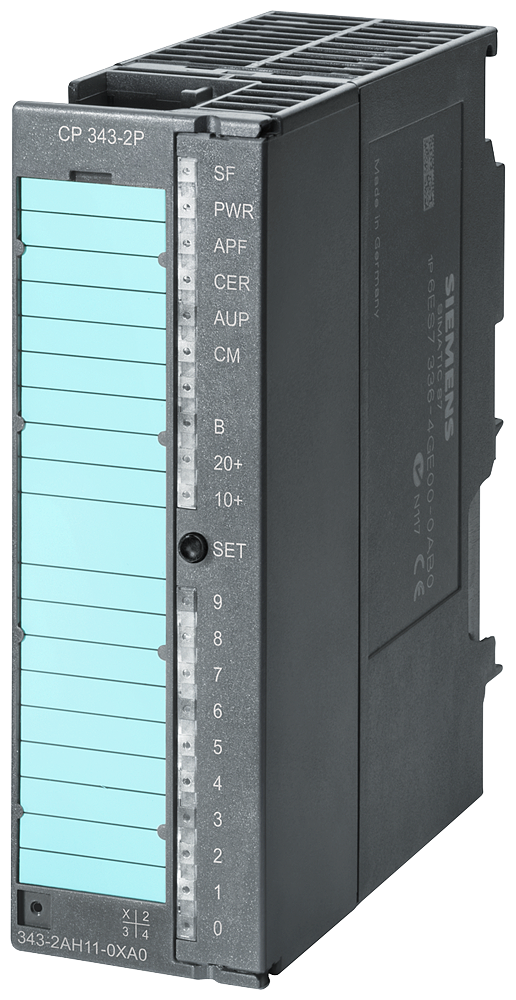

Описание 6GK7343-2AH11-0XA0
| Общие технические данные | наименование изделия | AS-Interface Master |
|---|---|---|
| наименование типа изделия | CP 343-2 P (AS-i V 3.0) | |
| степень защиты IP | IP20 | |
| исполнение электрического соединения интерфейса AS | передний штекер S7-300, 20-полюсный | |
| тип источника питания | через кросс-плату | |
| потребляемый ток | ||
| из профильных кабелей интерфейса AS | ||
| — при 30 В макс. | 100 | |
| от объединяющей шины макс. | 200 | |
| мощность потерь [Вт] | 4 | |
| напряжение развязки расчетное значение | 500 | |
| характеристика изделия поддержка резервирования | Да | |
| примечание | В соединении с избыточным IM153 | |
| функция изделия пригоден для питания AS-i 24 В | Да | |
| примечание | от выпуска 2 / встроенная программа V3.1 | |
| функция изделия | ||
| веб-управление | Нет | |
| диагностика по электронной почте | Нет | |
| гальваническая развязка | Да | |
| исполнение индикатора | ||
| как индикация состояния с помощью светодиодов | RUN, APF, CER, AUP, CM, SF | |
| способ проектирования интерфейса AS | кнопка установки на приборе, STEP7, командный интерфейс | |
| Связь/ протокол | версия спецификации интерфейса AS | V 3.0 |
| профиль ведущего интерфейса AS поддерживается | M4 (согласно спецификации интерфейса AS V 3.0) | |
| способ передачи данных | кросс-плата S7-300 / ET 200M | |
| число модулей на каждый CPU макс. примечание | Ограничение только потреблением тока из кросс-платы | |
| число интерфейсов | ||
| как интерфейс AS | 1 | |
| согласно RS 485 | 0 | |
| согласно стандарту Industrial Ethernet | 0 | |
| согласно PROFINET | 0 | |
| согласно Wireless | 0 | |
| согласно USB | 0 | |
| прочие | 0 | |
| компонент изделия оптический интерфейс | Нет | |
| протокол поддерживается | ||
| протокол ASIsafe (Safety at work) | Нет | |
| протокол PROFIsafe | Нет | |
| PROFIBUS | Нет | |
| протокол PROFINET IO | Нет | |
| протокол PROFINET CBA | Нет | |
| TCP/IP | Нет | |
| SNMP | Нет | |
| стандарт беспроводной связи ИИЭР 802.11 | Нет | |
| Входы/ Выходы | число входов для интерфейса AS макс. | 496 |
| число выходов для интерфейса AS макс. | 496 | |
| число устройств AS-i на каждый интерфейс AS макс. | 62 | |
| время цикла шины интерфейса AS | ||
| для 31 устройств | 5 | |
| для 62 устройств | 10 | |
| доступ к данным цифровых входов/выходов | об отображении процесса/периферийных адресах | |
| доступ к данным аналоговых входов/выходов | о переносе набора данных | |
| Данные по механике | ширина | 40 |
| высота | 125 | |
| глубина | 120 | |
| вид креплений | профильная шина S7 | |
| формат модуля | модульная система S7-300 | |
| Условия окружающей среды | окружающая температура | |
| при монтаже на горизонтальную профильную шину при эксплуатации | 0 ... 60 | |
| при монтаже на вертикальную профильную шину при эксплуатации | 0 ... 40 | |
| при транспортировке | -40 ... +70 | |
| при хранении | -40 ... +70 | |
| относительная атмосферная влажность при 25 °C при эксплуатации макс. | 95 | |
| высота над уровнем моря при высоте над уровнем моря макс. | 2 000 | |
| Безопасность | пригодность к использованию противоаварийная функция | Нет |
| маркировка взрывозащиты для искробезопасности сопряженного оборудования | ||
| EEx ia | Нет | |
| EEx ib | Нет | |
| категория взрывозащиты для газа | II 3 G Ex ec IIC T4 Gc | |
| категория взрывозащиты для пыли | нет |
