Описание 6GK7343-5FA01-0XE0
| скорость передачи | скорость передачи | |
|---|---|---|
| на интерфейсе 1 / согласно PROFIBUS | 9,6 kbit/s ... 12 Mbit/s | |
| интерфейсы | число интерфейсов / согласно стандарту Industrial Ethernet | 0 |
| число электрических соединений | ||
| на интерфейсе 1 / согласно PROFIBUS | 1 | |
| для источника питания | 1 | |
| исполнение электрического соединения | ||
| на интерфейсе 1 / согласно PROFIBUS | 9-контактное гнездо Sub-D (RS 485) | |
| для источника питания | 4-контактный клеммник | |
| напряжение питания, потребляемый ток, мощность потерь | тип напряжения / напряжения питания | пост. ток |
| напряжение питания / 1 / от объединяющей шины | 5 V | |
| напряжение питания | 24 V | |
| напряжение питания / внешний | 24 V | |
| напряжение питания / внешний / при постоянном токе / ном. значение | 24 V | |
| относительный положительный допуск / при постоянном токе / при 24 В | 20 % | |
| относительный отрицательный допуск / при постоянном токе / при 24 В | 15 % | |
| потребляемый ток | ||
| от объединяющей шины / при постоянном токе / при 5 В / типичный | 0,15 A | |
| от внешнего напряжения питания / при постоянном токе / при 24 В / типичный | 0,25 A | |
| мощность потерь [Вт] | 5 W | |
| окружающие условия | окружающая температура | |
| при эксплуатации | 0 ... 60 °C | |
| при хранении | -40 ... +70 °C | |
| при транспортировке | -40 ... +70 °C | |
| относительная атмосферная влажность | ||
| при 25 °C / без конденсации / при эксплуатации / макс. | 95 % | |
| степень защиты IP | IP20 | |
| конструкция, размеры и масса | формат модуля | Компактный узел S7-300 одинарной ширины |
| ширина | 40 mm | |
| высота | 125 mm | |
| глубина | 120 mm | |
| масса нетто | 0,3 kg | |
| вид креплений | ||
| монтаж на профильной шине для S7-300 | Да | |
| характеристики, функции, компоненты изделия / общий | число модулей | |
| на каждый CPU / макс. | 4 | |
| паспортные параметры / открытая связь | число возможных соединений / для открытой связи / с помощью модулей SEND/RECEIVE / макс. | 16 |
| объем данных | ||
| как полезные данные каждого соединения / для открытой связи / с помощью модулей SEND/RECEIVE / макс. | 240 byte | |
| паспортные параметры / функции FMS | число возможных соединений / для соединения FMS / макс. | 16 |
| объем данных / переменных | ||
| при запросе READ / макс. | 237 byte | |
| при запросе WRITE и REPORT / макс. | 233 byte | |
| число переменных | ||
| проектируемый от сервера до абонента FMS | 256 | |
| с возможностью зарядки от сервера на абоненте FMS | 256 | |
| паспортные параметры / связь S7 | число возможных соединений / для связи S7 | |
| макс. | 16 | |
| паспортные параметры / многопротокольный режим | число активных соединений / в многопротокольном режиме | 48 |
| паспортные параметры / телеуправление | протокол / поддерживается | |
| TCP/IP | Нет | |
| функции изделия / управление, конфигурирование, проектирование | конфигурационное программное обеспечение | |
| требуется | STEP 7 с V5.1 SP 3 и NCM S7 для PROFIBUS | |
| нормы, спецификации, допуски | сертификат соответствия / маркировка CE | Да |
| сертификат соответствия / маркировка UKCA | Да | |
| сертификат соответствия / Regulatory Compliance Mark (RCM) | Да | |
| сертификат соответствия / соответствие RoHS | Да | |
| сертификат соответствия / допуск EAC | Да | |
| нормы, спецификации, допуски / опасные окружающие условия / заголовок | сертификат соответствия / ATEX | Да |
| сертификат соответствия / МЭК Ex | Да | |
| сертификат соответствия / допуск ULhazloc | Да | |
| сертификат соответствия / CCC / для взрывоопасных зон согласно стандарту GB | Да | |
| нормы, спецификации, допуски / классификация судов / заголовок | общество классификации судов / Polski Rejestr Statkow (PRS) | Да |
| нормы, спецификации, допуски / экологический сертификат изделия | экологический сертификат изделия | Да |
| потенциал парникового эффекта [CO2 eq] | ||
| всего | 229,03 kg | |
| в процессе производства | 17,48 kg | |
| при эксплуатации | 211,19999 kg | |
| по истечении срока службы | 0,35 kg | |
| дополнительная информация / веб-ссылки | интернет-ссылка | |
| к веб-сайту: помощь при выборе проводов и штекеров | https://support.industry.siemens.com/cs/ww/de/view/109766358 | |
| на веб-страницу: ассистент выбора TIA Selection Tool | https://www.siemens.com/tstcloud | |
| на веб-сайт: промышленная связь | https://www.siemens.com/simatic-net | |
| на веб-страницу: SiePortal | https://sieportal.siemens.com/ | |
| на веб-сайт: база данных изображений | https://www.automation.siemens.com/bilddb | |
| на веб-сайт: менеджер скачивания CAx | https://siemens.com/cax | |
| на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |
| сведения о безопасности | информация о безопасности | Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7) |
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»

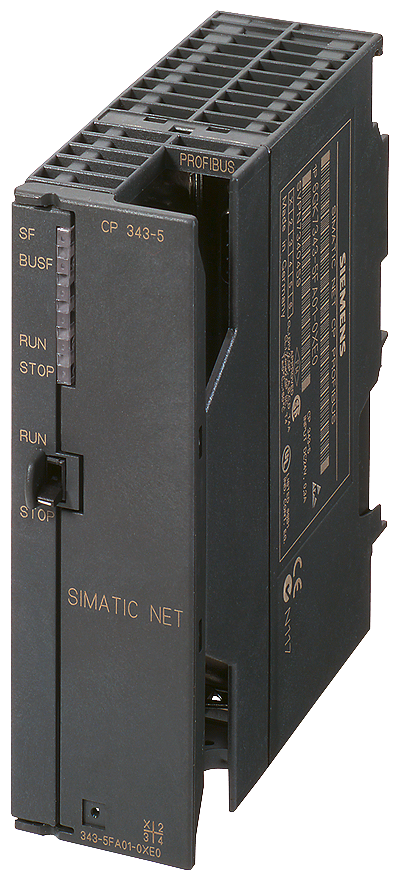

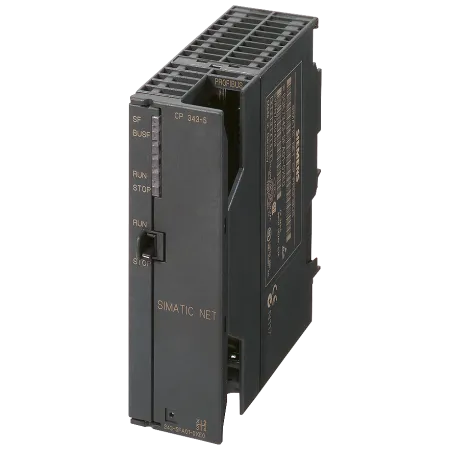

«Описание товара 6GK7343-5FA01-0XE0 Siemens - Cp 343-5, коммуникац. процессор для подкл. S7-300 к profibus-fms: 1 x RS485 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
