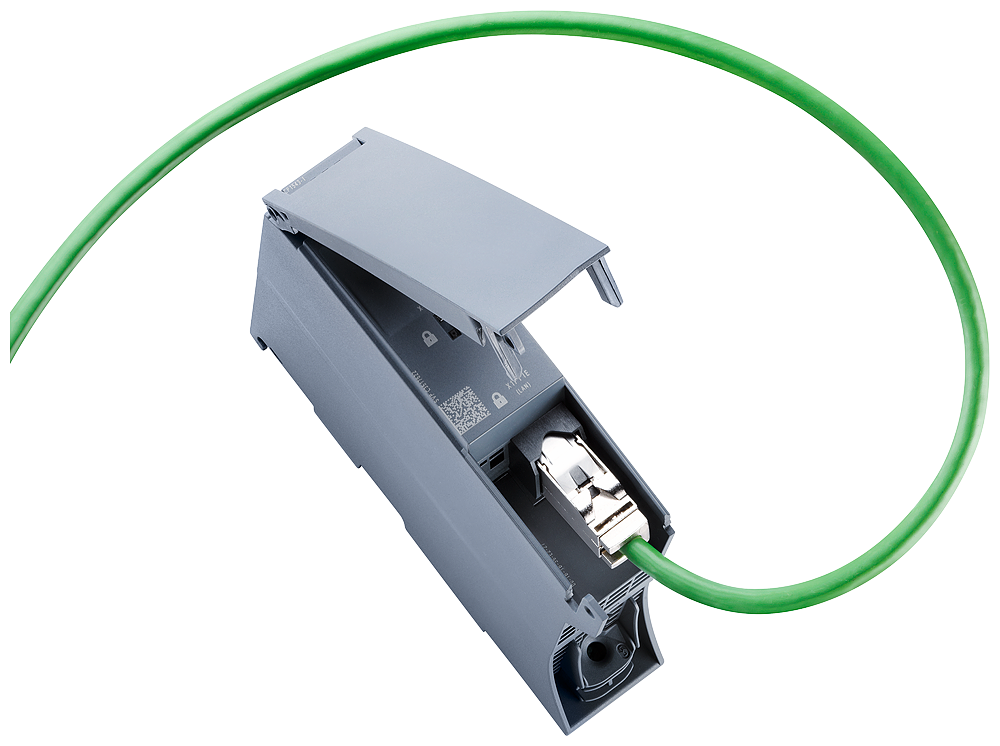

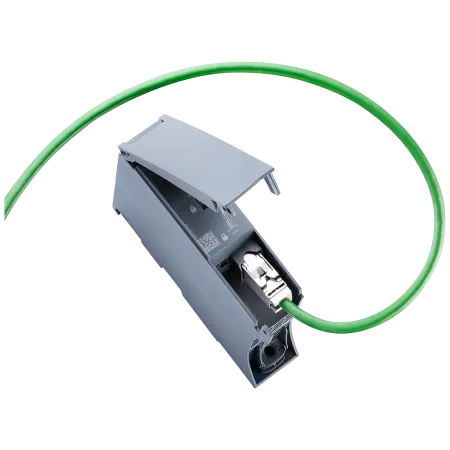

6GK7543-1AX00-0XE0 Siemens - Коммуникационный процессор CP 1543 для S7-1500 (Industrial Ethernet: TCP/IP
₸1 781 682
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 6GK7543-1AX00-0XE0
| скорость передачи | скорость передачи | |
|---|---|---|
| на интерфейсе 1 | 10 ... 1000 Mbit/s | |
| интерфейсы | число интерфейсов / согласно стандарту Industrial Ethernet | 1 |
| число электрических соединений | ||
| на интерфейсе 1 / согласно стандарту Industrial Ethernet | 1 | |
| исполнение электрического соединения | ||
| на интерфейсе 1 / согласно стандарту Industrial Ethernet | Порт RJ45 | |
| напряжение питания, потребляемый ток, мощность потерь | тип напряжения / напряжения питания | пост. ток |
| напряжение питания / 1 / от объединяющей шины | 15 V | |
| относительный симметричный допуск / при постоянном токе | ||
| при DC | 3 % | |
| потребляемый ток | ||
| от объединяющей шины / при постоянном токе / при DC / типичный | 0,35 A | |
| мощность потерь [Вт] | 5,3 W | |
| окружающие условия | окружающая температура | |
| при вертикальном монтаже / при эксплуатации | 0 ... 40 °C | |
| при горизонтальном монтаже / при эксплуатации | 0 ... 60 °C | |
| при хранении | -40 ... +70 °C | |
| при транспортировке | -40 ... +70 °C | |
| относительная атмосферная влажность | ||
| при 25 °C / без конденсации / при эксплуатации / макс. | 95 % | |
| степень защиты IP | IP20 | |

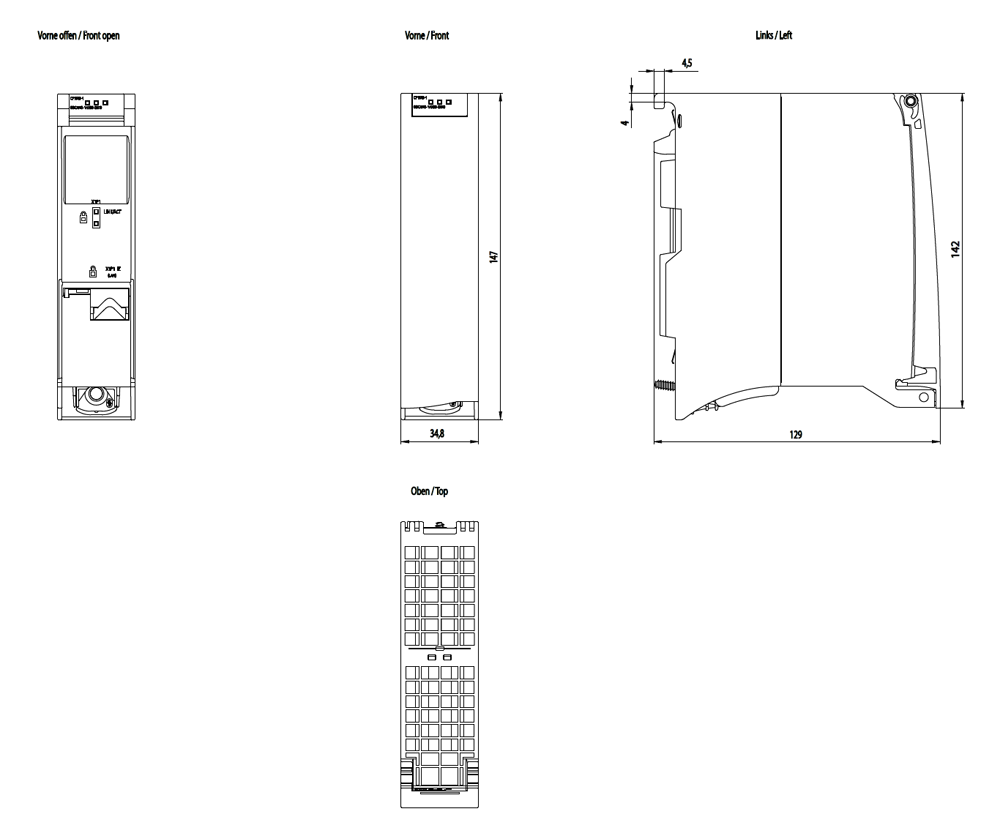

| конструкция, размеры и масса | формат модуля | Компактный узел S7-1500 одинарной ширины |
| ширина | 35 mm | |
| высота | 142 mm | |
| глубина | 129 mm | |
| масса нетто | 0,35 kg | |
| вид креплений | ||
| монтаж на профильной шине для S7-1500 | Да | |
| характеристики, функции, компоненты изделия / общий | число модулей | |
| на каждый CPU / макс. | 8 | |
| примечание | В зависимости от типа ЦП | |
| паспортные параметры / открытая связь | число возможных соединений / для открытой связи | |
| с помощью модулей Т / макс. | 118; В зависимости от верхнего предела системы | |
| объем данных | ||
| как полезные данные каждого TSO на соединении TCP / для открытой связи / с помощью модулей Т / макс. | 65536 byte | |
| число абонентов многоадресной передачи | 118 | |
| паспортные параметры / связь S7 | число возможных соединений / для связи S7 | |
| макс. | 118; В зависимости от верхнего предела системы | |
| паспортные параметры / многопротокольный режим | число активных соединений / в многопротокольном режиме | 118 |
| паспортные параметры / функции IT | число возможных соединений | |
| как клиент / с помощью FTP / макс. | 32 | |
| как сервер / с помощью FTP / макс. | 16 | |
| число возможных соединений | ||
| как сервер / с помощью HTTP / макс. | 4 | |
| как клиент электронной почты / макс. | 1 | |
| объем данных / как полезные данные для электронной почты / макс. | 64 Kibyte | |
| паспортные параметры / телеуправление | протокол / поддерживается | |
| TCP/IP | Да | |
| функции изделия / управление, конфигурирование, проектирование | функция изделия / поддержка MIB | Да |
| протокол / поддерживается | ||
| SNMP v1 | Да | |
| SNMP v3 | Да | |
| DCP | Да | |
| LLDP | Да | |
| конфигурационное программное обеспечение | ||
| требуется | STEP 7 Professional V14 (TIA Portal) или выше | |
| функция идентификации и техобслуживания | ||
| I&M0 - информация об устройстве | Да | |
| I&M1 - идентификатор установки/ места | Да | |
| функция изделия / поддерживается / идентификационная ссылка | Да; согласно МЭК 61406-1:2022 | |
| функции изделия / диагностика | функция изделия / веб-диагностика | Да; через ЦП S7-1500 |
| функции изделия / маршрутизация | сервис / маршрутизация / примечание | IP-маршрутизация до 1 Мбит/с |
| функция изделия | ||
| статический IP-роутинг | Да | |
| статический IP-роутинг IPv6 | Нет | |
| динамическая IP-маршрутизация | Нет | |
| динамическая IP-маршрутизация IPv6 | Нет | |
| протокол / поддерживается | ||
| RIP v1 | Нет | |
| RIPv2 | Нет | |
| RIPnG for IPv6 | Нет | |
| OSPFv2 | Нет | |
| OSPFv3 для IPv6 | Нет | |
| VRRP | Нет | |
| VRRP для IPv6 | Нет | |
| BGP | Нет | |
| PPP | Нет | |
| PPPoE по DSL | Нет | |
| функции изделия / безопасность | исполнение брандмауэра | Инспекция пакетов с хранением состояния |
| функция изделия / при соединении VPN | IPSec | |
| вид алгоритмов шифрования / при соединении VPN | AES-256, AES-192, AES-128, 3DES-168, DES-56 | |
| вид технологии контроля подлинности / при соединении VPN | Preshared Key (PSK), сертификаты X.509v3 | |
| число возможных соединений / при соединении VPN | 16 | |
| функция изделия | ||
| ИИЭР 802.1X (радиус) | Да | |
| защита паролем для веб-приложений | Нет | |
| список управления доступом (ACL) - на основе IP | Нет | |
| список управления доступом (ACL) - на основе IP для ПЛК/маршрутизации | Нет | |
| отключение ненужных сервисов | Да | |
| блокировка связи с помощью физических портов | Нет | |
| журнал неправомерного доступа | Да | |
| функции изделия / время | функция изделия / поддержка SICLOCK | Нет |
| функция изделия / передача синхронизации времени | Да | |
| протокол / поддерживается | ||
| NTP | Да | |
| нормы, спецификации, допуски | сертификат соответствия / маркировка CE | Да |
| сертификат соответствия / маркировка UKCA | Да | |
| сертификат соответствия / допуск cULus | Да | |
| сертификат соответствия / допуск KC | Да | |
| сертификат соответствия / Regulatory Compliance Mark (RCM) | Да | |
| сертификат соответствия / соответствие RoHS | Да | |
| сертификат соответствия / допуск EAC | Да | |
| нормы, спецификации, допуски / опасные окружающие условия / заголовок | сертификат соответствия / ATEX | Да |
| сертификат соответствия / МЭК Ex | Да | |
| сертификат соответствия / допуск ULhazloc | Да | |
| сертификат соответствия / CCC / для взрывоопасных зон согласно стандарту GB | Да | |
| сертификат соответствия / допуск FM | Да | |
| нормы, спецификации, допуски / экологический сертификат изделия | экологический сертификат изделия | Да |
| потенциал парникового эффекта [CO2 eq] | ||
| всего | 187,84999 kg | |
| в процессе производства | 21,24 kg | |
| при эксплуатации | 166,25999 kg | |
| по истечении срока службы | 0,35 kg | |
| дополнительная информация / веб-ссылки | интернет-ссылка | |
| к веб-сайту: помощь при выборе проводов и штекеров | https://support.industry.siemens.com/cs/ww/de/view/109766358 | |
| на веб-страницу: ассистент выбора TIA Selection Tool | https://www.siemens.com/tstcloud | |
| на веб-сайт: промышленная связь | https://www.siemens.com/simatic-net | |
| на веб-страницу: SiePortal | https://sieportal.siemens.com/ | |
| на веб-сайт: база данных изображений | https://www.automation.siemens.com/bilddb | |
| на веб-сайт: менеджер скачивания CAx | https://siemens.com/cax | |
| на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |
| сведения о безопасности | информация о безопасности | Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7) |
Характеристики 6GK7543-1AX00-0XE0
