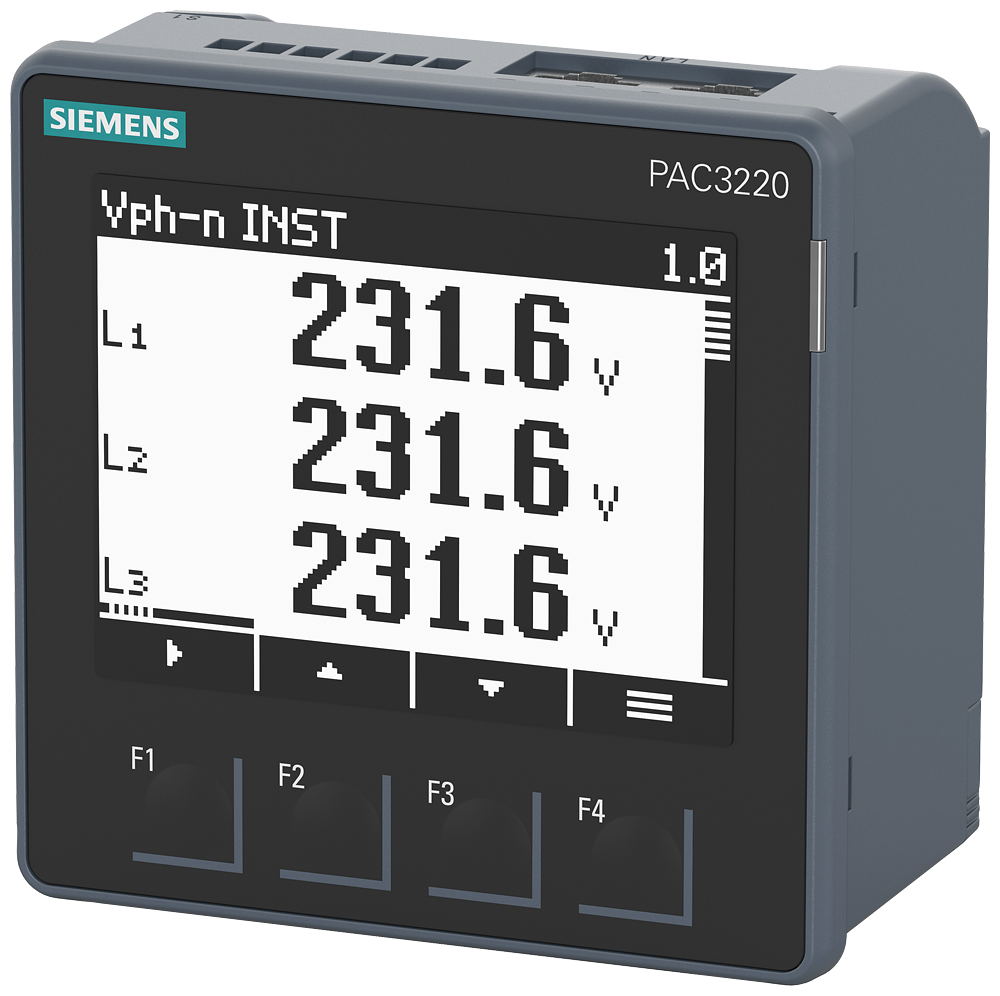

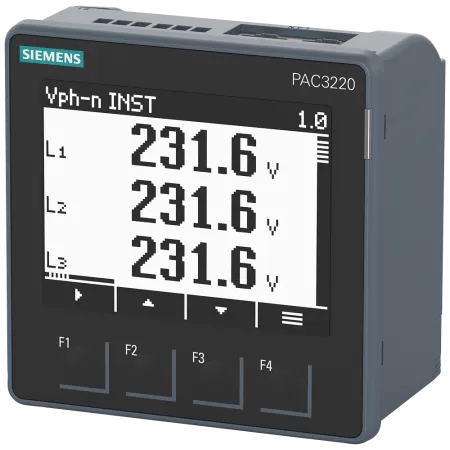

7KM3220-0BA01-1DA0 Siemens - SENTRON PAC3220 ЖКД 96x96 мм многофункциональное измерительное устройство
₸506 956
- Все о товаре
- Описание
- Характеристики
- Документация
Описание 7KM3220-0BA01-1DA0
| версия | торговая марка изделия | SENTRON |
|---|---|---|
| наименование изделия | мультифункциональный измерительный прибор | |
| исполнение изделия | базисный | |
| Измерения | способ измерения | |
| для измерения напряжения | среднеквадратичное значение (TRMS) | |
| для измерения тока | TRMS | |
| способ регистрации результатов измерений | непрерывный | |
| форма характеристики напряжения | в форме синусоиды или искаженный | |
| измеряемая частота сети | ||
| исходное значение | 45 Hz | |
| конечное значение | 65 Hz | |
| режим работы для регистрации результатов измерений автоматическое определение частоты сети | Да | |
| режим работы для регистрации результатов измерений | ||
| фиксация на 50 Гц | Нет | |
| фиксация на 60 Гц | Нет | |
| напряжение питания | исполнение источника питания | блок питания от сети |
| тип напряжения напряжения питания | перем./пост. ток | |
| напряжение питания при переменном токе | 100 ... 250 V | |
| напряжение питания при постоянном токе | 100 ... 250 V | |
| Степень защиты класс защиты | степень защиты IP с лицевой стороны | IP65 |
| степень защиты NEMA корпуса | NEMA Type 5 | |
| степень защиты корпуса согласно UL 50/UL 50E | тип 5 | |
| пригодность | пригодность к применению | монтаж на несъемной панели приборов внутри закрытых помещений |
| функции изделия | функция изделия | |
| измерение напряжения | Да | |
| измерение тока | Да | |
| измерение активной мощности | Да | |
| измерение реактивной мощности | Да | |
| измерение частоты | Да | |
| Для отображения на дисплее | исполнение дисплея | LCD |
| высота дисплея | 54 mm | |
| ширина дисплея | 72 mm | |
| цвет фона индикатора | белый | |
| регулируемая яркость подсветки дисплея | Нет | |
| возможность затемнения подсветки дисплея по времени | Да | |
| регулируемая контрастность дисплея | Да | |
| государственный язык на индикаторе дисплея поддерживается | de, en, fr, spa, ita, por, tur, chi, pol | |
| число клавиш | 4 | |
| коммуникация | скорость передачи мин. | 10 000 kbit/s |
| скорость передачи макс. | 100 000 kbit/s | |
| число интерфейсов согласно Fast Ethernet | 2 | |
| исполнение электрического соединения интерфейса Fast Ethernet | 2 x RJ45 | |
| протокол на интерфейсе Ethernet поддерживается | MODBUS TCP | |
| обвинить пределы | опорные условия для точности измерения | согласно МЭК61557-12, МЭК62053-22 и МЭК62053-23 |
| формула относительной общей погрешности измерений | ||
| при измерении напряжения | +/- 0,2 % | |
| при измерении тока | +/- 0,2 % | |
| при измерении активной мощности | ±0,5% | |
| при измерении реактивной мощности | +/- 1 % | |
| при измерении коэффициента мощности | +/- 0,5 % | |
| при измерении активной энергии | Класс 0,5 в соответствии с IEC61557-12 или класс 0,5S в соответствии с IEC62053-22 | |
| при измерении реактивной энергии | Класс 2 согл. IEC61557-12 или IEC62053-23 | |
| входы выходы | число цифровых входов | 2 |
| исполнение электрического соединения на цифровых входах | винтовой зажим | |
| условия эксплуатации для цифровых входов внешний источник питания | Да | |
| входное напряжение на цифровом входе при постоянном токе макс. | 30 V | |
| входной ток на цифровом входе | ||
| начальное значение сигнала <1>-распознавание | 7 mA | |
| число цифровых выходов | 2 | |
| исполнение коммутационного выхода | двунаправленный | |
| исполнение цифровых выходов | функция выдачи включения или импульса | |
| рабочее напряжение как входное напряжениe при постоянном токе макс. допустимо | 30 V | |
| исполнение электрического соединения на цифровых выходах | винтовой зажим | |
| выходной ток | ||
| на цифровых выходах при постоянном токе длительностью не более 100 мс макс. | 130 mA | |
| внутреннее сопротивление на цифровых выходах | 55 Ω | |
| стандарт для импульсного устройства | в соответствии с IEC62053-31 | |
| длительность импульса | ||
| исходное значение | 30 ms | |
| конечное значение | 500 ms | |
| регулируемая сетка времени мин. | 10 ms | |
| частота коммутации на цифровом выходе макс. | 17 Hz | |
| характеристика выхода устойчивый к коротким замыканиям | Да | |
| Измерительные входы | измеряемое сетевое напряжение между (PE)N и L при переменном токе макс. ном. значение | 400 V |
| измеряемое сетевое напряжение между (PE)N и L при переменном токе | ||
| мин. | 11,5 V | |
| макс. | 480 V | |
| измеряемое сетевое напряжение между линейными проводами при переменном токе макс. ном. значение | 690 V | |
| расширение диапазона измерения напряжения с внешним трансформатором напряжения | да | |
| внутреннее сопротивление линейного и нейтрального проводов при измерении напряжения | 1,5 MΩ | |
| категория измерения для измерения напряжения | CAT III | |
| измеряемый ток | ||
| 1 при переменном токе ном. значение | 1 A | |
| 2 при переменном токе ном. значение | 5 A | |
| относительный измеряемый ток при переменном токе при измерении энергии и мощности | ||
| мин. | 1 % | |
| макс. | 120 % | |
| относительный измеряемый ток при переменном токе | ||
| мин. | 10 % | |
| макс. | 100 % | |
| расширение диапазона измерения тока с внешним трансформатором тока | Да | |
| подавление нуля при измерении тока | 0 ... 10 % | |
| потребляемая полная мощность при измерении тока | ||
| при диапазоне измерения 5 А на каждую фазу | 0,3 VA | |
| категория измерения для измерения тока | CATIII | |
| связи | исполнение электрического соединения | |
| на измерительных входах напряжения | винтовой зажим | |
| на измерительных входах тока | винтовой зажим | |

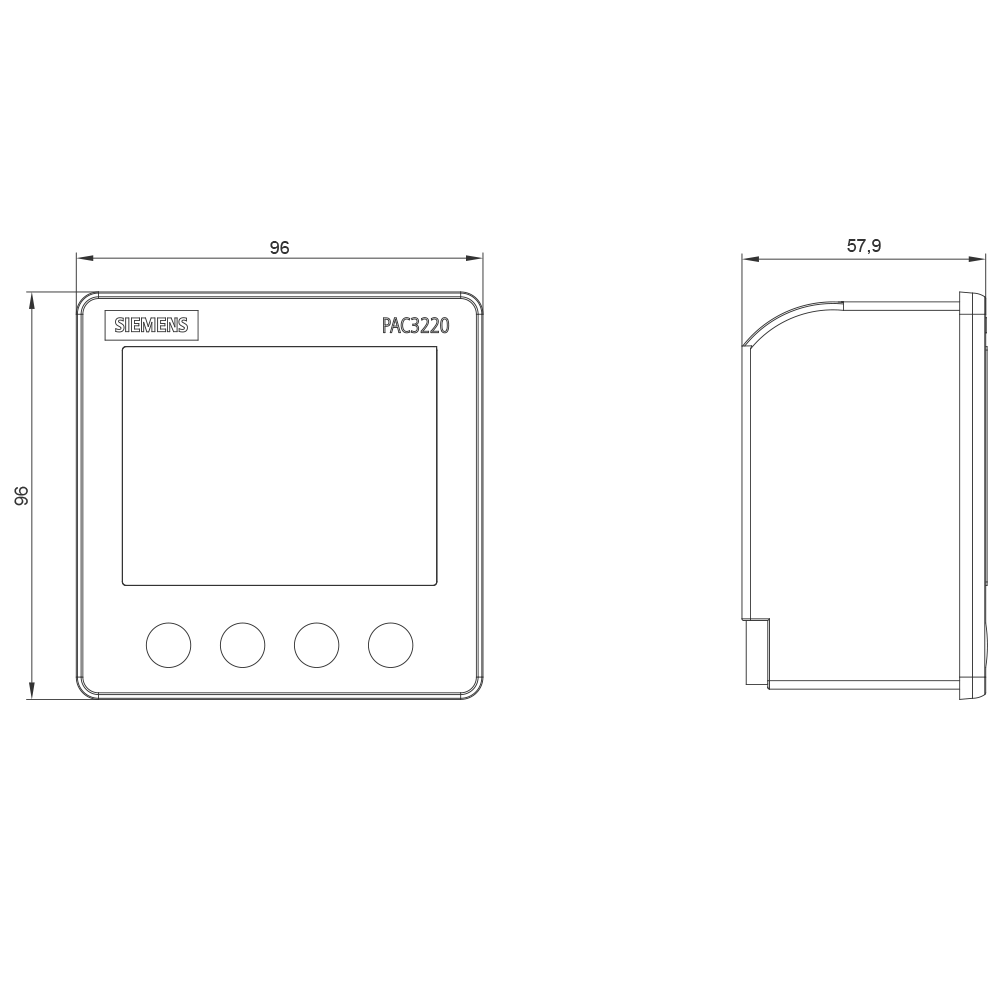

| Механическая конструкция | вид креплений монтаж на DIN-рейку | Нет |
| типоразмер многофункционального измерительного устройства | тип 96 | |
| высота | 96 mm | |
| ширина | 96 mm | |
| глубина | 56 mm | |
| монтажная глубина | 51 mm | |
| монтажное положение | вертикальной | |
| условия окружающей среды | окружающая температура при эксплуатации | |
| мин. | -25 °C | |
| макс. | 55 °C | |
| окружающая температура при хранении | ||
| мин. | -25 °C | |
| макс. | 70 °C | |
| относительная атмосферная влажность при 25 °C без конденсации при эксплуатации макс. | 75 % | |
| высота над уровнем моря при высоте над уровнем моря макс. | 2 000 m | |
| степень загрязнения | 2 | |
| Сертификаты | сертификат соответствия как декларация соответствия ЕС | да |
