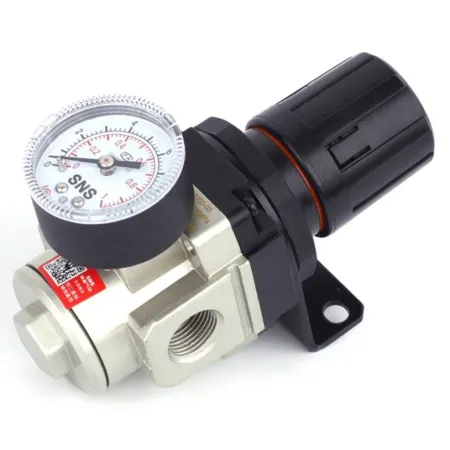

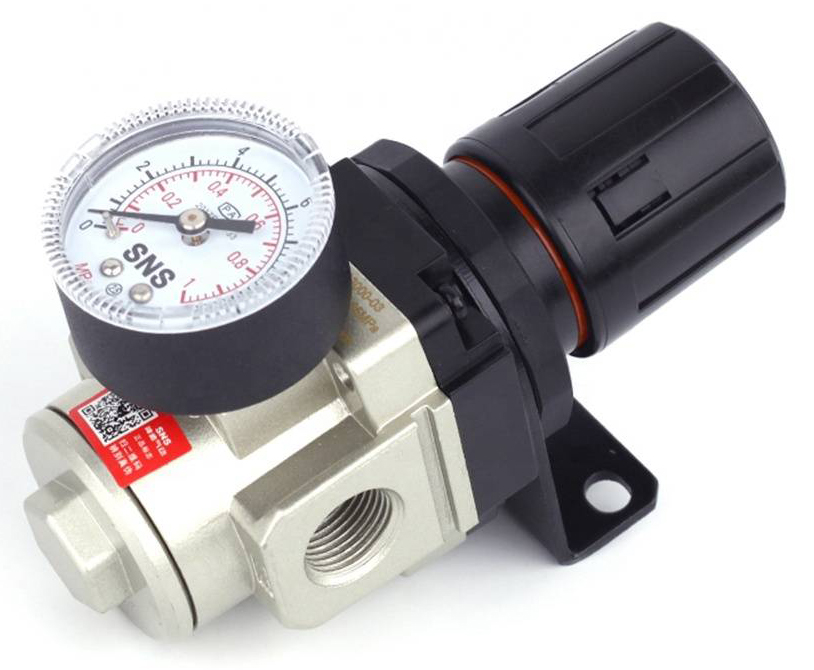

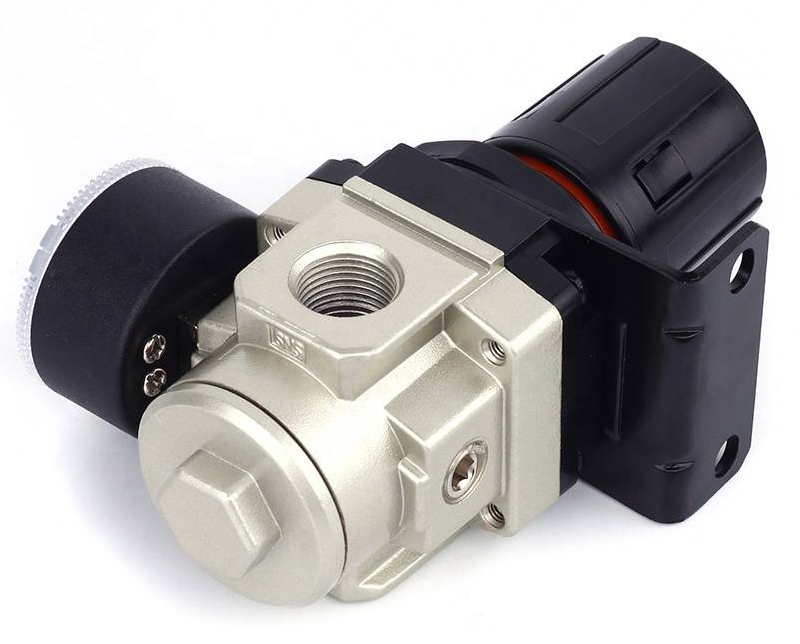

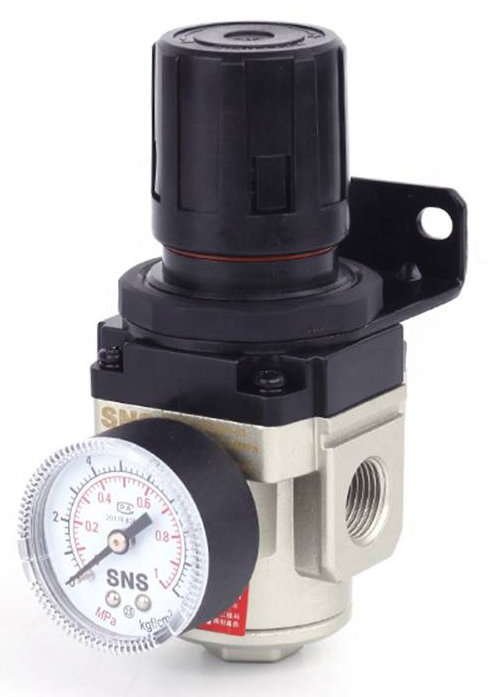

Описание AR2000-02
Ключевые параметры
| Параметр | Значение | Что учитывать |
|---|---|---|
| Диапазон регулировки давления | 0,5–8,5 бар | Определяет рабочий диапазон: выбирать регулятор с запасом выше требуемого рабочего давления для предотвращения работы на пределе. |
| Номинальный расход | 550 л/мин | Влияет на пропускную способность системы; проверяйте, что суммарный расход потребителей не превышает этот показатель. |
| Подключение | G1/4 | Требует соответствующих фитингов и уплотнений при монтаже; сопоставляйте резьбу с трубопроводом или компонентами. |
| Рабочее давление | 10 бар | Максимально допустимое входное давление — не превышать при эксплуатации и тестировании системы. |
| Рабочая температура | -5 ÷ 60 °C | Учесть температурные условия среды и возможные колебания при монтаже и обслуживании. |
Советы специалистов
- Планируйте установку с учётом диапазона регулировки 0,5–8,5 бар: для стабильной работы задавайте регулировку внутри этих границ, избегая крайних значений при постоянной нагрузке.
- Сравнивайте суммарный расход системы с номиналом 550 л/мин и при необходимости распределяйте потребителей или выбирайте последовательную схему подачи для снижения локальных потерь давления.
- Используйте фитинги и уплотнения, соответствующие резьбе G1/4, чтобы исключить протечки при номинальном входном давлении до 10 бар.
- При эксплуатации вблизи граничных температур учитывайте материал корпуса (алюминий) и подбирайте уплотнения, совместимые с диапазоном -5 ÷ 60 °C.
Что проверить перед заказом
- Соответствие резьбы G1/4 применяемым фитингам и трубопроводам.
- Необходимый рабочий диапазон давления и суммарный расход нагрузки относительно 0,5–8,5 бар и 550 л/мин.
Подключение и монтаж
- Проверять герметичность соединений при давлении до 10 бар и использовать уплотнения, подходящие для алюминиевого корпуса.
- Устанавливать регулятор в зоне с температурой в пределах -5 ÷ 60 °C и обеспечивать доступ для настройки и контроля манометра.
Сопутствующие компоненты
- Фитинги, трубка, манометр, кронштейн.
FAQ
Какой диапазон регулировки у регулятора?
Диапазон регулировки составляет 0,5–8,5 бар.
Какой максимальный входной (рабочий) предел давления?
Максимальное рабочее давление указано как 10 бар; не превышайте это значение при эксплуатации.
Подходит ли регулятор для системы с расходом 600 л/мин?
Номинальный расход регулятора — 550 л/мин; при расходе 600 л/мин пропускная способность может оказаться недостаточной, требуется выбор другого решения или перераспределение нагрузки.
Какая резьба подключения у регулятора?
Подключение выполнено по резьбе G1/4; сверяйте с фитингами и патрубками системы.
Какие параметры уточнить перед интеграцией в систему?
Проверьте требуемый рабочий диапазон давления, суммарный расход, тип подключения (G1/4) и температурные условия среды согласно документации.
Характеристики AR2000-02
Характеристики устройств подготовки воздуха
Регулировка давления, верхний предел
8.5
бар
Регулировка давления, нижний предел
0.5
бар
Расходные характеристики
Стандартный номинальный расход
550
л/мин
Общие характеристики
Типоразмер
AC20
Применение
- универсальный
Условия эксплуатации
Рабочее давление
- 10 бар
Рабочая температура
- -5 ÷ 60 °C
Материалы
Основной материал
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
алюминий
Корпус
алюминий
Дополнительные характеристики
Совместимость
- SNS AC20
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара AR2000-02 SNS - Регулятор давления, G1/4, 8.5 бар на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
