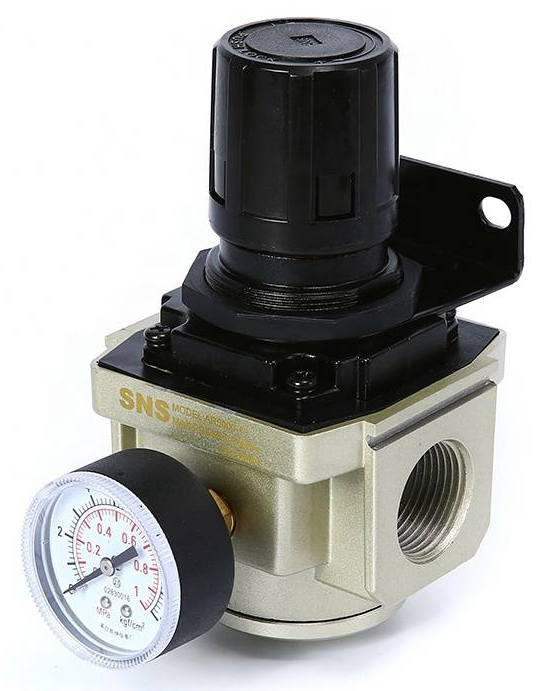

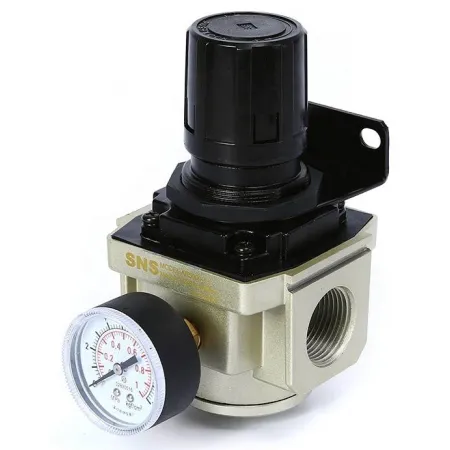

Описание AR5000-10
Ключевые параметры
| Параметр | Значение | Что учитывать |
|---|---|---|
| Диапазон регулирования | 0.5–8.5 бар | Определяет пределы выходного давления; подбирайте регулятор, если требуемое рабочее давление находится внутри этого диапазона с запасом для регулировки. |
| Номинальный расход | 8000 л/мин | Влияет на пропускную способность системы; при подборе учитывайте суммарный расход потребителей и характеристики трубопровода. |
| Подключение | G1 | Совместимость с резьбовыми фитингами G1; при монтаже проверьте размеры и тип уплотнений для герметичности. |
| Рабочее давление | 10 бар | Максимально допустимое входное давление; не превышайте при эксплуатации, чтобы избежать повреждений и нарушения регулировки. |
| Рабочая температура | -5 ÷ 60 °C | Температурный диапазон для эксплуатации; выбирайте место установки с учетом возможных внешних температурных воздействий. |
Советы специалистов
- Выбирайте регулятор, если требуемое выходное давление попадает в диапазон 0.5–8.5 бар и входное давление не превышает 10 бар.
- Учитывайте номинальный расход 8000 л/мин при расчёте диаметра труб и места установки, чтобы избежать падения давления из‑за сужений.
- При монтаже используйте подходящие уплотнения для резьбы G1 и обеспечьте доступ для обслуживания манометра.
- Монтаж в средах с низкими температурами ограничен нижней границей −5 °C; при необходимости защиты от замерзания применяйте утепление или теплозащиту.
Что проверить перед заказом
- Соответствие требуемого выходного давления диапазону 0.5–8.5 бар и максимального входного давления 10 бар.
- Нужный тип подключения G1 и совместимость по габаритам с имеющимися фитингами.
Подключение и монтаж
- При врезке в систему обеспечьте прямой участок перед регулятором для стабильной работы при расходе до 8000 л/мин.
- Расположите регулятор так, чтобы манометр был доступен для контроля и считывания показаний.
Сопутствующие компоненты
- Фитинги
- Трубка
- Манометр
- Кронштейн
FAQ
Какой диапазон выходного давления у регулятора?
Диапазон регулирования составляет 0.5–8.5 бар; уточните требуемое значение внутри этого интервала для корректного подбора.
Какой максимальный входной (рабочий) давление допускается?
Максимальное рабочее давление указано как 10 бар; не превышайте это значение при эксплуатации.
На что обратить внимание при подключении по резьбе G1?
Проверьте совместимость резьбы и используйте соответствующие уплотнения, чтобы обеспечить герметичность и избежать протечек.
Подойдет ли регулятор для систем с расходом свыше 8000 л/мин?
Номинальный расход указан как 8000 л/мин; для потоков выше этой величины следует подобрать устройство с большей пропускной способностью.
Какие параметры дополнительно уточнить в документации перед приобретением?
Рекомендуется проверить в технической документации размеры присоединений, требования к монтажу и допустимые параметры среды для эксплуатации.
Характеристики AR5000-10
Характеристики устройств подготовки воздуха
Регулировка давления, верхний предел
8.5
бар
Регулировка давления, нижний предел
0.5
бар
Расходные характеристики
Стандартный номинальный расход
8000
л/мин
Общие характеристики
Типоразмер
AC50
Применение
- универсальный
Условия эксплуатации
Рабочее давление
- 10 бар
Рабочая температура
- -5 ÷ 60 °C
Материалы
Основной материал
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
алюминий
Корпус
алюминий
Дополнительные характеристики
Совместимость
- SNS AC50
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара AR5000-10 SNS - Регулятор давления, G1, 8.5 бар на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
