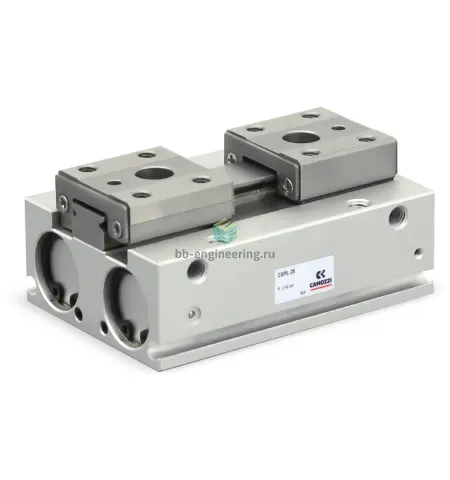

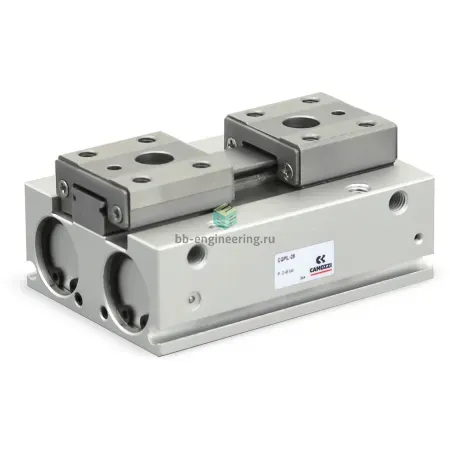

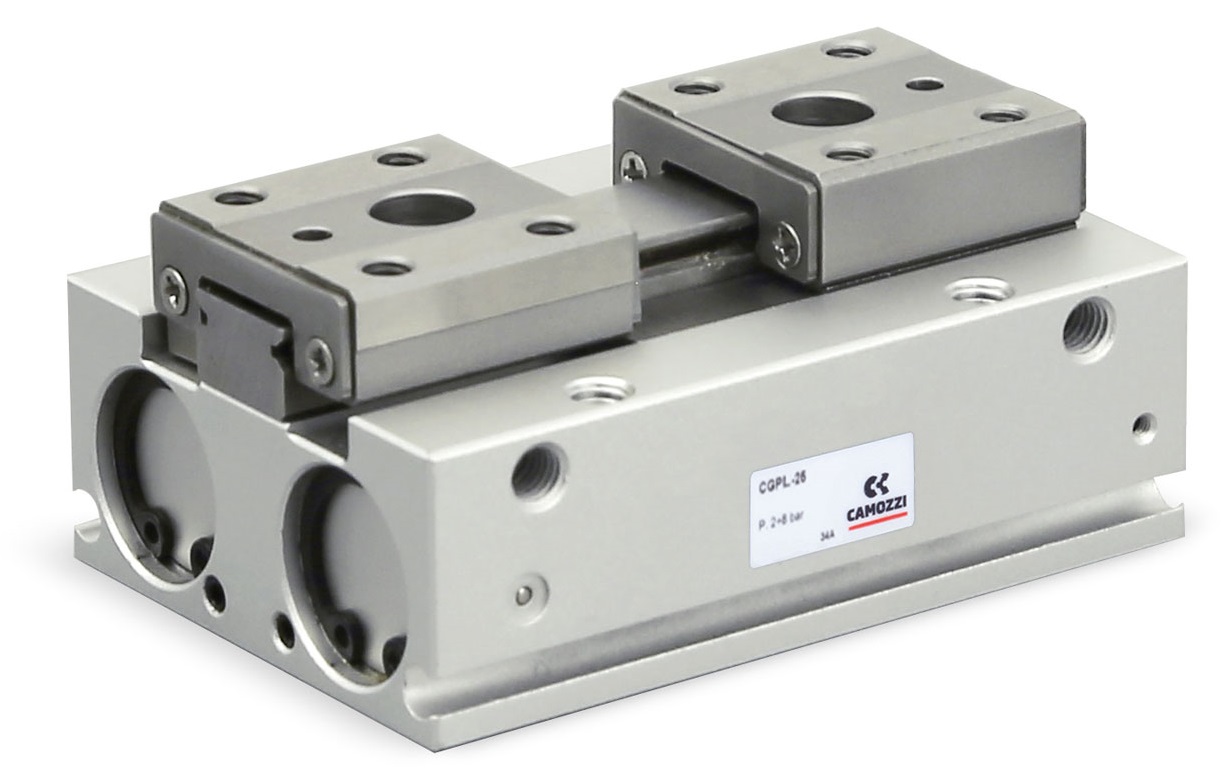

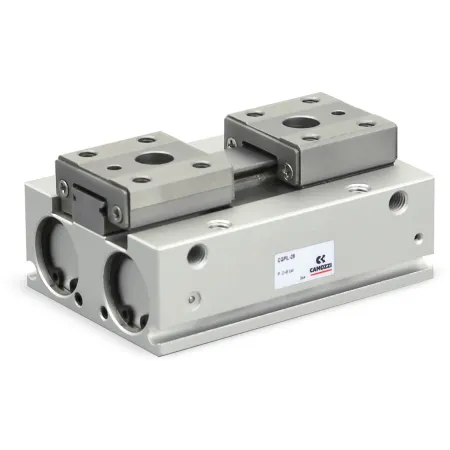

Описание CGPL-20-40
Длинноходные параллельные захваты Серии CGPL представляют собой гибкое и эффективное решение для применений в ограниченном пространстве.
Встроенная шариковая направляющая и компактная лёгкая конструкция обеспечивают высокую динамику и точность работы захвата даже в условиях высокой цикличности работы.
Благодаря плоской конструкции, параллельный захват выдерживает высокие нагрузки и ускорение, что делает его идеальным решением для сборочных операций и промышленной робототехники.
Особенности:
- Компактная и лёгкая конструкция
- Большой ход кареток
- Высокая повторяемость смыкания-размыкания
- Высокая скорость открытия и закрытия
Характеристики CGPL-20-40
- 282 Н
- 2 Гц
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- 0.05
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
- 1 ÷ 7 бар
- 5 ÷ 60 °C
- любое
