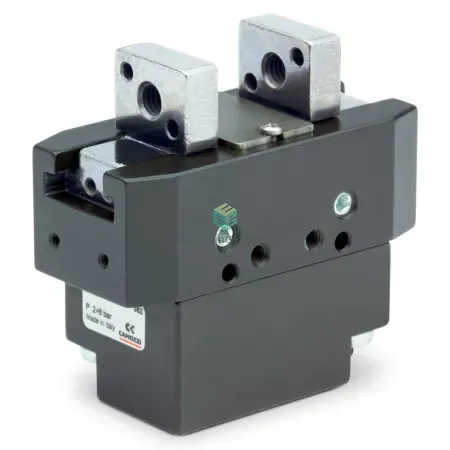

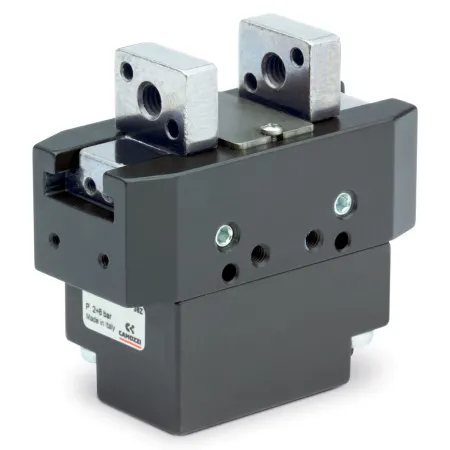

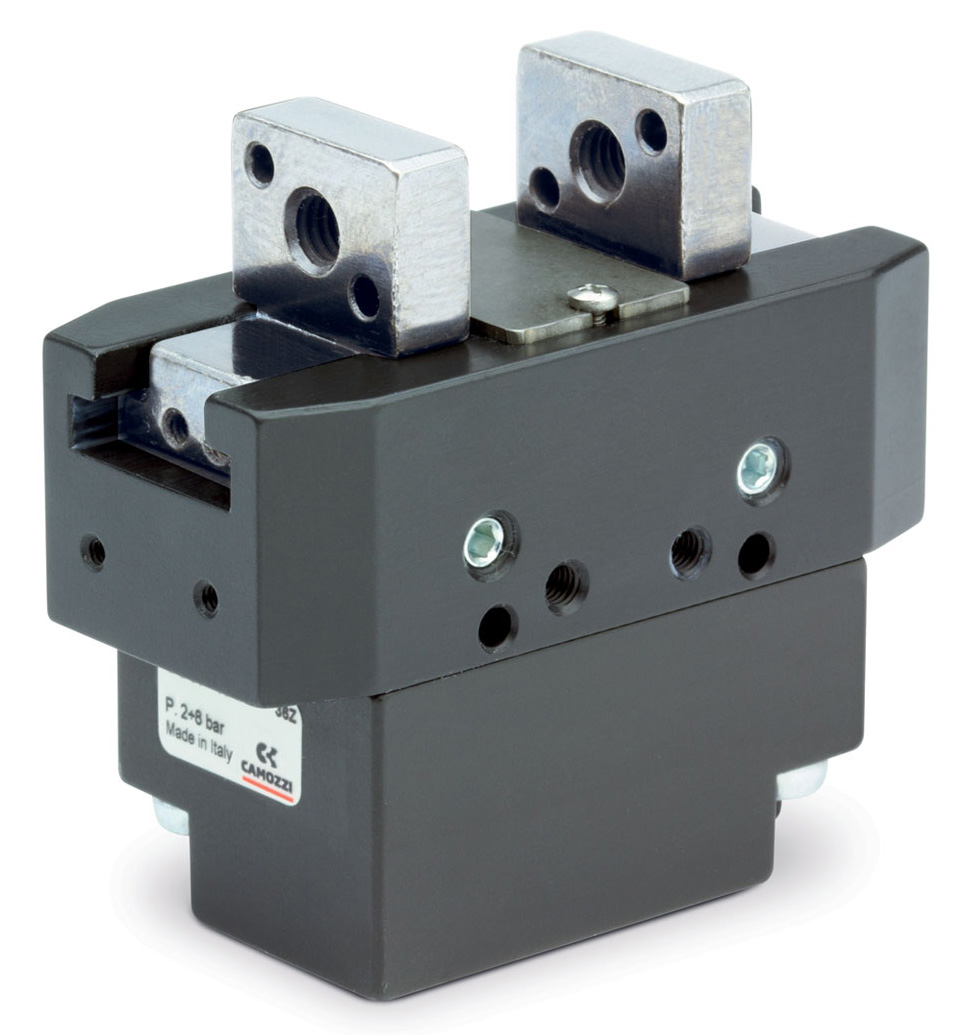

Описание CGSP-40
Захваты двустороннего действия с параллельным движением губок Серии CGSP доступны в 4 размерах (20, 25, 32 и 40). Захваты самоцентрирующиеся. Реакции изгибающих моментов на губках и пальцах губок передаются на Т-образные направляющие.
Высокая надёжность захвата обеспечивается используемыми материалами и покрытием поверхности. Система передачи внутреннего усилия защищена стальным кожухом от проникновения посторонних частиц, поэтому захват можно использовать в запыленных средах.
Компактные размеры, легкая конструкция и высокая повторяемость при позиционировании делают эту серию захватов пригодной для работы в том числе с небольшими предметами.
Типовые области применения: подъёмно-транспортные операции, установка, техобслуживание оборудования в секторе сборки электронных компонентов, в косметической и медицинской промышленности, а также в области упаковки пищевых продуктов.
- Надежная, компактнаяи легкая конструкция
- Высокая устойчивость к внешним нагрузкам благодаря Т-образной направляющей
- Высокая повторяемость смыкания-размыкания
- Высокая надежность
- Определение положения с помощью магнитных датчиков положения или индуктивных датчиков
- Степень защиты: IP40
- Без использования PTFE, силикона и меди
- Высокая взаимозаменяемость (центрирующие втулки)
- Доступные версии: для использования во взрывоопасных средах (ATEX)
Характеристики CGSP-40
- 2
- 2 Гц
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- 0.02 мм
- 154 Н
- 184 Н
- внутренняя резьба и центрирующая втулка
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
- 2 ÷ 8 бар
- 5 ÷ 60 °C
- IP40
- любое
