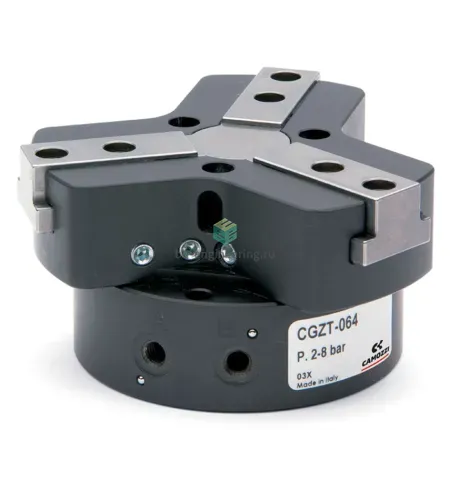

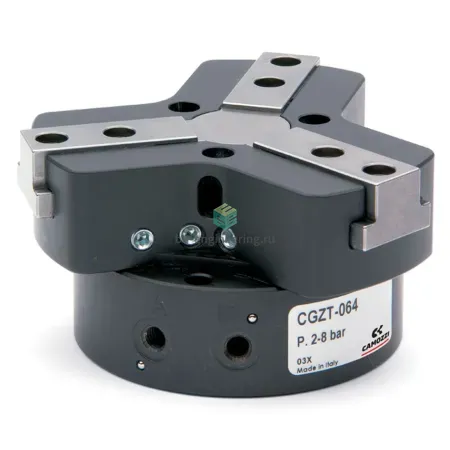

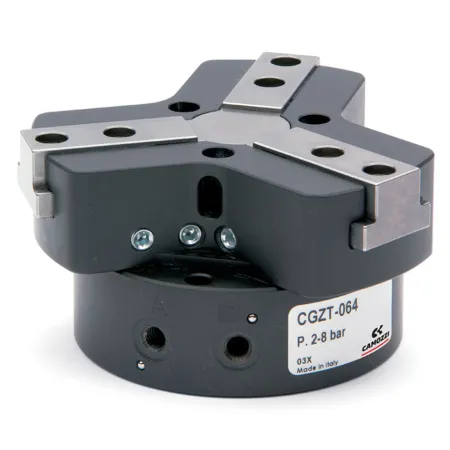

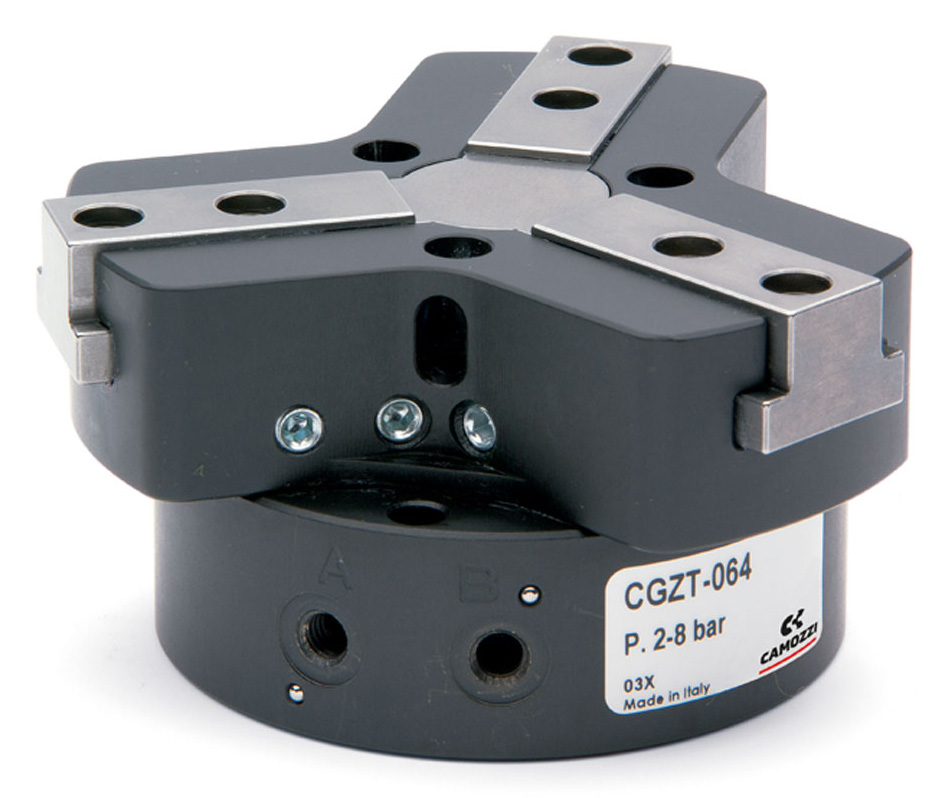

Описание CGZT-100
Благодаря использованию высокопроизводительной и точной системы передачи усилия, новая серия пневматических захватов CGZT способна обеспечить высокое усилие захвата, гарантируя высокую повторяемость в компактной и облегченной конструкции.
Доступны семь размеров (40, 50, 64, 80, 100, 125 и 160 мм) и три различные версии (двустороннего действия, одностороннего действия Н.О. и Н.З.), которые позволяют найти наилучшее решение любых задач захвата и перемещения. Захваты также доступны с блоком удержания детали. Новая серия была разработана для установки в составе антропоморфных или коллаборативных роботов, а также портальных систем, применяемых в установках захвата и перемещения, обработки материалов и операций загрузки и выгрузки станков.
- Прочная и легкая конструкция
- 3 самоцентрирующиеся губки
- IP40
- Крепление захвата сверху и снизу
- Пневматическое подключение с торца или снизу (без использования трубок)
- Определение двух положений губок
- Доступны версии для использования во взрывоопасных зонах (ATEX) и при высоких температурах (130°C)
- В соответствии с директивой ROHS
- Высокая повторяемость открытия и закрытия
- Высокая устойчивость к нагрузкам благодаря Т-образной направляющей
- Без использования PTFE, силикона и меди
Автор
Антон Бобров
Характеристики CGZT-100
- 3
- 2 Гц
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- 0.02 мм
- внутренняя резьба и центрирующая втулка
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
- 2 ÷ 8 бар
- 5 ÷ 60 °C
- IP40
- любое
