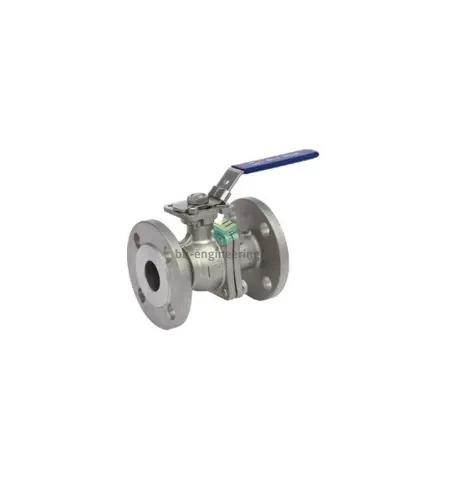

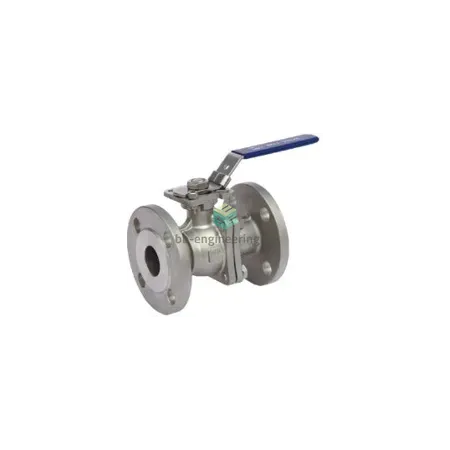

Описание CIBV-H-F-FL-22-100-PN16-V9-F10
Тип управления: ручной (с рукояткой) • Диаметр номинальный: ДУ100 • Давление номинальное: PN16 • Стандарт: EN 1092-1 • Подключение: фланец по EN 1092-1 • Материал корпуса: сталь нержавеющая CF8M
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара CIBV-H-F-FL-22-100-PN16-V9-F10 - Кран шаровой фланцевый, ДУ100 PN16, нерж., двухход. на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики CIBV-H-F-FL-22-100-PN16-V9-F10
Характеристики клапанов
Тип управления
ручной (с рукояткой)
Характеристики запорной арматуры
Тип присоединения к трубопроводу
фланцевый
Диаметр номинальный (условный)
Условный проход, номинальный диаметр — номинальный параметр, применяемый при описании трубопроводных систем как характеризующий признак при монтаже и подгонке друг к другу деталей трубопровода (труб, фитингов, арматуры).
Условный проход примерно соответствует внутреннему диаметру элемента трубопровода, выраженному в миллиметрах. Он не имеет единицы измерения и указывается, например, как DN 100, (Ду 100 в прошлом).
ДУ
100
Присоединительный фланец управления арматурой (по ISO 5211)
- F10
Функция крана
двухходовой
Присоединение вала арматуры
- 22x22
Высота присоединения вала
- 22
Момент арматуры
- 135
Давление номинальное
- PN16
Общие характеристики
Стандарт
- EN 1092-1
Условия эксплуатации
Рабочая среда
- вода
- воздух
- нейтральные жидкости
Рабочая температура
- -20 ÷ 180
