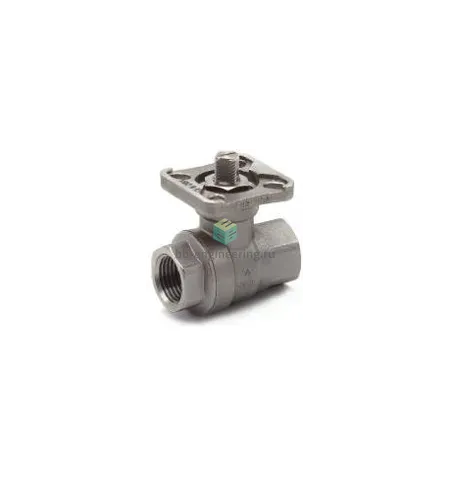

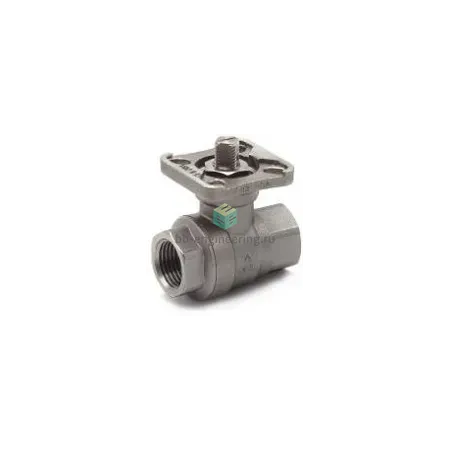

Описание CIBV-H-M-G-22-G1-PN63-V9-F0405
Тип управления: ручной (с рукояткой) • Диаметр номинальный: ДУ25 • Давление номинальное: PN63 • Подключение: G1 • Материал корпуса: сталь нержавеющая CF8M
Характеристики CIBV-H-M-G-22-G1-PN63-V9-F0405
Характеристики клапанов
Тип управления
ручной (с рукояткой)
Характеристики запорной арматуры
Тип присоединения к трубопроводу
муфтовый (резьбовой)
Присоединительный фланец управления арматурой (по ISO 5211)
- F04
- F05
Функция крана
двухходовой
Присоединение вала арматуры
- □ 9 мм
Высота присоединения вала
- 9 мм
Диаметр номинальный (условный)
Условный проход, номинальный диаметр — номинальный параметр, применяемый при описании трубопроводных систем как характеризующий признак при монтаже и подгонке друг к другу деталей трубопровода (труб, фитингов, арматуры).
Условный проход примерно соответствует внутреннему диаметру элемента трубопровода, выраженному в миллиметрах. Он не имеет единицы измерения и указывается, например, как DN 100, (Ду 100 в прошлом).
ДУ
25
Момент арматуры
- 10 Нм
Давление номинальное
- PN63
Общие характеристики
Тип конструкции
двусоставной
Условия эксплуатации
Рабочая среда
- вода
- воздух
- нейтральные жидкости
Рабочая температура
- -20 ÷ 180 °C
