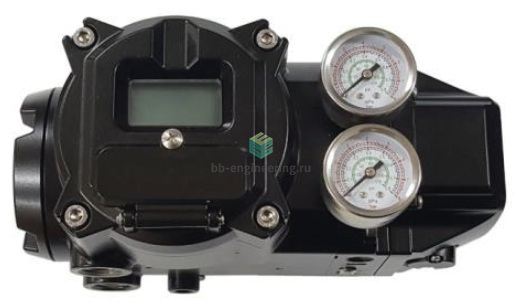

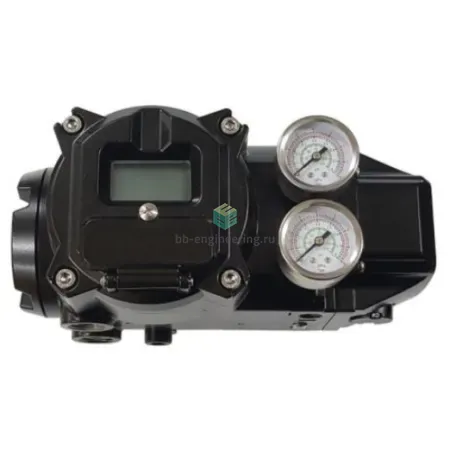

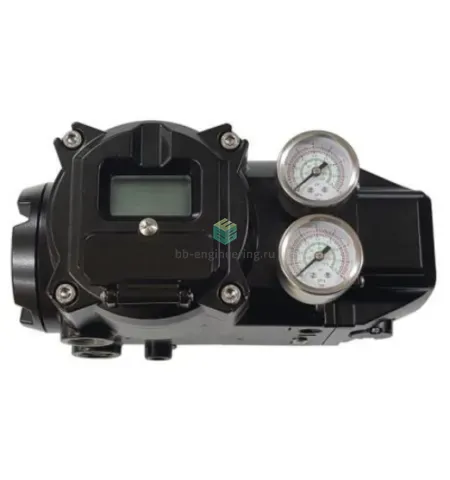

Описание CMSCS-3-EXD-2-6-3-N-TT40
Смарт позиционер серии CMSCS-3 для линейных и четвертьоборотных приводов одно- и двустороннего действия не только экономичен, но и надежен. Предназначен для работы как в общепромышленных применениях, так и во взрывоопасных зонах. Его преимущества: превосходное соотношение цены и качества, энергоэффективная работа, высокая надежность процессов, благодаря аналоговым или цифровым сигналам обратной связи, в том числе HART, и определяемые положения безопасности.
- ЖК-дисплей, местное управление с помощью 4 кнопок
- Быстрая и простая калибровка. Функция тестирования с помощью частичного хода клапана (PST) и сигнал аварии
- Ручной и автоматический режим работы
- Встроенная функция самодиагностики
- IP66/NEMA4X
- Оптимизация скорости управления клапаном за счет применения пилотного клапана с большим расходом.
- Высокая виброустойчивость и ударопрочность.
- Версия с удалённым типом управления
- Конструкция реализуется на базе сопла-заслонки
Автор
Антон Бобров
Характеристики CMSCS-3-EXD-2-6-3-N-TT40
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- поворотный
- NAMUR
- 0.5 %FS
- 0.3 %FS
- 0.5 %FS
- ЖК дисплей
- G1/2
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
- 1.4 ÷ 7 бар
- -40 ÷ 85 °C
- IP66
- Ex d (взрывонепроницаемая оболочка)
- 1Ex d mb IIC T5/T6 Gb X
- любое
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
- CMSCS-2/3
