CP 1623

Обзор

• Интеллектуальная карта PCI Express (PCIe x1, 3.3 V/12 V) с встроенным микропроцессором для подключения программаторов/ компьютеров к Industrial Ethernet.
• 10/100/1000 Мбит/с, автоматическое определение скорости обмена данными в сети и автоматическая настройка на эту скорость, автоматическая кроссировка подключаемых кабелей.
• Встроенный 2-канальный коммутатор с двумя гнездами RJ45 для подключения к сети.

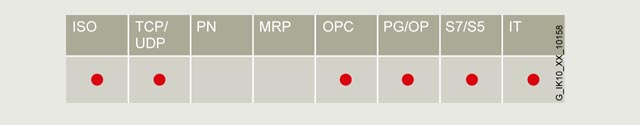

• Коммуникационные службы:
  • Открытый обмен данными через IE (TCP/IP и UDP).
  • Транспортный протокол ISO.
  • PG/OP функции связи.
  • S7 функции связи.
  • Функции S5-совместимой связи (SEND/RECEIVE).
• Синхронизация времени.
• Встроенная поддержка транспортных протоколов ISO и TCP/IP.
• Поддержка SNMP диагностики.
• OPC сервер и инструментальные средства конфигурирования включены в комплект поставки коммуникационного программного обеспечения.

Особенности

• Стабильный и постоянный обмен данными, обслуживаемый коммуникационным процессором.
• Снижение нагрузки на центральный процессор, использование его ресурсов для выполнения дополнительных компьютерных приложений. Например, на решение задач человеко-машинного интерфейса.
• Встроенная поддержка транспортных протоколов ISO и TCP/IP.
• Простая установка и обслуживание благодаря поддержке механизма Plug & Play и поддержке функций автоматического определения и автоматической настройки на скорость обмена данными в сети (10/100/1000 Мбит/с), а также функций автоматической кроссировки подключаемых кабелей.
• Работа в развитых сетевых конфигурациях с поддержкой большого количества коммуникационных соединений.
• Использование в резервированных конфигурациях систем связи.
• Подключение дополнительного набора приборов полевого уровня к Industrial Ethernet через дополнительный коммутируемый порт.
• Возможность использования внешнего блока питания для обеспечения работоспособности коммутатора при отключении компьютера.
• OPC как стандартный интерфейс.
• Унифицированные способы конфигурирования с использованием инструментальных средств NCM PC и STEP 7.

Область применения

Коммуникационный процессор CP 1623 выполнен в виде карты PCI Express и ориентирован на подключение промышленных или офисных компьютеров к сети Industrial Ethernet со скоростью обмена данными 10/100/1000 Мбит/с. Подключение к сети выполняется через два гнезда RJ45 с встроенным коммутатором. При необходимости коммуникационный процессор CP 1623 может использоваться для построения резервированных систем связи.

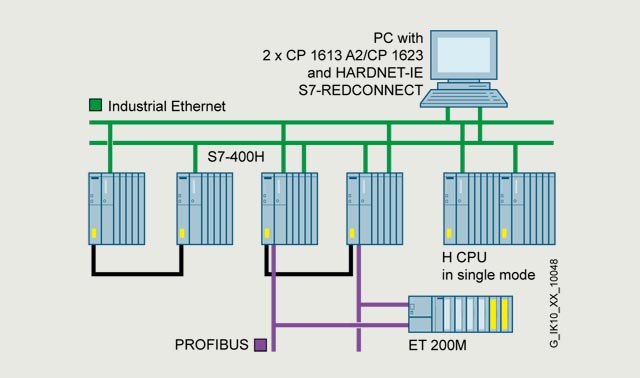

Пример резервированной сетевой структуры с использованием коммуникационного процессора CP 1623 и программного обеспечения S7-REDCONNECT

Дизайн

Industrial Ethernet:

• 2 x гнезда RJ45.
• Встроенный 2-канальный коммутатор со скоростью обмена данными 10/100/1000 Мбит/с и поддержкой дуплексного/ полудуплексного режима работы.
• Автоматическое определение и автоматическая настройка на скорость обмена данными в сети, автоматическая кроссировка подключаемых кабелей.

Слот компьютера/ программатора:

• Слот PCI Express x1, V1.1.
• Возможно использование слотов PCIe x4-, x8- или x16.
• Установка коммуникационного процессора с поддержкой механизма Plug & Play.

Питание:

• Питание напряжениями 3.3 В/12 В через интерфейс PCIe.
• Опциональное подключение к внешнему блоку питания =12 ... 24 В для сохранения работоспособности на время отключения компьютера, программатора.

Формат:

• Короткая PCIe карта.

Функции

Интерфейсы пользователя

OPC интерфейс

OPC сервер содержит программное обеспечение, которое может быть использовано в качестве стандартного программируемого интерфейса для поддержки S7 функций связи и функций S5-совместимой связи. Этот интерфейс позволяет производить обмен данными между системами автоматизации и OPC-совместимыми приложениями Windows (Microsoft Office, системами человеко-машинного интерфейса и т.д.).

Программируемый интерфейс на основе библиотеки C

Для организации связи с существующими приложениями может использоваться программируемый интерфейс для поддержки S7- и PG/OP-функций связи, а также функций S5-совместимой, оформленный в виде динамической библиотеки связи (DLL).

В сочетании с продуктами SIMATIC NET могут использоваться компиляторы следующих типов:

• Windows Server 2003:
  • Visual C++ V6.0 SP5 или SP6;
  • Visual Studio 2005, C++; с OPC, а также C# и VB.NET.
• Windows XP:
  • Visual C++ V6.0 SP5 или SP6;
  • Visual Basic V6.0 SP5 или SP6;
  • Visual Studio 2005, C++; с OPC, а также C# и VB.NET.
• Windows Vista 32 Bit:
  • Visual Basic V6.0 SP5 или SP6;
  • Visual Studio 2005, C++; с OPC, а также C# и VB.NET.

Использование других компиляторов с интерфейсом COM (Microsoft component model) через OPC сервер.

Программное обеспечение для PG/OP функций связи

Это программное обеспечение поддерживает функции дистанционного программирования контроллеров SIMATIC S5/ S7/ WinAC через сеть Industrial Ethernet с использованием инструментальных средств пакетов STEP 5 и STEP 7.

Это программное обеспечение включено в состав всех пакетов программ для CP 1623.

Программное обеспечение для S7 функций связи (S7-1613 или S7-REDCONNECT)

Интерфейс S7 функций связи позволяет осуществлять доступ к системным компонентам SIMATIC S7 со стороны компьютерных приложений (например, WinCC) и программ пользователя. Это позволяет осуществлять простой и гибкий доступ к данным контроллеров SIMATIC S7/ WinAC.

S7 функции связи предоставляют:

Административные службы

• Управление коммуникационными соединениями.
• Управления небольшими базами данных.
• Трассировки.

Службы передачи данных

• Чтения/ записи переменных.
• Функции управления передачей/ приемом данных BSEND/BRECEIVE.

Пакет S7-REDCONNECT позволяет осуществлять обмен данными с резервированными системами автоматизации SIMATIC S7-400H.

Программное обеспечение для открытого обмена данными через IE и поддержки функций S5-совместимой связи (SEND/RECEIVE)

Этот интерфейс находит применение для организации обмена данными:

• между компьютерами/ программаторами и программируемыми контроллерами SIMATIC S5.
• между компьютерами/ программаторами и программируемыми контроллерами SIMATIC S7.
• между компьютерами/ программаторами и компьютерами/ программаторами.

Открытый обмен данными через IE и функции S5-совместимой связи (SEND/RECEIVE) обеспечивают поддержку следующих сервисных служб:

• Сервисная служба менеджмента.
• Сервисная служба установки коммуникационных соединений.
• Служба передачи данных.

Это программное обеспечение включено в комплект поставки пакета S7-1613.

Принцип действия

CP 1623 обеспечивает автономную обработку коммуникационных протоколов до 4-го транспортного уровня включительно.

Он способен работать в больших сетевых структурах с большим количеством коммуникационных соединений и использует для этой цели встроенное запоминающее устройство.

Обмен данными с ведущим процессором выполняется в режиме ведущего устройства. Это значит, что коммуникационному процессору CP 1623 доступна оперативная память ведущего микропроцессора.

Управление обменом данными с ведущим микропроцессором осуществляют драйверы для Windows. Операции определения скорости передачи данных в сети и настройки на эту скорость выполняются автоматически.

Программное обеспечение Windows компьютера/ программатора способно использовать CP 1623 для поддержки IT-функций связи.

Диагностика

С помощью протокола SNMP может производиться выбор всех MIB-2-объектов. Это позволяет получать информацию о текущем состоянии интерфейса Ethernet.

Конфигурирование

• Конфигурирование систем, использующих S7-функции связи и функции S5-совместимой связи, выполняется с помощью пакетов STEP 7 или NCM PC.
• Пакет NCM PC включен в комплект поставки коммуникационного программного обеспечения CP 1623.
• NCM PC является составной частью пакета Advandced PC Configuration.
