CP 5711

Обзор

• USB 2.0 адаптер для подключения ПК и SIMATIC PG/PC к  PROFIBUS DP или MPI через USB 2.0
• Работа в расширенном температурном  диапазоне от -20 °C до +60 °C
• Активное терминирование PROFIBUS шины для установки устройства в качестве конечной станции сегмента

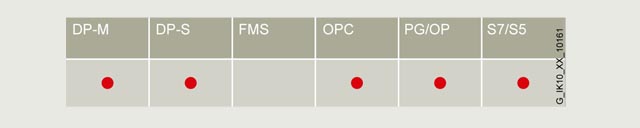

• Коммуникационные службы:
  • PROFIBUS DP ведущее устройство Класс 1 с SOFTNET-DP
  • PROFIBUS DP ведущее устройство Класс 2 включая ациклическое DP расширение c SOFTNET-DP
  • PROFIBUS DP ведомое устройство с SOFTNET-DP slave
  • PG/OP коммуникации
  • S7 коммуникации с SOFTNET-S7
  • Открытые коммуникации (SEND/RECEIVE на основе FDL интерфейса) с SOFTNET-DP или SOFTNET-S7
• PROFIBUS подключение до 12 Mбит/сек
• Может быть использован с:
  • STEP 7, STEP 7 Micro/WIN, WinCC/WinCC flexible, NCM PC, SIMATIC PDM (для PG/OP коммуникаций)
  • SOFTNET-S7 (для S7 коммуникаций)
  • SOFTNET-DP, SOFTNET-DP slave (для DP)
• Соответствующий  OPC сервер и инструмент конфигурирования включается в комплект поставки соответствующего коммуникационного программного обеспечения.

Особенности

• Подключение полевых устройств PROFIBUS к системам ПК с USB интерфейсом
• Оптимальная поддержка ввода в эксплуатацию PROFIBUS и инструментов анализа
• Интерфейс для подключения портативных ПК к PROFIBUS (например, для диагностики и ввода в эксплуатацию)
• Надежное USB подключение благодаря механической фиксации USB разъема к CP 5711
• Активное терминирование PROFIBUS обеспечивается благодаря внешнему =24 В источнику питания даже в случае отключения USB кабеля
• Светодиоды индикации рабочего состояния и ошибки
• Простой монтаж и ввод в эксплуатацию
• Оптимально согласован с SOFTNET для PROFIBUS
• OPC в качестве стандартного интерфейса
• Однотипная процедура и конфигурационная функциональность с NCM PC и STEP 7
• Функционально совместим с CP 5511/CP 5512

Область применения

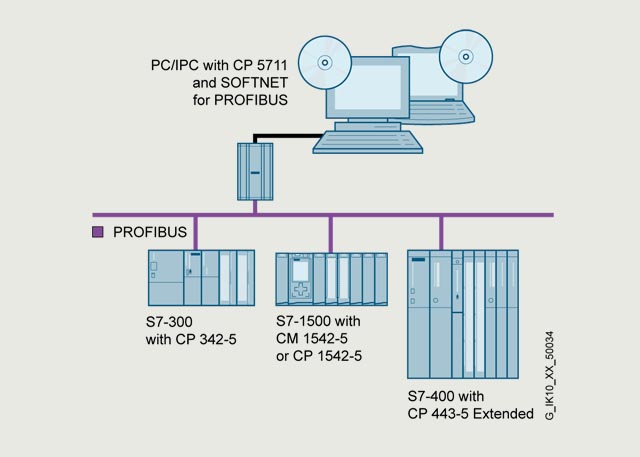

CP 5711 позволяет подключить SIMATIC PG/PC и ПК с USB интерфейсом к PROFIBUS и интерфейсу MPI для SIMATIC S7.

Дизайн

• подключение USB V2.0
• Адаптер с 9-ти ножечным sub-D разъемом для подключения к PROFIBUS

Функции

CP 5711 является USB V2.0 адаптером, который может быть использован совместно с USB V2.0 портом (пропускная способность 480 Mбит/сек) или USB V1.1 портом (1.5 Mбит/сек). Он может быть использован с различными программными пакетами и предоставляет пользователю возможность выполнять функции программирующего устройства и PC/OP через PROFIBUS и интерфейса MPI.

CP 5711 запитывается непосредственно через USB интерфейс ПК системы. В независимости от того подключен ли USB кабель или нет, активное запитывание сети PROFIBUS происходит через внешний =24 В источник питания.

Опционально для использования CP 5711 в шкафу управления или по соседству с контроллерами SIMATIC S7 можно воспользоваться монтажным адаптером для прикрепления CP5711 к 35 мм DIN рейке.

Только один CP может работать на PG/PC/OP. Точно также, только один протокол (PROFIBUS DP, S7 коммуникации или FDL) может быть использован на CP.

Следующие программные пакеты поддерживают CP 5711:

• STEP 7 начиная с версии V5.4 SP5;
  драйвера для CP 5711 включены в STEP 7.
• SOFTNET-S7 начиная с версии V7.1;
  S7 программный интерфейс может быть использован с этим пакетом.
• SOFTNET-DP начиная с версии V7.1;
  с этим пакетом CP 5711 может быть использован как PROFIBUS DP мастер Класса1 или 2.
• SOFTNET-DP slave начиная с версии V7.1;
  для функционирования CP 5711 как PROFIBUS DP ведомого устройства
• STEP 7-Micro/WIN;
  драйверы для CP 5711 включены в STEP 7-Micro/WIN.
• WinCC/WinCC flexible;
  CP 5711 может быть использован как аппаратная основа для инструмента конфигурирования  SIMATIC панелей оператора, сенсорных панелей и текстовых дисплеев.
• NCM PC;
  под Windows XP Professional
• SIMATIC PDM;
  драйверы для CP 5711 включены в SIMATIC PDM.

Диагностика

Различные диагностические инструменты доступны для CP 5711. В качестве помощи модуль также имеет обширную светодиодную диагностику. Состояния работы и ошибки могут быть быстро распознаны посредством пяти светодиодов.

Конфигурирование

• S7 коммуникации и открытые коммуникации могут быть сконфигурированы в STEP 7 или NCM PC.

Инструмент конфигурирования NCM PC включается в программные пакеты SOFTNET-S7 и SOFTNET-DP для PROFIBUS.
