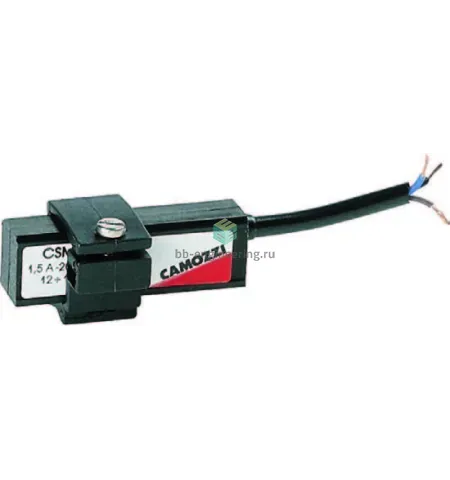

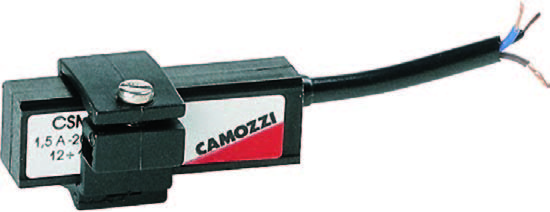

CSM 2432-0 CAMOZZI - Датчик положения герконовый, НО, с кабелем 2 м, монтаж на хомуте

Магнитные датчики положения модели CSM 2432-0 состоят из геркона, дополненного схемой электронной защиты, светодиодной индикацией красного цвета и изолированным герметичным корпусом. Модель CSM 2432-0 оборудована специальной системой, позволяющей устанавливать датчик непосредственно на шпильку цилиндра.
С помощью двух винтов фиксируется продольное положение датчика на цилиндре, с помощью третьего – угловое положение.
Три контакта, обозначенные цифрами 1, 2 и 3 позволяют подключить датчик определенным образом, как показано на схеме.

Магнитные датчики положения модели CSN 2032-0 и CSM 2432-0 состоят из геркона, дополненного схемой электронной защиты, световой индикацией красного цвета и изолированным герметичным корпусом. Модель CSN 2032-0 оборудована специальной системой, позволяющей устанавливать датчик непосредственно на шток цилиндра. С помощью двух винтов фиксируется продольное положение датчика на цилиндре, с помощью третьего – угловое положение. Три контакта, обозначенные цифрами 1, 2 и 3 позволяют подключить датчик определённым образом, как показано на схеме 1: а) для резистивной или индуктивной нагрузки используются контакты 1 и 2; б) для емкостной нагрузки используются контакты 1 и 3.

Модель CSM 2432-0 подходит для применения с цилиндрами серии 24. Датчик на базе геркона – такой же как и в модели CSN 2032-0. Герметичный корпус разработан таким образом, что он устанавливается непосредственно на гильзе цилиндра с помощью хомута из нержавеющей или немагнитной стали. Система имеет винт для регулировки окончательного положения. Провод заключён в трёхжильную изолирующую герметичную оболочку. Подключается к трёхжильному черному шнуру. Подключается в соответствии с приведённой схемой (схема 2) следующим образом: – при резистивной и индуктивной нагрузке используются коричневый и голубой провода (контакты 1 и 2); – при емкостной нагрузке используются коричневый и чёрный провода (контакты 1 и 3).
