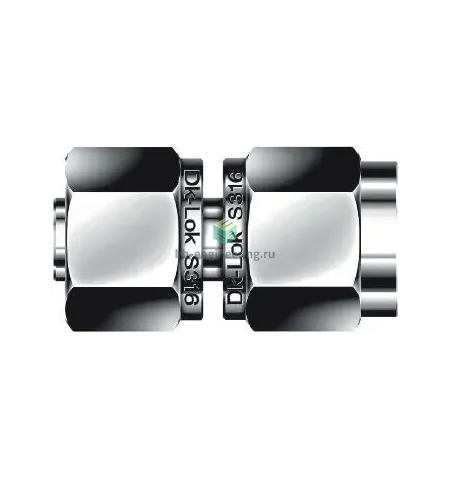

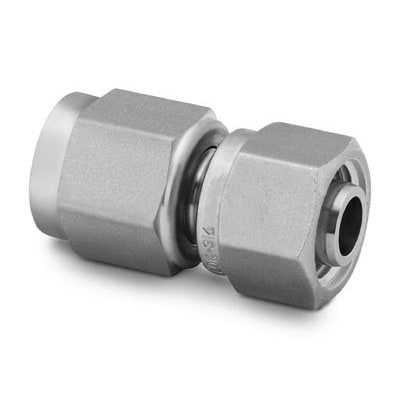

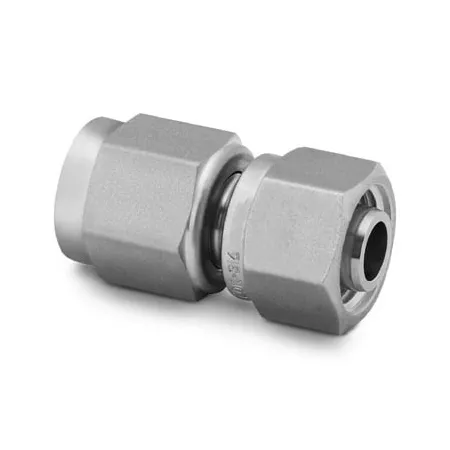

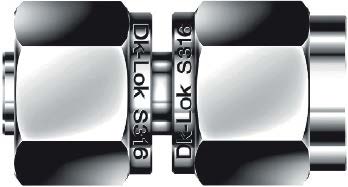

DAA2-2-S DK-Lok - Переходник прямой обжим-развальцовка 1/8"-1/8", нерж.

Назначение и принцип работы

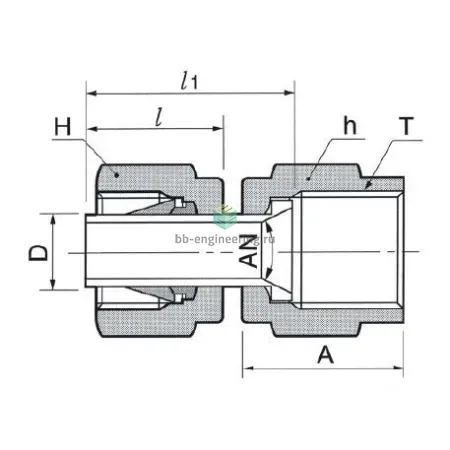

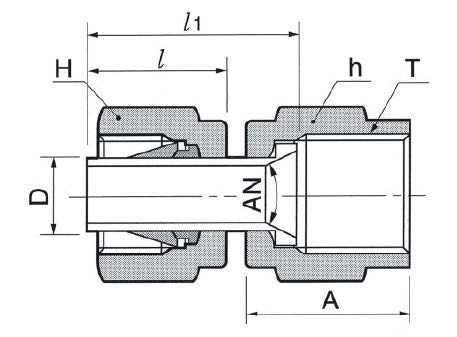

Прямой переходник обжим‑развальцовка предназначен для соединения тонкостенных трубок в системах измерения и управления, где требуется переход с обжимного соединения на развальцованную линию. Конструкция с конической седловой поверхностью 37° (полный угол 74°) обеспечивает металлическое уплотнение на развальцованной стороне и герметичное обжимное соединение на стороне с втулкой 1/8″. Соединение соответствует SAE J514 (ISO 8434‑2) и обеспечивает надежную передачу жидкостей и газов в гидравлике, системах КИПиА и смазке при давлении до 413 бар (≈6000 psi) для типовых условий применения.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали (материал корпуса AISI 316), конструкция — обжим трубки двумя обжимными кольцами и гайкой с резьбой UNF 5/16″‑24. Комбинация обжимной стороны 1/8″ (втулка) и стороны под развальцовку 1/8″ обеспечивает универсальность при переходе между трубчатыми линиями. Металлическое уплотнение без эластомеров расширяет рабочий диапазон температур примерно от −60°C до +260°C. Применим в средах: масла, вода, нейтральные и инертные газы; стойкость к коррозии повышена за счёт AISI 316.

Экспертные рекомендации по применению

Перед монтажом убедитесь в соответствии толщины стенки трубки и состояния развальцовки. Трубку нарезать перпендикулярно, удалить задиры и правильно установить втулку и обжимные кольца. Затяните гайку вручную, затем ключом примерно на 1–1,25 оборота (типовая практика для двойных обжимных соединений) и проверьте на утечку. Избегайте комбинирования разных металлов без защиты, контролируйте вибрации и циклические нагрузки; при ремонтных операциях предпочтительна замена обжимных колец при сомнении в целостности.
