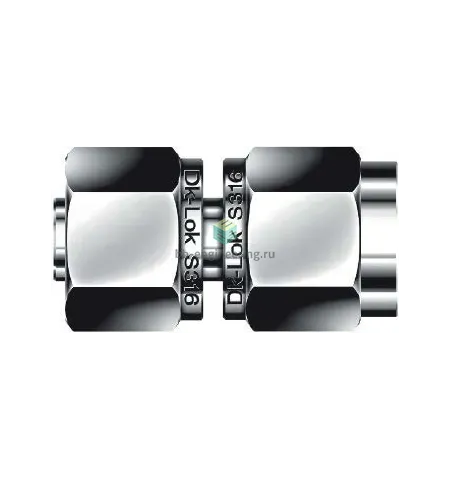

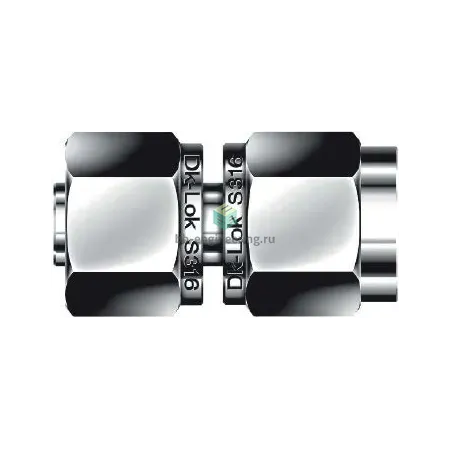

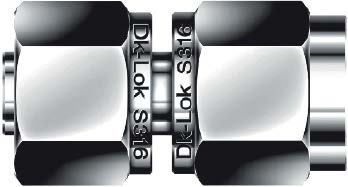

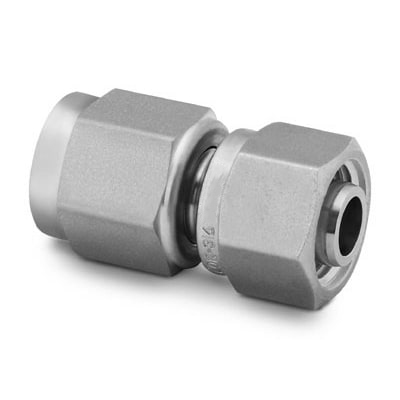

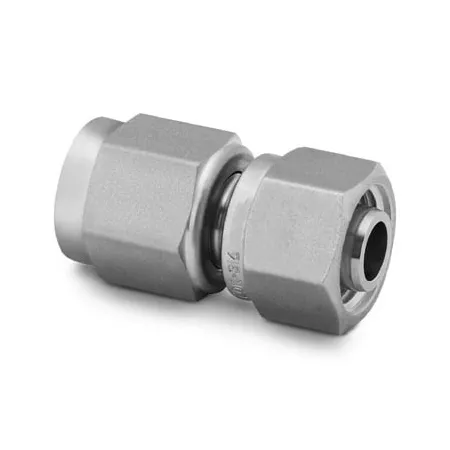

DAA2-4-S DK-Lok - Переходник прямой обжим-развальцовка 1/8"-1/4", нерж.

Назначение и принцип работы

Прямой переходник обжим‑развальцовка предназначен для перехода между обжимным соединением с втулкой 1/8″ и развальцованным ответом 1/4″ в трубопроводах технических и гидравлических систем. Работает по принципу двухобжимного соединения: две обжимные втулки (ferrules) и гайка создают механическое сжатие и герметизацию 37° конической поверхностью (указано 37° (74°) по сумме углов), одновременно обеспечивая металлометаллическое уплотнение у секции под развальцовку. Подключение реализовано: канал 1 — 1/8″ (втулка), канал 2 — 1/4″ (под развальцовку), резьба гайки UNF 7/16″-20.

Ключевые особенности конструкции

Корпус и обжимные элементы — из нержавеющей стали AISI 316, общая классификация материала — сталь нержавеющая, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Соответствует SAE J514 (ISO 8434-2) для 37° фитингов. Конструкция — две обжимные втулки и гайка; тип уплотнения резьбы не предусмотрен (металлическое уплотнение конической поверхностью). Типичные рабочие среды: гидравлические масла, вода, инертные газы; ориентировочный рабочий диапазон для аналогичных 1/8″–1/4″ фитингов — до ≈6000 psi (≈414 bar) при отсутствии эластомерных уплотнений; эксплуатационная температура при металлическом уплотнении обычно от примерно −60 °C до +200 °C (зависит от среды и наличия уплотнений).

Экспертные рекомендации по применению

Перед монтажом подготовьте трубку: точная развальцовка под 37°, чистая и без заусенцев торцевая поверхность, правильная посадка втулок. Сборка: сначала наверните гайку до касания, затем выполнить заводской рекомендуемый угол добивки/дополнительные обороты (обычно 1/4–1 1/4 оборота в зависимости от типа втулок) или использовать момент, указанный производителем DK‑Lok. Запрещено многократное повторное использование втулок — заменяйте при демонтаже. Типичные ошибки: недостаточная глубина вхождения трубы, загрязнение канала, перетягивание гайки (приводит к деформации и утечкам) и применение в средах с несовместимыми уплотнениями. Для критичных по давлению и температуре применений опирайтесь на паспортные данные DK‑Lok и проводите испытание на герметичность после монтажа.
