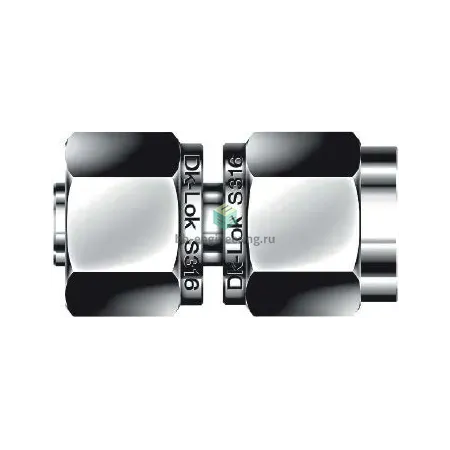

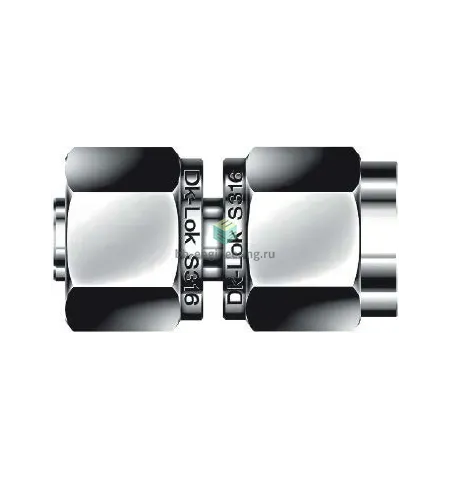

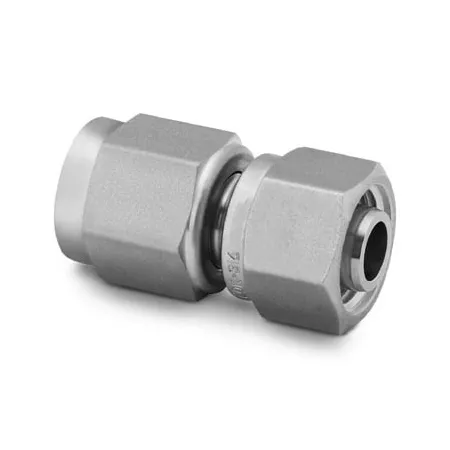

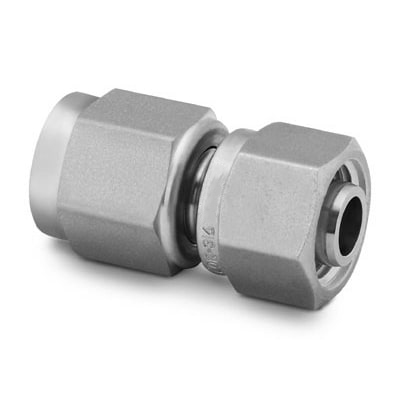

DAA4-4-S DK-Lok - Переходник прямой обжим-развальцовка 1/4"-1/4", нерж.

Назначение и принцип работы

Переходник прямой обжим‑развальцовка служит для герметичного соединения приборных и технологических трубопроводов с трубкой 1/4″ (6,35 мм) на одном конце (втулка) и развальцованной трубкой 1/4″ на другом. Работает по принципу двухобжимного узла: гайка (резьба UNF 7/16"-20) при затяжке смещает переднюю и заднюю обжимные втулки, формирующие металл‑по‑металлу уплотнение на конической поверхности 37° (74°). Соответствие стандарту SAE J514 (ISO 8434-2) обеспечивает совместимость с инструментальными линиями, гидравликой, топливом и газовыми трактами при типичных давлениях до ≈420 бар (≈6000 psi) в зависимости от толщины стенки трубки и условий эксплуатации; рабочие температуры обычно в диапазоне −60…+200 °C, при отсутствии эластичных уплотнений возможна эксплуатация до ≈400 °C.

Ключевые особенности конструкции

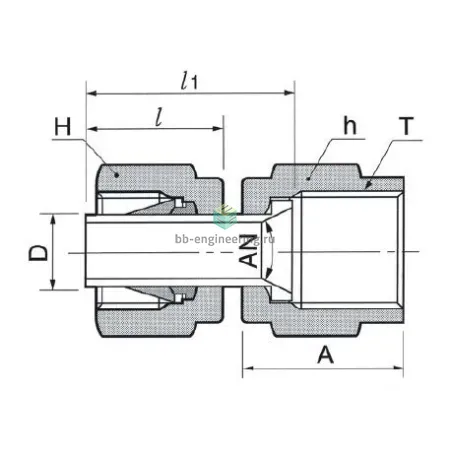

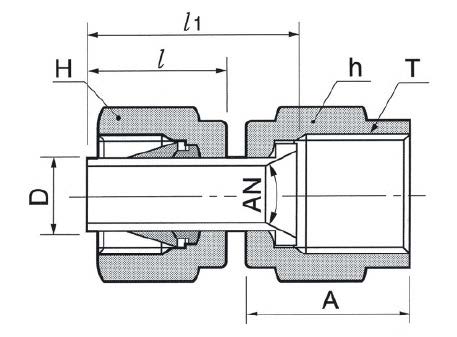

Корпус и комплект обжимных деталей выполнены из нержавеющей стали AISI 316, что обеспечивает повышенную коррозионную стойкость и совместимость с агрессивными средами. Конструкция — обжим трубки двумя обжимными кольцами и гайкой; конический угол 37° обеспечивает металл‑по‑металлу седловое уплотнение по стандарту SAE J514. Резьба гайки UNF 7/16"-20 типична для 1/4″ систем; исполнение рассчитано под трубки 1/4″ (6,35 мм) с развальцовкой. Применимо для гидравлических масел, технических газов, воды и большинства химических сред; рабочие параметры зависят от толщины стенки трубки и условий циклических нагрузок.

Экспертные рекомендации по применению

Подбирайте переходник строго под трубку 1/4″ и соответствующий профиль развальцовки. Подготовка: ровный торец, снятие фаски и заусенцев, полное ввертывание втулки. Затягивание — до плотного контакта, затем типично 1–1,25 оборота ключом (следовать инструкции производителя по моментам затяжки). Избегайте повторного использования повреждённых обжимных втулок и перекрестного сочетания материалов, что вызывает коррозию. При испытаниях давления проводите гидроиспытание и контроль на утечки; при циклических или вибрационных нагрузках учитывайте снижение допустимого рабочего давления и при необходимости применяйте уплотнения и шланги с резервом прочности.
