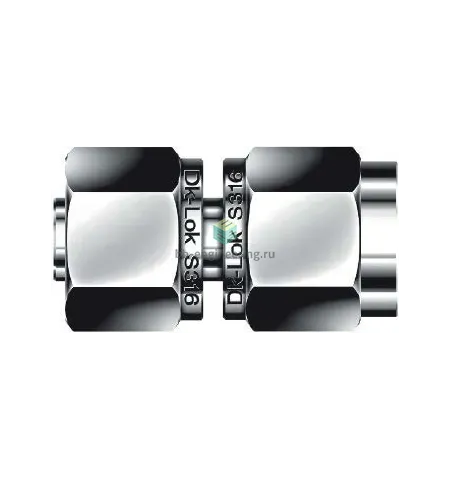

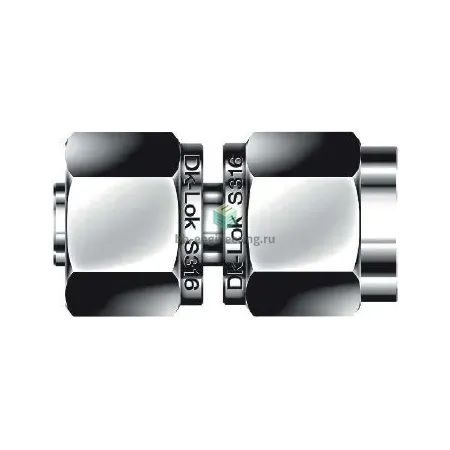

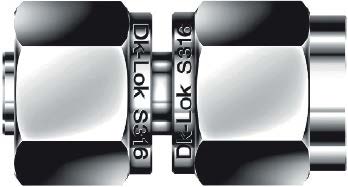

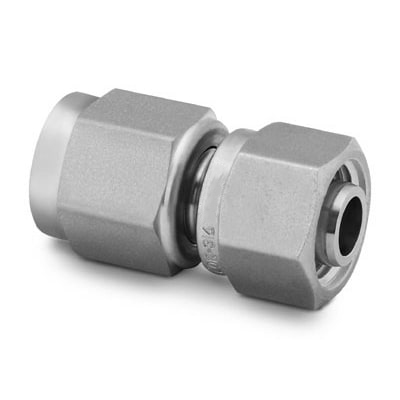

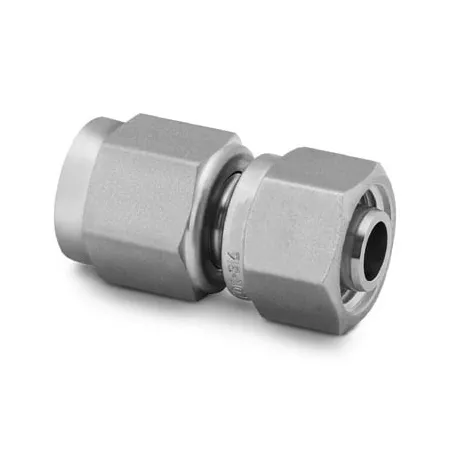

DAA6-6-S DK-Lok - Переходник прямой обжим-развальцовка 3/8"-3/8", нерж.

Назначение и принцип работы

Прямой переходник обжим‑развальцовка предназначен для соединения трубки Ø 3/8″ в обжимном исполнении с 3/8″ развальцованным (flared) присоединением. Конструкция решает задачу перехода между трубопроводами/инструментальными линиями без применения уплотнительных материалов на резьбе: герметизация достигается за счёт двух обжимных колец и гайки, а торцевое уплотнение реализуется по конической поверхности 37° (74° включённый угол). Соответствует стандарту SAE J514 (ISO 8434‑2) и применима в гидравлике, системах измерений, топливных и газовых линиях.

Ключевые особенности конструкции

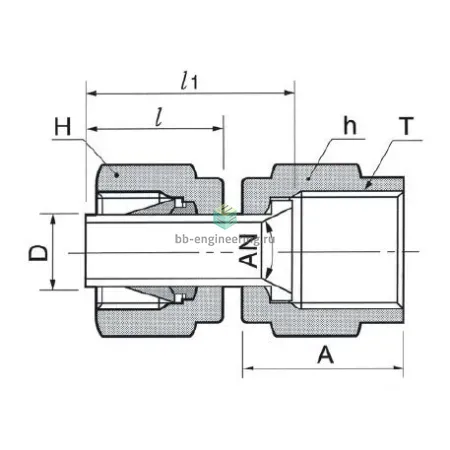

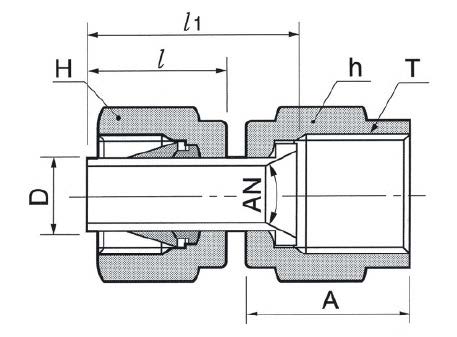

Корпус и комплектующие выполнены из нержавеющей стали (материал корпуса AISI 316), конструкция — две обжимные втулки + гайка с резьбой UNF 9/16"-18. Тип уплотнения резьбы — отсутствует (герметизация — металло‑металло по обжиму/флэру). Рабочие среды: гидравлические масла, вода, технологические и топливные газы, инертные среды. Типичные эксплуатационные параметры при правильной установке: рабочее давление до ≈420 бар (≈6000 psi) в зависимости от толщины стенки трубки и условий, температурный диапазон ориентировочно −60…+200 °C (зависит от уплотнений и среды).

Экспертные рекомендации по применению

Перед монтажом обеспечить ровный отрез и снятие заусенцев, вставить трубку до упора во втулку. Затягивать согласно рекомендациям производителя: первоначально «от руки», затем контрольная доводка ключом (обычно ~1–1,25 оборота после первоначальной установки — уточнить по таблице DK‑Lok для 3/8″). Не допускайте многократного повторного использования обжимных колец; избегайте перетяжки и несовместимых резьб (требуется UNF 9/16"-18 на приемной части). После монтажа выполнить проверку на утечки и при необходимости виброопоры для трубопроводов.
