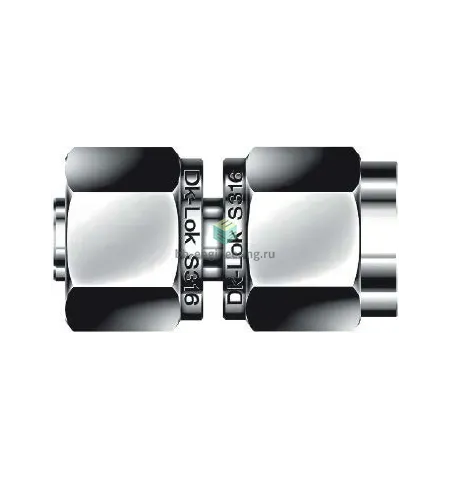

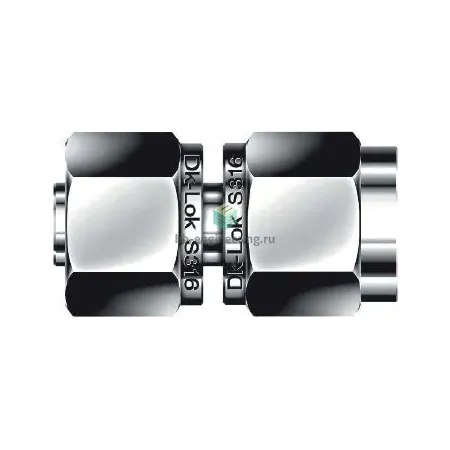

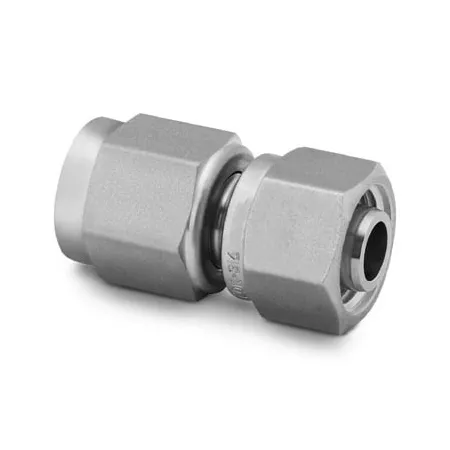

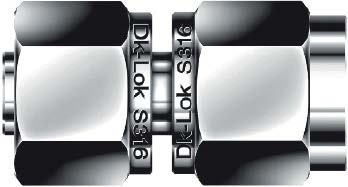

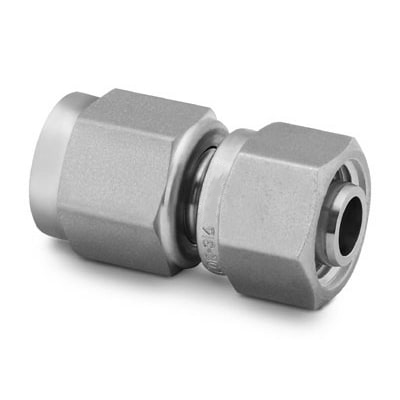

DAA8-8-S DK-Lok - Переходник прямой обжим-развальцовка 1/2"-1/2", нерж.

Назначение и принцип работы

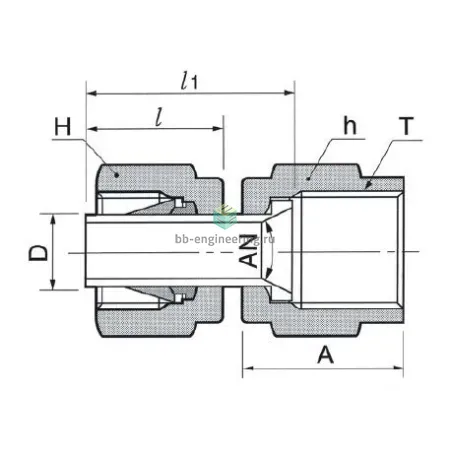

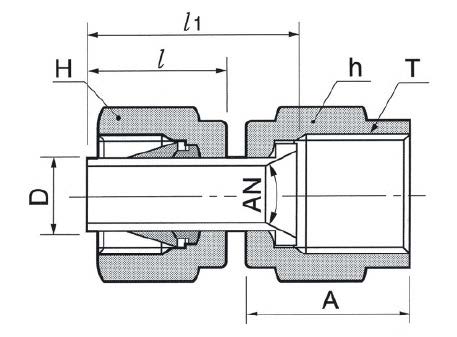

Прямой переходник обжим-развальцовка DAA8-8-S DK-Lok предназначен для передачи гидравлических и пневматических сред между трубкой с обжимным соединением и трубным соединением под развальцовку в системах измерения и управления. Работает по принципу двукольцевого обжимного уплотнения: гайка навинчивается на корпус, два обжимных кольца (ferrules) создают герметичное зацепление с трубкой, а сторона «развальцовка» обеспечивает плотный фланцевый контакт с трубой/ответной деталью. Угол конуса фитинга 37° (74°) совместим со стандартом SAE J514 (ISO 8434-2). Подключения: 1/2" (втулка) — 1/2" (под развальцовку), резьба гайки UNF 3/4"-16.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — обжим трубки с помощью двух обжимных колец и гайки, без резьбового уплотнения, что обеспечивает металл-металл герметичность и повторяемость соединения. Соответствует SAE J514 (ISO 8434-2). Рабочие среды: гидравлические масла, вода, инертные газы и технологические флuidы; рекомендуемый эксплуатационный диапазон давлений — типично до 420 бар (зависит от диаметра и толщины стенки трубки), температурный диапазон приблизительно от −196 °C до +400 °C в зависимости от среды и уплотнений.

Экспертные рекомендации по применению

Подбирайте переходник с учётом наружного диаметра и толщины стенки трубки; используйте трубки, соответствующие SAE/ISO по допускам. Монтаж: соблюдайте момент затяжки и последовательность монтажа (вкрутить гайку до контакта, затем повернуть по рекомендациям производителя), не реиспользуйте деформированные обжимные кольца. Проверяйте совместимость AISI 316 с рабочей средой (избегать длительного контакта с хлоридсодержащими растворами без антикоррозионных мер). При вибрации применяйте фиксацию трубопровода и контрольную локацию утечек после монтажа. Для критичных приложений руководствуйтесь технической документацией DK‑Lok и сертификацией по SAE J514.
