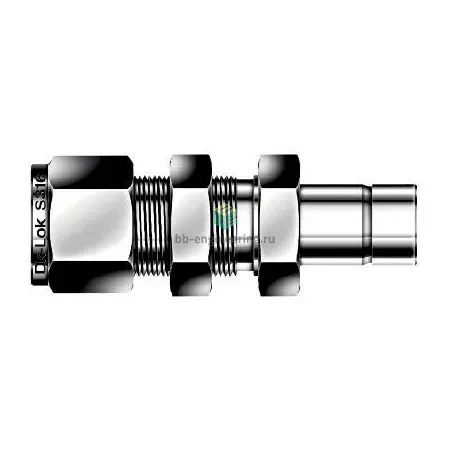

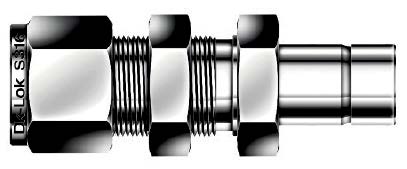

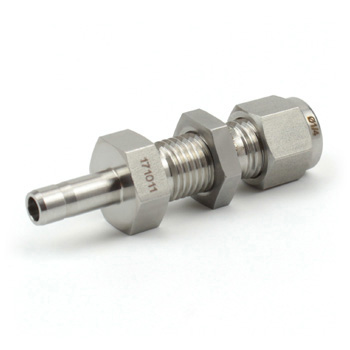

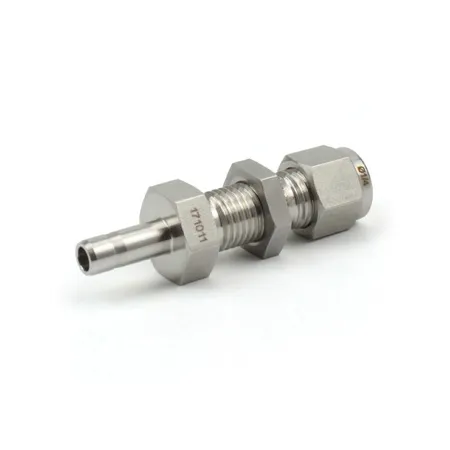

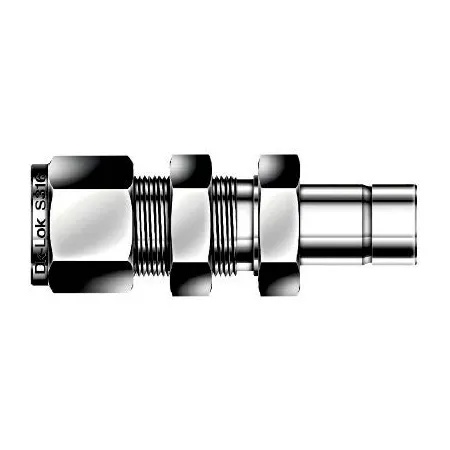

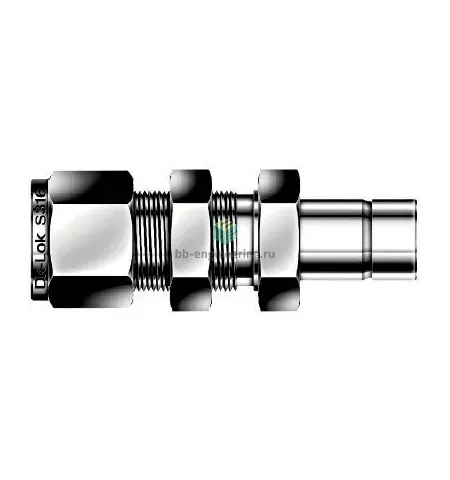

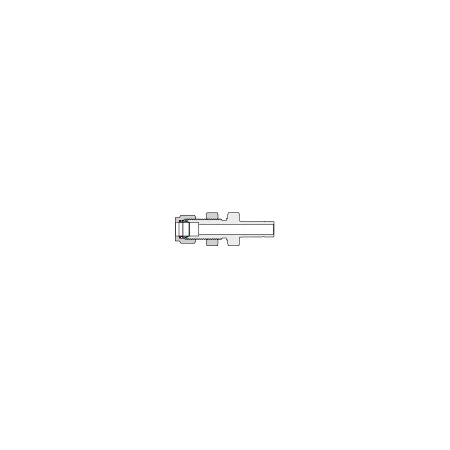

DAB10-10-SA DK-Lok - Соединитель панельный переходной обжимной 5/8"-5/8", нерж.

Назначение и принцип работы

Соединитель панельный переходной втулочный предназначен для герметичного подключения трубок Ø 5/8" в сквозных панельных фланцах и распределительных плитах приборных шкафов. Работает по принципу двойного обжима: при затягивании гайки две обжимные втулки фиксируют и уплотняют трубку металлом по металлу, обеспечивая розеточное соединение без применения уплотняющих паст на резьбе (Тип уплотнения резьбы: -). Применяется в системах КИПиА, гидравлике, нефтегазе и химии для сред газов и жидкостей с рабочими давлениями до 6000 psi (≈414 bar) в зависимости от толщины стенки и материала трубки и при температурах от −196 °C до +260 °C для AISI 316.

Ключевые особенности конструкции

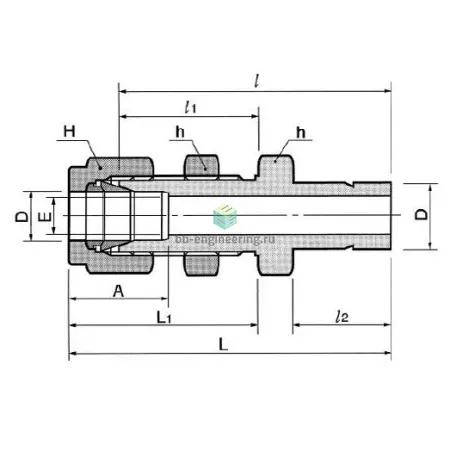

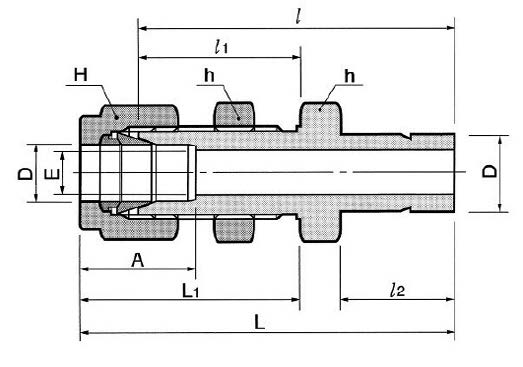

Конструкция — обжим трубки с помощью двух обжимных колец и гайки; подключение обеих сторон — 5/8" (канал 1: 5/8" трубка; канал 2: 5/8" втулка). Корпус и обжимные элементы — сталь нержавеющая, корпус из AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с маслами, гидравлическими жидкостями, паром и большинством технологических газов. Металлическое седловое уплотнение допускает широкий температурный диапазон и вибростойкость; отсутствие уплотнения резьбы снижает риск утечек при термоциклах.

Экспертные рекомендации по применению

Подбирайте фитинг по внешнему диаметру и толщине стенки трубки 5/8" и по допустимому давлению системы; используйте оригинальные обжимные кольца DK‑Lok или совместимые по допускам. При монтаже соблюдайте рекомендованный момент затяжки производителя и контролируйте осевую посадку трубки во втулке: перекос или недосадка приводят к течи. Не используйте пасты на резьбе; при повторной сборке заменяйте кольца при видимых деформациях. При критических температурах и средах проводите испытание под давлением перед вводом в эксплуатацию.
