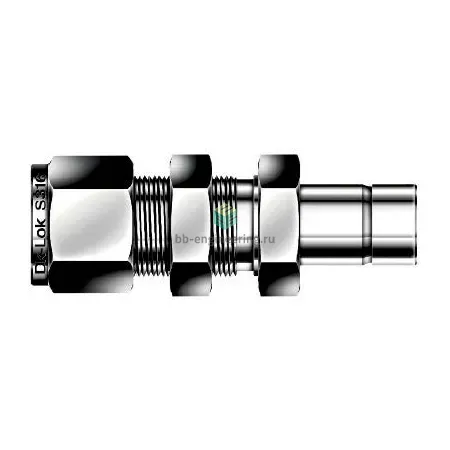

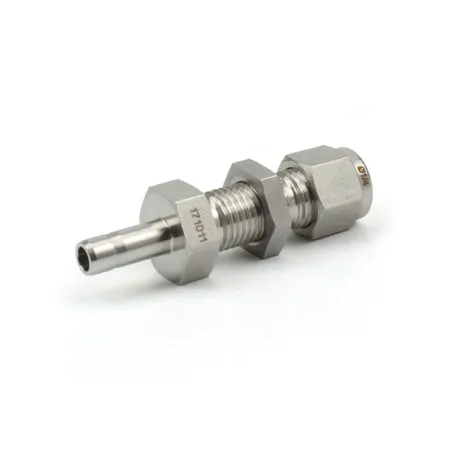

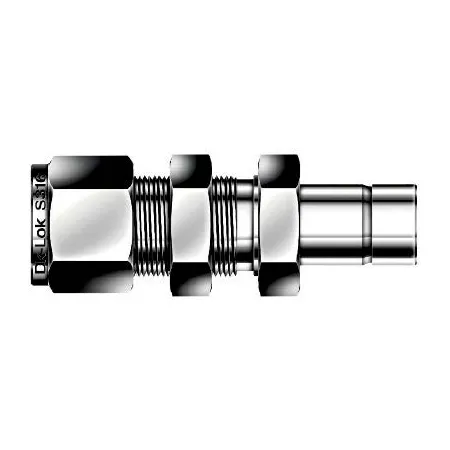

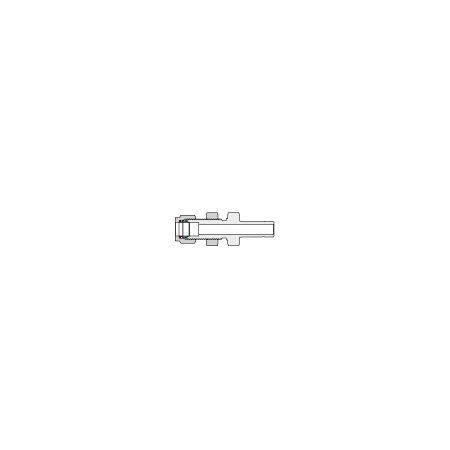

DAB16-16-SA DK-Lok - Соединитель панельный переходной обжимной 1"-1", нерж.

Назначение и принцип работы

Панельный переходной втулочный соединитель обжимного типа предназначен для герметичного подключения трубки Ø 1" (25,4 мм) через панель (bulkhead) и обеспечивает переход между трубной линией и втулкой/каналом 1". Работает по принципу двухобжимной системы: при затяжке гайки две обжимные кольца (ferrules) последовательно деформируются, фиксируя трубку и создавая металлометаллическое уплотнение, без применения дополнительных резьбовых уплотнений. Применяется в системах технологической и инженерной арматуры, узлах КИПиА, гидравлике и газоаналитике для сред под давлением.

Ключевые особенности конструкции

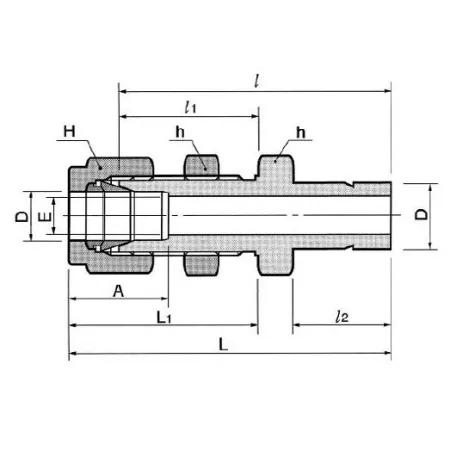

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с технологическими жидкостями, парами и газами. Конструкция — обжим трубки двумя кольцами и гайкой; тип уплотнения резьбы отсутствует (металл‑к‑металу). Типичный диапазон рабочих условий зависит от стенки трубки и среды: для 1" компрессионных соединений DK‑Lok практический диапазон давлений ориентировочно до 200–300 бар; температура эксплуатации — широкая при металлическом уплотнении (от минусовых значений до сотен °C), при наличии полимерных уплотнений — ограничена их температурными свойствами.

Экспертные рекомендации по применению

Подбирайте толщину стенки трубки и материал в соответствии с давлением и средой; используйте трубку Ø25,4 мм с допустимой твердостью и без заусенцев. Перед монтажом очистите и централизуйте трубку, соблюдайте глубину посадки втулки, избегайте перекоса. Затягивайте по таблице моментов производителя или стандартной методике: довести до посадки, затем контролируемый допуск оборотов; не допускать перетяжки. Для вибронагруженных участков применяйте контргаечки или фиксаторы. Проверяйте совместимость материалов во избежание гальванической коррозии.
