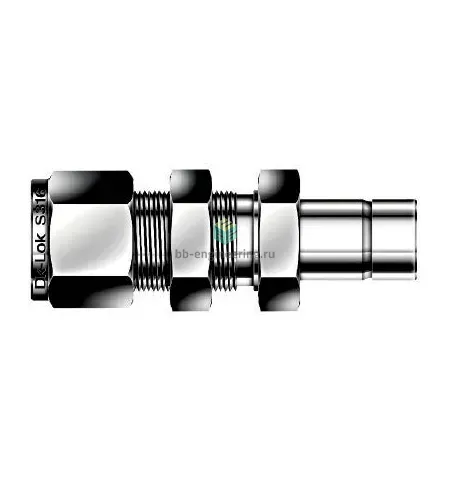

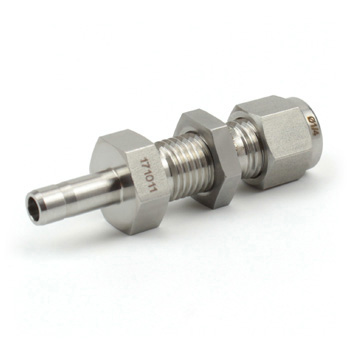

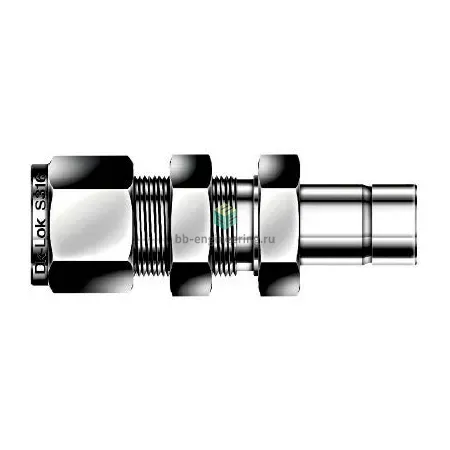

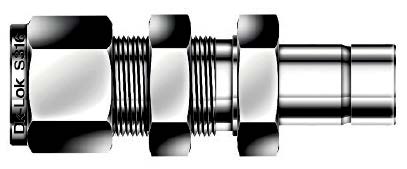

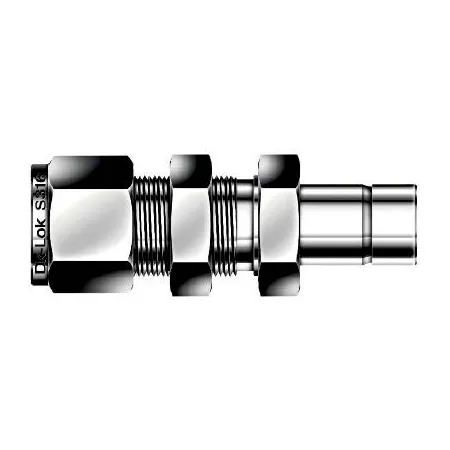

DAB2-2-SA DK-Lok - Соединитель панельный переходной обжимной 1/8"-1/8", нерж.

Назначение и принцип работы

Панельный переходной втулочный соединитель DK-Lok DAB2-2-SA предназначен для подсоединения 1/8" трубки к фиксированному отверстию панели с выходом под втулку 1/8". Решает задачи передачи жидкостей и газов в системах КИПиА, лабораторных и технологических магистралях с высокой герметичностью и повторяемостью соединений. Работает по принципу обжима трубки двумя обжимными кольцами и гайкой: при затяжке гайки переднее и заднее кольца формируют плотное уплотнение металлом по металлу на торце трубки, обеспечивая стойкость к перепадам давления и вибрации.

Ключевые особенности конструкции

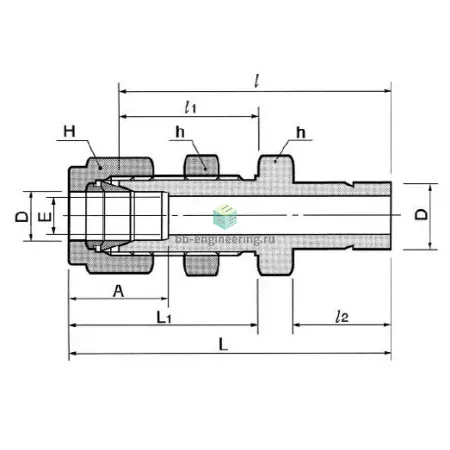

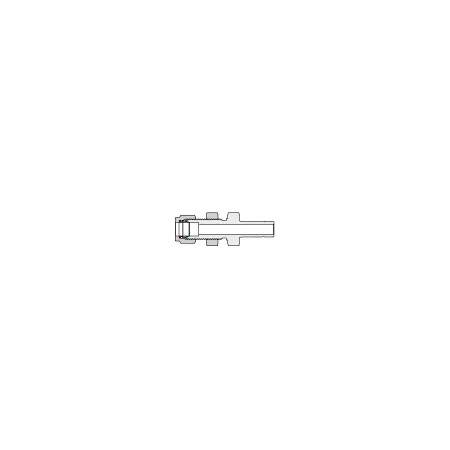

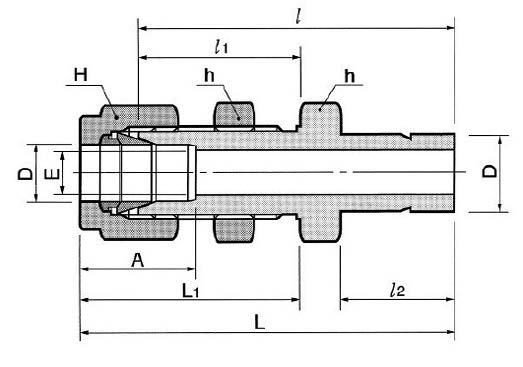

Корпус и основные элементы изготовлены из нержавеющей стали AISI 316, общий материал — сталь нержавеющая. Конструкция — обжимная с двумя обжимными кольцами и гайкой, без резьбовых уплотнений. Подключения: канал 1 — 1/8" (трубка), канал 2 — 1/8" (втулка). Допускается работа с агрессивными средами (вода, масла, инертные и активные газы). Типичный диапазон рабочего давления для подобных обжимных фитингов — до ~400 бар в зависимости от наружного диаметра и толщины стенки трубки; температурный диапазон — от криогенных значений до +200°C при стандартной эксплуатации, при отсутствии эластичных уплотнений возможна эксплуатация при более высоких температурах.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и прямой квадратный рез торца трубки, удалить заусенцы; полностью ввести трубку до упора. Затягивать гайку согласно методике DK-Lok: до упора, затем дополнительно 1–1,5 оборота (контролировать момент на тонкостенных трубках). Избегать повторного многократного перетягивания — это деформирует кольца и снижает герметичность. Для проверки использовать метод проточного или гелиевого теста; при вибрации применяйте опоры и компенсаторы. При подборе учитывать давление, химическую совместимость и толщину стенки трубки.
