DAB20-20-SA DK-Lok - Соединитель панельный переходной обжимной 1 1/4"-1 1/4", нерж.

Назначение и принцип работы

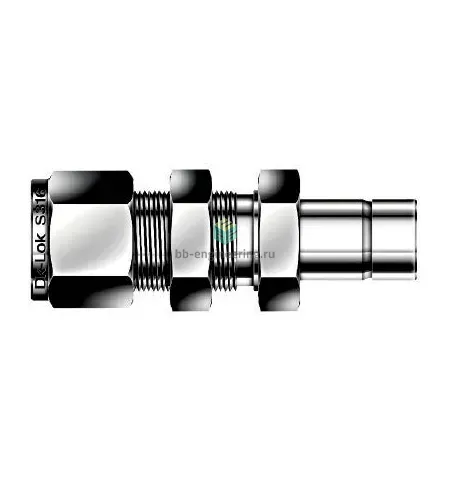

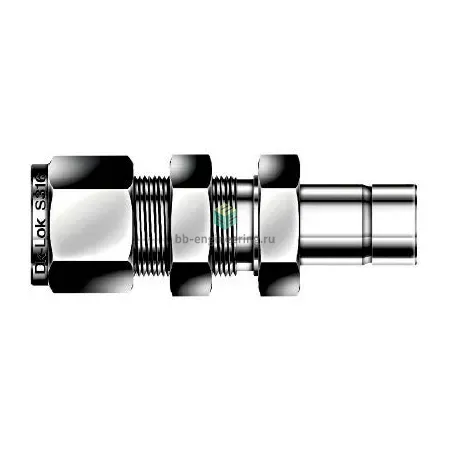

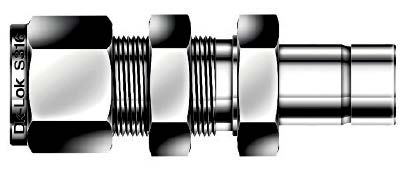

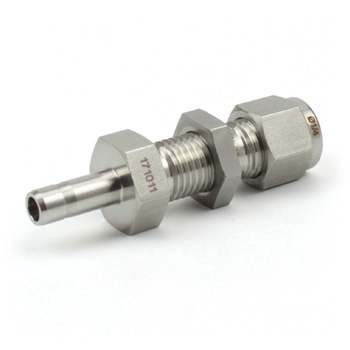

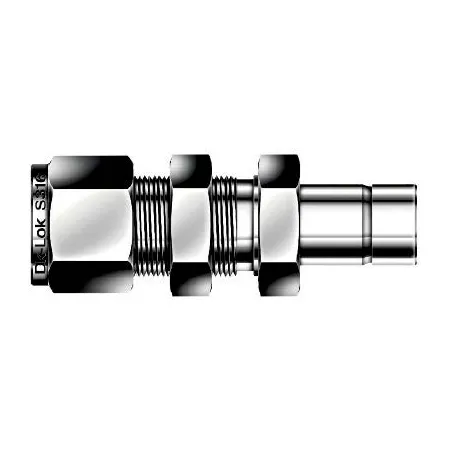

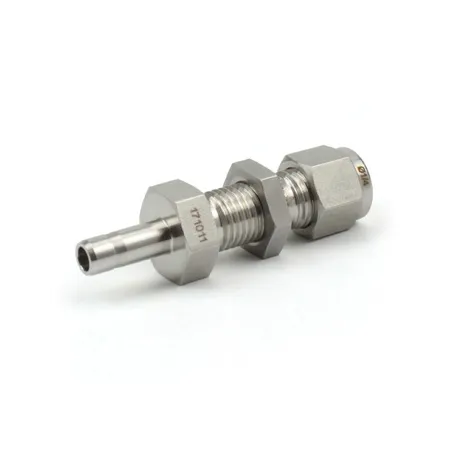

Соединитель панельный переходной втулочный DK-Lok DAB20-20-SA предназначен для установки в панель или перегородку и обеспечивает герметичный переход трубки 1 1/4″ в втулку 1 1/4″ при приборных и технологических трассах (контрольные линии, гидравлика, газовые разводки, аналити­ческая аппаратура). Принцип действия — механическое обжатие трубки двумя обжимными кольцами и гайкой: при затяжке образуется металл‑к‑металлу уплотнение и контакт втулки с трубкой, что исключает необходимость дополнительных резьбовых уплотнений.

Ключевые особенности конструкции

Корпус и фурнитура изготовлены из нержавеющей стали AISI 316, устойчивой к коррозии в агрессивных средах. Тип конструкции — двухколечный обжим (ferrule‑type) с гайкой; подключение по обоим каналам 1 1/4″. Параметры эксплуатации зависят от стенки трубки и конкретного исполнения: при корректном подборе трубки и монтаже DK‑Lok применяются в системах с рабочим давлением порядка до 413 бар (6000 psi) и температурном диапазоне примерно −60…+400 °C (влияние уплотнений и среды уточняйте в каталоге производителя). Подходит для жидкостей, пара и инертных газов.

Экспертные рекомендации по применению

Подбирайте соединитель под конкретный наружный диаметр и толщину стенки трубки 1 1/4″; перед монтажом удалите задиры и обезжирьте торец. Затягивайте гайку по инструкции DK‑Lok: сначала вручную, затем контрольным моментом (см. таблицу момент‑затяжки производителя) — избегайте перекручивания и перетяжки, чтобы не деформировать кольца. Для панельной установки обеспечьте правильную посадочную глубину втулки и уплотнение панели. После монтажа выполните гидростатическую проверку и периодический контроль на герметичность при пуске в эксплуатацию.
