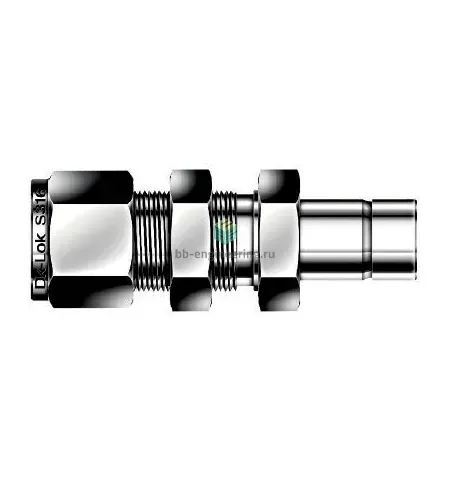

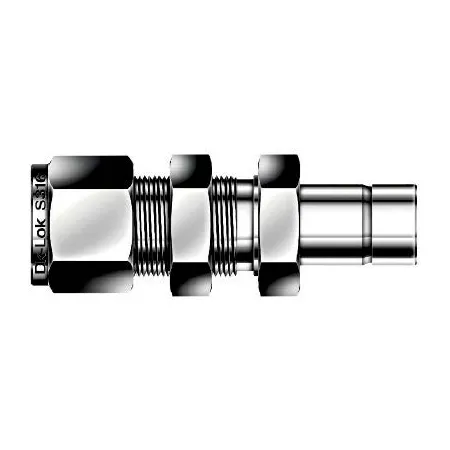

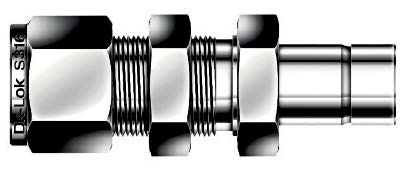

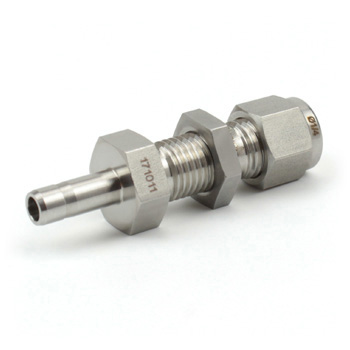

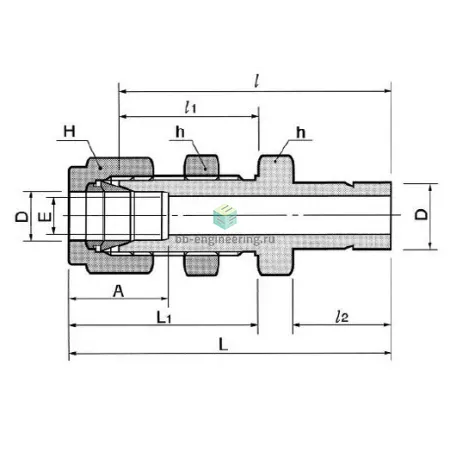

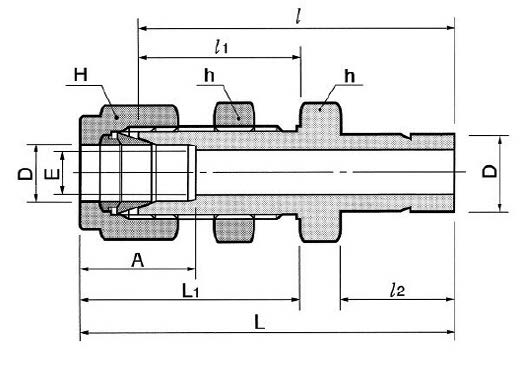

DAB24-24-SA DK-Lok - Соединитель панельный переходной обжимной 1 1/2"-1 1/2", нерж.

Назначение и принцип работы

Соединитель панельный переходной втулочный обжимной 1 1/2″–1 1/2″ предназначен для подсоединения трубки к панели или перехода между трубной линией и гнездом под втулку на приборе. Функционирует по принципу двухфланцевого обжимного уплотнения: при затяжке гайки две обжимные кольца (фронтальная и задняя) смещаются и формируют плотный металлометаллический контакт с внешней поверхностью трубки и внутренней поверхностью втулки, обеспечивая герметичность без использования резьбовых уплотнений. Применяется в системах КИПиА, технологических линиях и газовых разводках с трубами 1½″ (38,1 мм).

Ключевые особенности конструкции

Корпус и втулки выполнены из нержавеющей стали AISI 316, общая конструкция — обжим с двумя обжимными кольцами и гайкой. Тип уплотнения резьбы отсутствует — герметизация обеспечивается обжимными элементами. Работа с агрессивными средами, техническими газами, паром и жидкостями; совместимость определяется коррозионной стойкостью AISI 316. Ориентировочный диапазон температур эксплуатации при металлическом уплотнении: от −196 °C (криогенные системы) до +538 °C; рабочее давление зависит от толщины стенки трубки и типа установки, типичные практические значения для обжимных систем DK‑Lok — до нескольких сотен бар при корректно подобранной трубке и установленных параметрах.

Экспертные рекомендации по применению

Подбирайте соединитель под конкретный наружный диаметр и толщину стенки трубки 1½″; перед монтажом обеспечьте чистоту торца и правильную посадку втулки на панель. Затягивайте гайку в два этапа по рекомендованному моменту производителя, избегая перекоса; при панельном монтаже используйте упорную шайбу для распределения нагрузки. Обязательно выполните гидравлическую или пневматическую проверку герметичности на рабочем давлении и учитывайте склонность AISI 316 к SCC в хлорсодержащих средах при повышенных температурах. При сомнениях — сверяйтесь с таблицами давлений DK‑Lok и паспортом на конкретную трубку.
