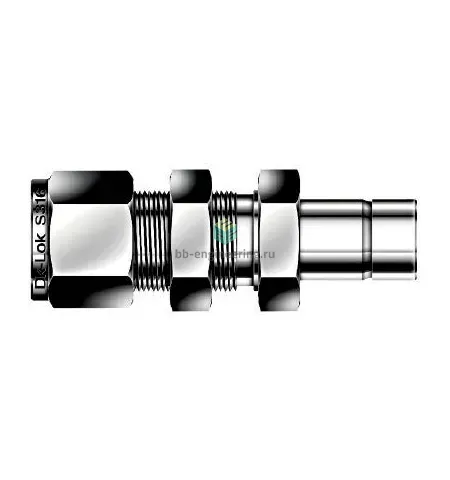

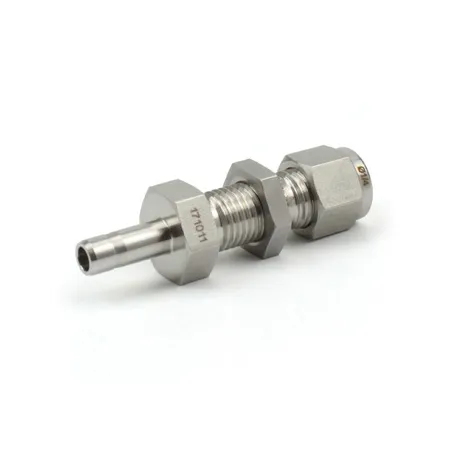

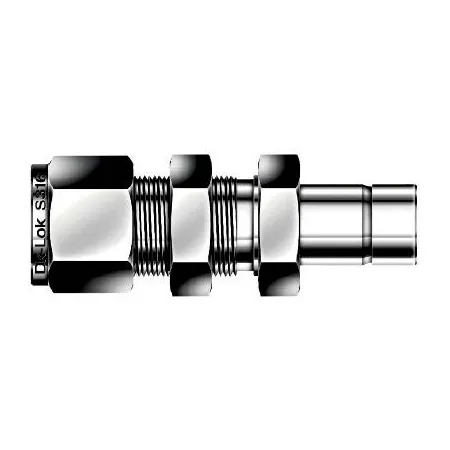

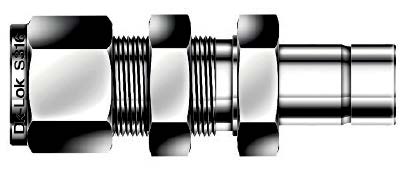

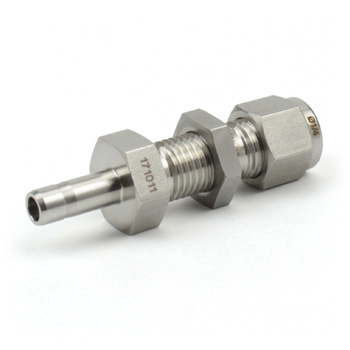

DAB32-32-SA DK-Lok - Соединитель панельный переходной обжимной 2"-2", нерж.

Назначение и принцип работы

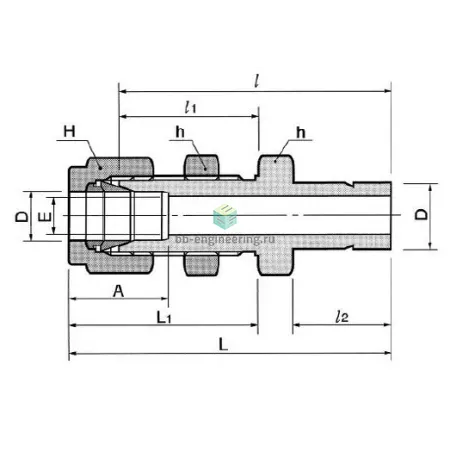

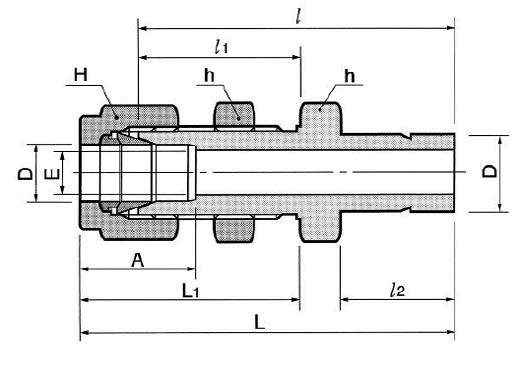

Панельный переходной соединитель для трубных систем с переходом 2″→2″ предназначен для прокладки и герметизации технологических и приборных линий через монтажную панель. Конструкция втулочного типа обеспечивает пропуск трубки через панель и одновременное выполнение обжимного соединения: трубка вставляется в канал 1 (2″), втулка/втулочный конец канала 2 (2″) фиксируется обжимной гайкой и двумя обжимными кольцами, формируя металл‑в‑металл уплотнение без применения уплотнений резьбы. Применяется в системах отбора, гидравлике, агрессивных средах и газовых линиях, где требуется надежная герметизация и возможность демонтажа.

Ключевые особенности конструкции

Корпус и рабочие элементы — нержавеющая сталь AISI 316, стойкая к коррозии и совместимая с большинством технологических сред. Тип соединения: обжим трубки с помощью двух обжимных колец и гайки; тип уплотнения резьбы отсутствует (металлическая посадка). Рекомендуемая рабочая область температур: от −196 °C (криогенные среды) до ≈+400 °C в зависимости от уплотняемой среды и материала трубки; допустимое рабочее давление зависит от наружного диаметра и толщины стенки трубки, типичных сварочных/монтажных условий и составляет порядка до 10 MPa (100 bar) при корректной комбинации трубки и обжима — для точных значений следует опираться на паспорт производителя и таблицы нагрузок DK‑Lok.

Экспертные рекомендации по применению

Подбирайте толщину стенки трубки под расчетное давление и ориентируйтесь на паспортные данные DK‑Lok; используйте новые обжимные кольца при повторной сборке — повторный обжим старых колец снижает герметичность. Тщательно обрабатывайте торец трубки (прямой рез, фаска, отсутствие заусенцев), обеспечьте полное входное положение трубки в седло перед затяжкой. Применяйте рекомендуемые моменты затяжки из инструкции производителя, избегайте перетяжки и перекосов, фиксируйте панельную часть для снижения вибрационной утомляемости. Для агрессивных сред и высоких температур согласуйте материалы уплотнений и смежных компонентов с поставщиком.
