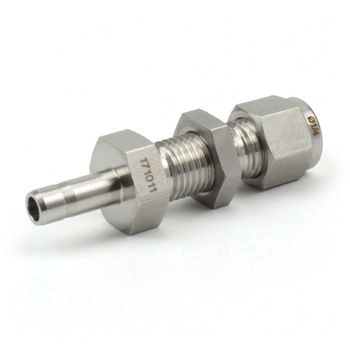

DAB4-4-SA DK-Lok - Соединитель панельный переходной обжимной 1/4"-1/4", нерж.

Назначение и принцип работы

Соединитель панельный переходной втулочный DAB4-4-SA DK-Lok применяется для коммутации приборных трубок 1/4″ в местах выводов на панель или перегородку, обеспечивая надежный переход от трубки к втулке 1/4″. Принцип работы — механическое обжатие трубки двумя коническими обжимными кольцами (двухфланцевая система) и затягивание гайки, что обеспечивает металлометаллическое герметичное соединение без применения уплотняющих материалов в резьбе (Тип уплотнения резьбы: -). Конструкция рассчитана на работу в системах измерения, отбора проб и технологических линиях с рабочими средами газов и жидкостей.

Ключевые особенности конструкции

Корпус и фурнитура изготовлены из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая), что обеспечивает высокую коррозионную стойкость и совместимость с агрессивными средами (включая водород, азот, сжатый воздух, нефтепродукты, воду). Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; подключения: канал 1 — 1/4″ (трубка), канал 2 — 1/4″ (втулка). Типичные рабочие параметры для подобных обжимных фитингов данного класса: рабочее давление до порядка 6000 psi (~414 бар) в зависимости от толщины стенки трубки и режима, температурный диапазон от примерно −196 °C до +400 °C при отсутствии эластомерных уплотнений. Применяется в приборных и гидравлических системах требующих высокую герметичность и виброустойчивость.

Экспертные рекомендации по применению

При подборе учитывайте материал и толщину стенки трубки, давлении и температуру среды; для панельного монтажа соблюдайте требования к вырезу и затяжке по паспорту производителя. Монтаж: отрезать и снять фаску у трубки, полностью вставить трубку до упора, завернуть гайку до упора вручную и затем дополнительно повернуть на указанное производителем число оборотов (обычно 1–1.5 оборота после фиксации), избегать перетяжки. Обычные ошибки — недостаточная глубина посадки трубки, повторное использование деформированных обжимных колец, применение лубрикантов/герметиков в резьбе (не требуется). Для критичных режимов отопоки/коррозии проводить периодический осмотр и замену обжимных колец согласно регламенту.
