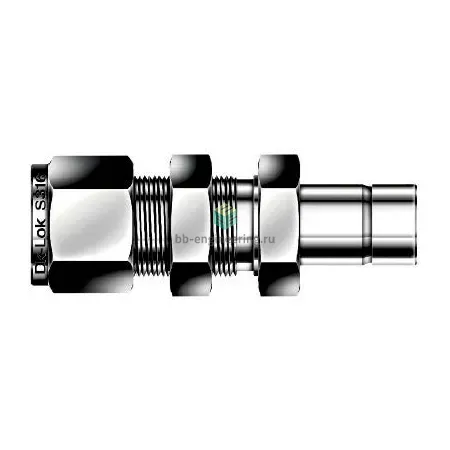

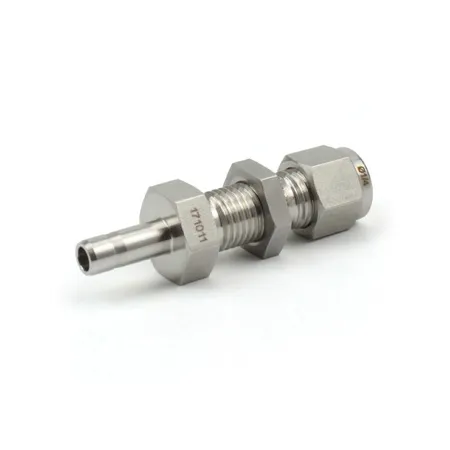

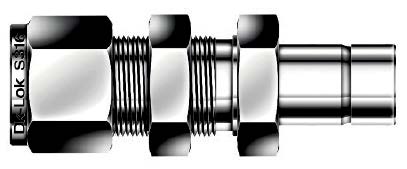

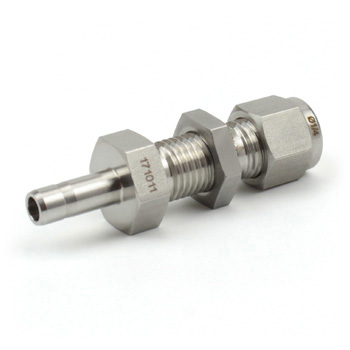

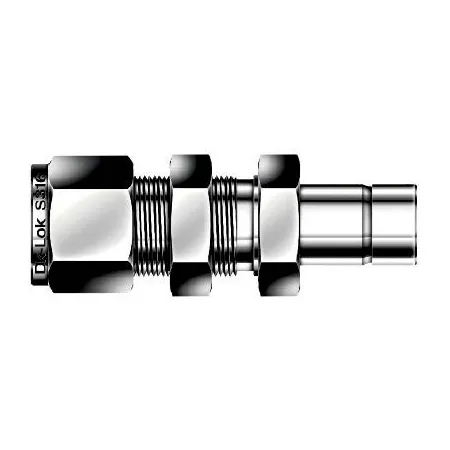

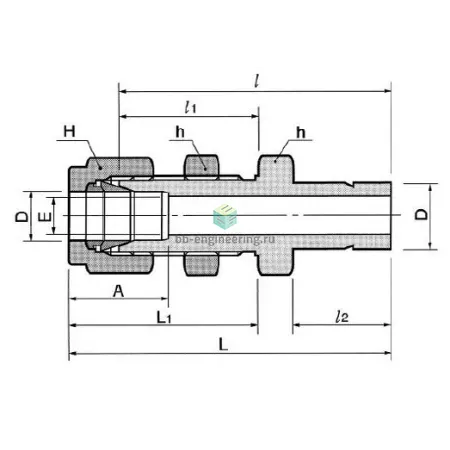

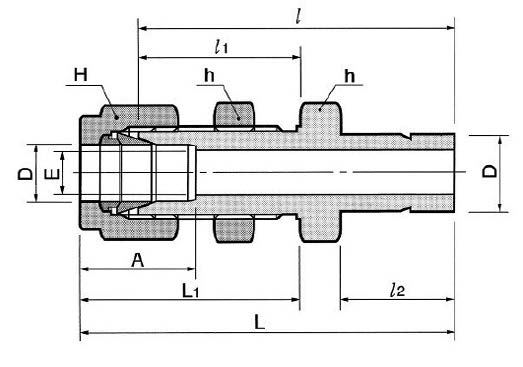

DAB6-6-SA DK-Lok - Соединитель панельный переходной обжимной 3/8"-3/8", нерж.

Назначение и принцип работы

Соединитель панельный переходной втулочный DAB6-6-SA DK-Lok предназначен для герметичного присоединения трубок Ø 3/8" (9,525 мм) к приборным панелям и перехода на втулочное соединение того же размера. Функционирует по принципу обжима трубки двумя обжимными кольцами (двухфланцевой втулочный элемент) и гайкой: при затягивании гайки кольца образуют уплотняющий зажим на трубке, обеспечивая металлическое седловое уплотнение без использования резиновых прокладок. Конструкция решает задачи точной передачи жидкостей и газов в системах КИПиА, гидравлики и аналитики при высоком давлении и агрессивных средах.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с нефтехимическими, водными и газовыми средами. Соединение рассчитано на трубку 3/8" в обоих каналах (трубка/втулка). Поскольку тип уплотнения — металлический обжим, резьловых уплотнителей не требуется. При типичной конфигурации подобных обжимных фитингов рабочее давление для 3/8" трубок при корректной толщине стенки и монтаже достигает порядка 414 bar (6000 psi); эксплуатационный температурный диапазон ориентировочно от −196 °C (криогенные приложения) до +400 °C, зависимо от среды и материала трубки.

Экспертные рекомендации по применению

Перед монтажом проверьте наружный диаметр и толщину стенки трубки, удалите фаски и задиры, обеспечьте плотную посадку до упора в седле. Затягивайте гайку по монтажной инструкции производителя DK-Lok, избегая перекрута и многократных перетягиваний — это снижает ресурс кольца. Для панельного монтажа соблюдайте рекомендованный диаметр отверстия и фиксируйте соединитель контргайкой; при высоких давлениях выполняйте контроль натяжения и проверку на протечки гидростатическим испытанием. Во взрывоопасных или агрессивных средах выбирайте AISI 316 и контролируйте совместимость с рабочей средой.
