DAF10-8R-S DK-Lok - Переходник прямой с внутр. резьбой обжимной R1/2-5/8", нерж.

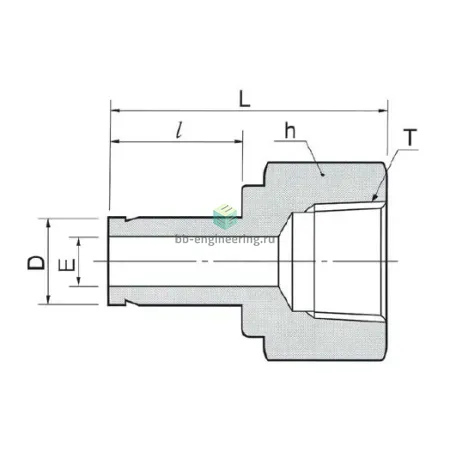

Назначение и принцип работы

Переходник прямой втулочный предназначен для герметичного соединения трубопровода и резьбового портa в системах измерения и подачи рабочих сред. Конструкция обеспечивает переход с R1/2 (резьбовой порт) на трубную втулку 5/8″ (15,88 мм) с использованием метода обжима: трубка фиксируется двумя обжимными кольцами и гайкой, что создаёт металлическое уплотнение вдоль наружной поверхности трубки. Резьбовое соединение уплотняется ФУМ-лентой. Применяется в линиях с давлением до 400 бар и диапазоном температур примерно от −60 °C до +200 °C в зависимости от среды и условий эксплуатации.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, материал обеспечивает коррозионную стойкость в агрессивных средах и совместимость с жидкостями и газами. Тип конструкции — обжим трубки с двумя обжимными кольцами и гайкой (комплект ferrule), что повышает осевую фиксацию и виброустойчивость по сравнению с однофланцевыми решениями. Резьба: R1/2 — внутренняя; втулка для трубки — 5/8″. Уплотнение резьбы — ФУМ-лента; уплотнение трубки — металлическое за счёт обжима. Рекомендуемые рабочие среды: инертные и агрессивные химические жидкости, водяные и паровые линии, инструментальная арматура. Диапазоны давления и температуры зависят от диаметра трубки и толщины стенки; типичная эксплуатация — до ~400 бар и до +200 °C с контролируемой термостойкостью.

Экспертные рекомендации по применению

При подборе учитывайте соответствие наружного диаметра трубки 5/8″ (15,88 мм) и толщины стенки рекомендованной производителем. Перед монтажом очистите и дебурьте торец трубки, полностью вставьте её до упора в втулку. Нанесите ФУМ-ленту на резьбу R1/2, избегая попадания ленты вовнутрь трубопровода. Затягивайте гайку согласно таблице моментов для данного размера (контролируйте относительно крутящего момента, выполняйте пробное опрессовывание и проверку на герметичность при рабочем давлении). Не рекомендуется многократный демонтаж обжимных колец — при повторном использовании теряются уплотнительные свойства; при сомнении заменяйте ferrule. Избегайте ударных и температурных циклов, превышающих указанные рабочие пределы.
