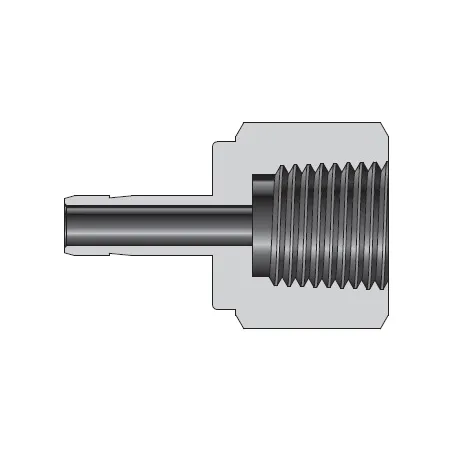

DAF10M-4N-S DK-Lok - Переходник прямой с внутр. резьбой обжимной NPT1/4-10 мм, нерж.

Назначение и принцип работы

Переходник прямой с внутренней резьбой и втулкой предназначен для герметичного соединения трубчатых магистралей с резьбовыми ответными компонентами в системах измерения, КИПиА, гидравлики и пневматики. Входной порт — внутренняя резьба NPT1/4, выход — обжимная втулка под трубку 10 мм; уплотнение резьбы выполняется ФУМ-лентой. Работа устройства основана на обжимном принципе: при затяжке гайки две обжимные кольца создают уплотнение и фиксацию трубки, обеспечивая долговременную герметичность без сварки или пайки. Применяется для подключения трубок Ø10 мм к резьбовым патрубкам с конусной NPT-резьбой.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с водой, маслом, паром и большинством технологических газов. Конструкция — двухкольцевая обжимная (две ферулы + гайка) обеспечивает высокую механическую прочность и повторяемость соединения. Резьбовое уплотнение рекомендовано выполнять ФУМ-лентой; допустимый диапазон рабочих температур зависит от среды и уплотнителя, ориентировочно от −60 °C до +260 °C по ФУМ/ПТФЭ и до +200 °C по материалу корпуса. Рабочее давление типично соответствует трубным системам данного диаметра и материала (порядок сотен бар) и зависит от толщины стенки трубки и режима эксплуатации.

Экспертные рекомендации по применению

Подбирайте соединение по внутреннему диаметру и по толщине стенки трубки: для Ø10 мм используйте рекомендованные производителем ферулы. Перед монтажом удалите заусенцы и обеспечьте заход трубки на всю глубину втулки; затягивайте гайку по рекомендованному моменту — сначала легкая посадка, затем окончательная затяжка с контролем герметичности. Для резьбы NPT1/4 применяйте ФУМ-ленту подходящей толщины, не допуская попадания ленты внутрь магистрали. Избегайте циклических перегрузок и коррозионных сред с хлоридами без проверки совместимости AISI 316; при высоких температурах контролируйте деградацию уплотнений. При повторном монтаже заменяйте ферулы при ухудшении герметичности.
