DAF10M-6GG-S DK-Lok - Переходник прямой с внутр. резьбой под манометр обжимной G3/8-10 мм, нерж.

Назначение и принцип работы

Переходник прямой с внутренней резьбой под манометр и обжимной втулкой предназначен для подключения манометрических и контрольно-измерительных приборов к трубопроводам ø10 мм. Работает по принципу двухобжимного соединения: при затяжке гайки две обжимные втулки формируют герметичное уплощение на наружной поверхности трубки, а внутренняя торцевая проточка обеспечивает размещение прокладки для герметизации резьбового соединения G3/8. Изделие применяют в гидравлике, промышленной газо- и нефтехимии, системах КИПиА для переноса жидкостей и газов при рабочих давлениях типично до ~400 бар и температуре среды от криогенных значений до нескольких сотен °C в зависимости от типа прокладки.

Ключевые особенности конструкции

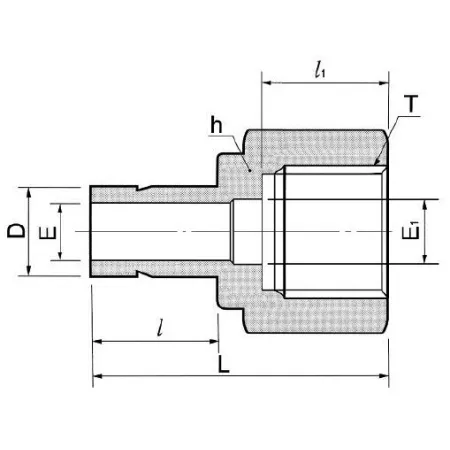

Корпус и детали изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и химическую совместимость с агрессивными средами. Конструкция — обжим трубки с помощью двух обжимных колец и гайки; подключение каналов: резьба G3/8 (внутренняя) и втулка под трубку 10 мм. Уплотнение резьбы реализовано через прокладку, размещаемую во внутренней проточке — обеспечивает герметичность резьбового седла без использования уплотнительных лент. Типовые рабочие среды: вода, масла, инертные и технологические газы; ориентировочный диапазон рабочих температур: с металлической прокладкой до +450 °C, с эластомерной прокладкой до ≈+200 °C.

Экспертные рекомендации по применению

Перед монтажом удалите фаски и задиры на трубке ø10 мм, используйте рекомендованные втулки и новые обжимные кольца; не допускайте повторного использования кольца при демонтаже. Затяжку выполняйте по таблице крутящих моментов производителя или шагами: первоначальная посадка гайки до контакта, затем повернуть на контролируемый угол; избегайте перетяжки, которая деформирует втулки и нарушает герметичность. При вибрациях применяйте дополнительно фиксацию трубопровода. После монтажа проведите гидравлическое испытание на 1,3–1,5× рабочее давление. Для точного подбора опирайтесь на спецификации DK‑Lok и условия среды.
