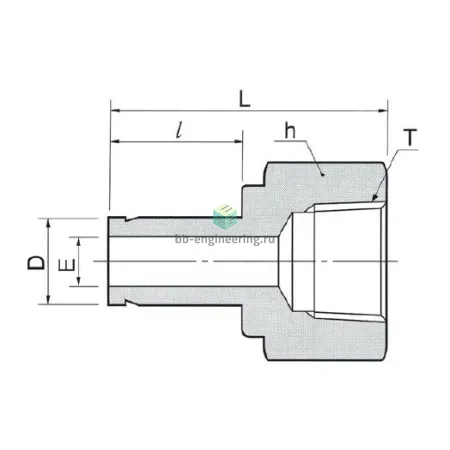

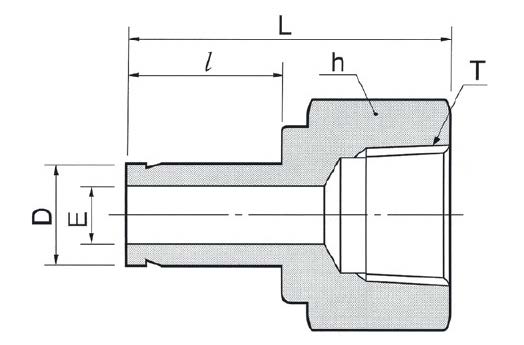

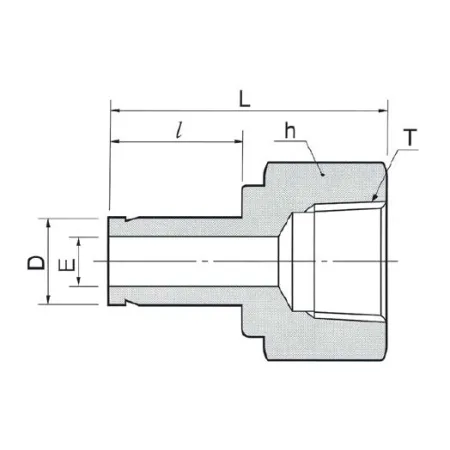

DAF10M-6R-S - Переходник прямой с внутр. резьбой обжимной R3/8-10 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный R3/8–10 мм предназначен для присоединения трубки Ø10 мм к резьбовому патрубку R3/8 (BSPT) в технологических линиях измерения, побочных обвязках приборов и гидравлических магистралях. Работает по принципу механического обжима: при затяжке гайки два обжимных кольца (двухфланцевая конструкция) пластически деформируют трубку и втулку, обеспечивая герметичное металлическое уплотнение без эластичных прокладок. Резьба уплотняется ФУМ-лентой для дополнительной газо- и герметичности при стандартных температурно-давленческих режимах.

Ключевые особенности конструкции

Корпус и все силовые элементы выполнены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии и совместимость со средами: вода, пар, нейтральные и агрессивные жидкости, технические газы. Подключения: канал 1 — R3/8 (трубная конусная резьба), канал 2 — втулка под трубку 10 мм. Конструкция с двумя обжимными кольцами гарантирует надежность при повышенных давлениях; типичный рабочий диапазон при корректной установке — до ~250 бар (в зависимости от толщины стенки трубки и условий), температурный диапазон с металлическим уплотнением — примерно от −196 °C до +400 °C; использование ФУМ-ленты ограничивает эксплуатацию резьбы примерно до +120 °C, выше желательно применять специализированные герметики.

Экспертные рекомендации по применению

Подбирайте трубку Ø10 мм с рекомендованной толщиной стенки согласно таблиц производителя; торец трубки должен быть ровный, без заусенцев и фаски ~15° при установке втулки. Затяжка: затянуть гайку вручную до упора, затем ключом добавить ~1–1,25 оборота (ориентировочно) и проверить на герметичность при рабочем давлении; для точных значений следуйте инструкциям DK‑Lok. Избегайте циклических перегрузок, ударных импульсов и коррозионно-эрозионных сред без дополнительной защиты. Для высокотемпературных применений замените ФУМ-ленту на одобренный термостойкий герметик.
