DAF12-12N-S DK-Lok - Переходник прямой с внутр. резьбой обжимной NPT3/4-3/4", нерж.

Назначение и принцип работы

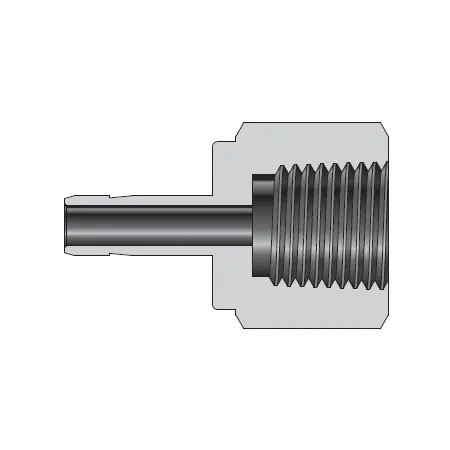

Переходник прямой с внутренней резьбой втулочный DAF12-12N-S DK-Lok предназначен для соединения трубок и магистралей с резьбовым входом NPT 3/4" в системах технологического и приборного оборудования. Конструкция обеспечивает переход от внутренней резьбы NPT3/4 к 3/4" втулке под обжимную трубку Ø 3/4" (19,05 мм). Работает по принципу герметизации: резьбовое соединение уплотняется ФУМ-лентой, а уплотнение трубки достигается механическим обжатием двух обжимных колец и гайки, что обеспечивает повторяемую и виброустойчивую герметизацию в средах с жидкостями и газами.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, стойкой к коррозии и совместимой с агрессивными средами. Тип уплотнения резьбы — ФУМ-лента; обжим трубки — двухколечная система (две обжимные гильзы + гайка) для металл-металл контакта. Рекомендуемая трубка — нержавеющая, Ø 19,05 мм. Типичные рабочие диапазоны для аналогичных исполнений: давление до ≈250 бар (≈3625 psi) и температура от −60 °C до +200 °C в зависимости от среды и используемого уплотнения; при высокотемпературных или критичных средах требуются дополнительные проверки. Применяется в системах КИПиА, гидравлике, технологических линиях и газоснабжении.

Экспертные рекомендации по применению

При монтаже использовать ФУМ-ленту 5–8 витков на NPT3/4, наматывать по направлению резьбы. Трубу обрезать ровно, удалить заусенцы; при установке затягивать гайку вручную до посадки, затем доворот ключом ~1–1,25 оборота (типичная рекомендация для двухколец) и контроль утечки. Не допускайте многократного переобжима одного и того же места без замены гильз. Избегать перекоса и значительных вибраций; при пульсациях давления предусмотреть опоры. Перед вводом в эксплуатацию выполнить гидро- или пневмотестирование на номинальное давление с контролем протечек.
