DAF12-12R-S DK-Lok - Переходник прямой с внутр. резьбой обжимной R3/4-3/4", нерж.

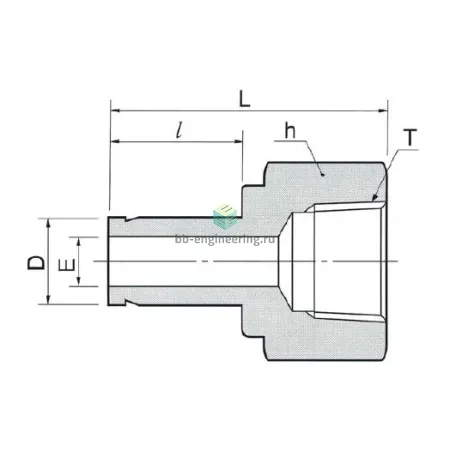

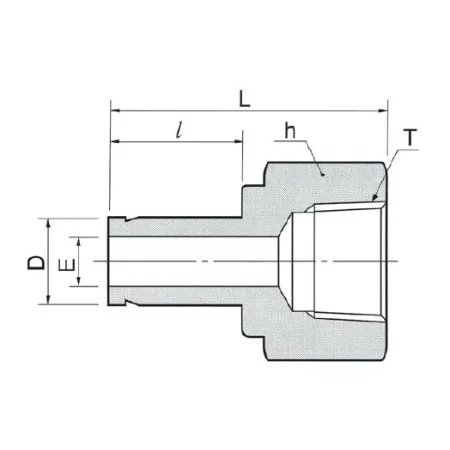

Назначение и принцип работы

Прямой втулочный переходник DAF12-12R-S DK-Lok предназначен для соединения трубной линии с внутренней трубной резьбой и трубкой 3/4" в системах измерения и управления, гидравлических и пневматических магистралях. Конструкция обеспечивает герметичное присоединение каналов R3/4 → 3/4" (втулка) за счёт обжима трубки двумя коническими обжимными кольцами и гайкой; резьбовое соединение уплотняется ФУМ-лентой. При эксплуатации изделие решает задачи передачи жидких и газообразных сред при высоком давлении и минимальных утечках, реализуя металлическое герметичное уплотнение обжимом и дополнительную герметизацию резьбы.

Ключевые особенности конструкции

Корпус и внутренние элементы – нержавеющая сталь AISI 316, устойчивые к коррозии и агрессивным средам. Конструкция: гайка + две обжимные втулки (ferrules) для металлического уплотнения трубки без уплотнителей, резьбовое уплотнение рекомендуется выполнять ФУМ-лентой. Тип подключения R3/4 (BSPT/BSPP совместно с втулкой 3/4"), совместим с трубками Ø≈19,05 мм (3/4"). Типичные рабочие давления для подобных фитингов DK-Lok в аналогичных размерах достигают нескольких сотен бар (практически до ~400 бар при корректном подборе трубки и сборки); температурный диапазон зависит от уплотнений: при металлическом обжиме – от криогенных значений до +400°C, при использовании ФУМ-ленты – до ≈+200°C.

Экспертные рекомендации по применению

Подбирайте переходник с учётом толщины и материала трубки (рекомендуемая OD 3/4" и стенка, соответствующая рабочему давлению). При монтаже предварительно выровняйте и зачистите торец трубки, вставьте втулки до упора, затягивайте гайку рекомендованным моментом производителя (избегать перетяжки, чтобы не деформировать втулки). Наносите ФУМ-ленту по направлению резьбы, не допуская попадания ленты внутрь потока. После сборки выполните пробное давление и проверку на герметичность. Избегайте эксплуатации при агрессивных средах, несовместимых с AISI 316, и механических нагрузок на шов без опоры трубы.
