DAF12M-4GG-S DK-Lok - Переходник прямой с внутр. резьбой под манометр обжимной G1/4-12 мм, нерж.

Назначение и принцип работы

Переходник предназначен для подсоединения манометров и приборов к технологическим трубопроводам с трубкой Ø12 мм (втулка) через резьбовое гнездо G1/4. Работает по принципу обжимного соединения: трубка фиксируется двумя обжимными кольцами и гайкой, а резьбовое соединение манометра герметизируется прокладкой, расположенной по внутренней проточке. Конструкция обеспечивает герметичную передачу давления от рабочего канала к прибору без сварки и дополнительной подготовки конца трубки, решая задачи монтажной гибкости, замены приборов и измерений в линиях технологического и испытательного оборудования.

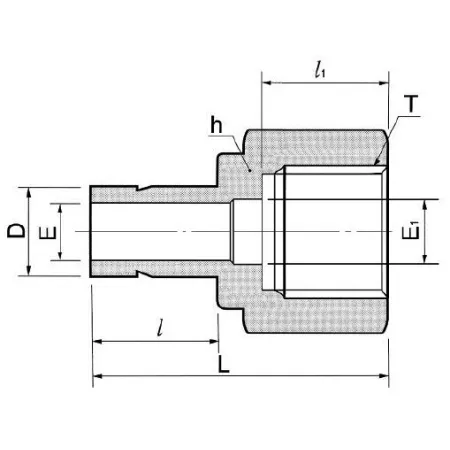

Ключевые особенности конструкции

Корпус и основные детали выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с индустриальными средами (вода, пар, масла, неконцентрированные химические растворы). Соединение — обжимное с двумя обжимными кольцами и гайкой — обеспечивает механическую фиксацию и повторяемую герметичность. Резьбовое подключение канал 1: G1/4; канал 2: 12 мм (втулка). Уплотнение резьбы — прокладка по внутренней проточке, рекомендованная для точных манометрических схем. Типичный рабочий диапазон: давления до ~250 бар и температуры от −20 до +200 °C (конкретные пределы зависят от материала прокладки и стенки трубки).

Экспертные рекомендации по применению

При подборе учитывайте толщину и класс трубки Ø12 мм — тонкостенные трубки снижают допустимое давление. Перед монтажом удалите заусенцы и выдержите вставку трубки до ограничительной втулки; затягивайте гайку усилием по рекомендациям производителя, избегая перекоса для предотвращения течи и повреждения кольцев. При установке манометра используйте новую прокладку и контролируйте герметичность на опрессовке. Избегайте эксплуатации в средах с абразивными частицами и при температурах/давлениях выше указанных без подтверждающих испытаний.
