DAF12M-4R-S DK-Lok - Переходник прямой с внутр. резьбой обжимной R1/4-12 мм, нерж.

Назначение и принцип работы

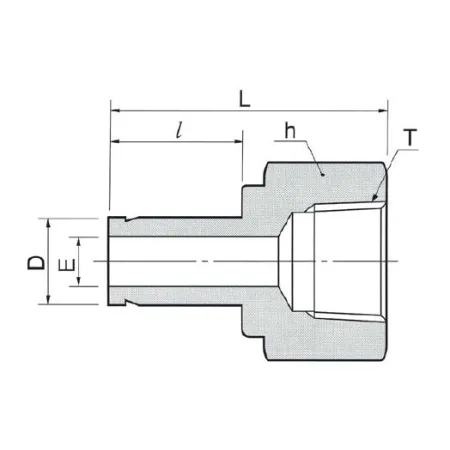

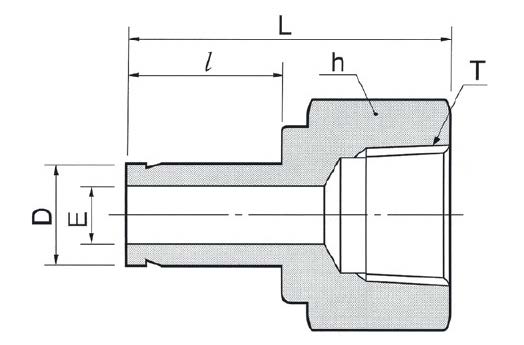

Переходник прямой втулочный DAF12M-4R-S DK-Lok выполняет функцию перехода между метрической трубой Ø12 мм и резьбовым присоединением R1/4. Применяется в технологических и приборных линиях для передачи жидких и газообразных сред в системах измерения, отбора проб, гидравлики и пневматики. Работает по принципу обжимного соединения: две концентрические обжимные втулки (двухфerrульная схема) фиксируются гайкой на корпусе, обеспечивая герметичность стенки трубки; резьбовое соединение уплотняется ФУМ-лентой при ввинчивании во внутреннюю резьбу R1/4.

Ключевые особенности конструкции

Корпус и втулки — нержавеющая сталь AISI 316, что обеспечивает стойкость к коррозии и совместимость с агрессивными средами. Конструкция: обжим двух колец и гайки, тип уплотнения резьбы — ФУМ-лента. Соединение сочетает метрический ход 12 мм (втулка для трубки Ø12 мм) и коническую цилиндрическую резьбу R1/4. Типичные рабочие параметры для аналогичных обжимных систем: рабочее давление в пределах сотен бар (зависит от толщины стенки трубки и условий — ориентировочно до 250–420 бар), рабочая температура от −60 °C до +250 °C в зависимости от используемого уплотнения и среды. Рекомендуется использование для водных сред, технических масел, инертных газов и несильнокоррозийных агрессивных сред.

Экспертные рекомендации по применению

Подбирайте толщину стенки трубки согласно таблицам допуска DK-Lok и рассчитывайте допустимое давление. Перед монтажом очистите и обезжирьте торец трубки, обеспечьте прямой отрез и правильную центровку втулок. Наматывайте ФУМ-ленту на протяжение резьбы R1/4 по направлению закручивания, 2–3 слоя, избегая попадания ленты в поток. Затяжка гайки — по моментам производителя или до упора обжима без перекручивания; избегайте перетяжки, чтобы не деформировать втулки. После сборки проведите проточную или пневмо-испытание под давлением, применяйте защитную изоляцию при агрессивных средах и контролируйте на вибрации, применяйте опоры трубопровода при длинах >200 мм.
